吉他造型凸轮翼子板遥控壳体结构

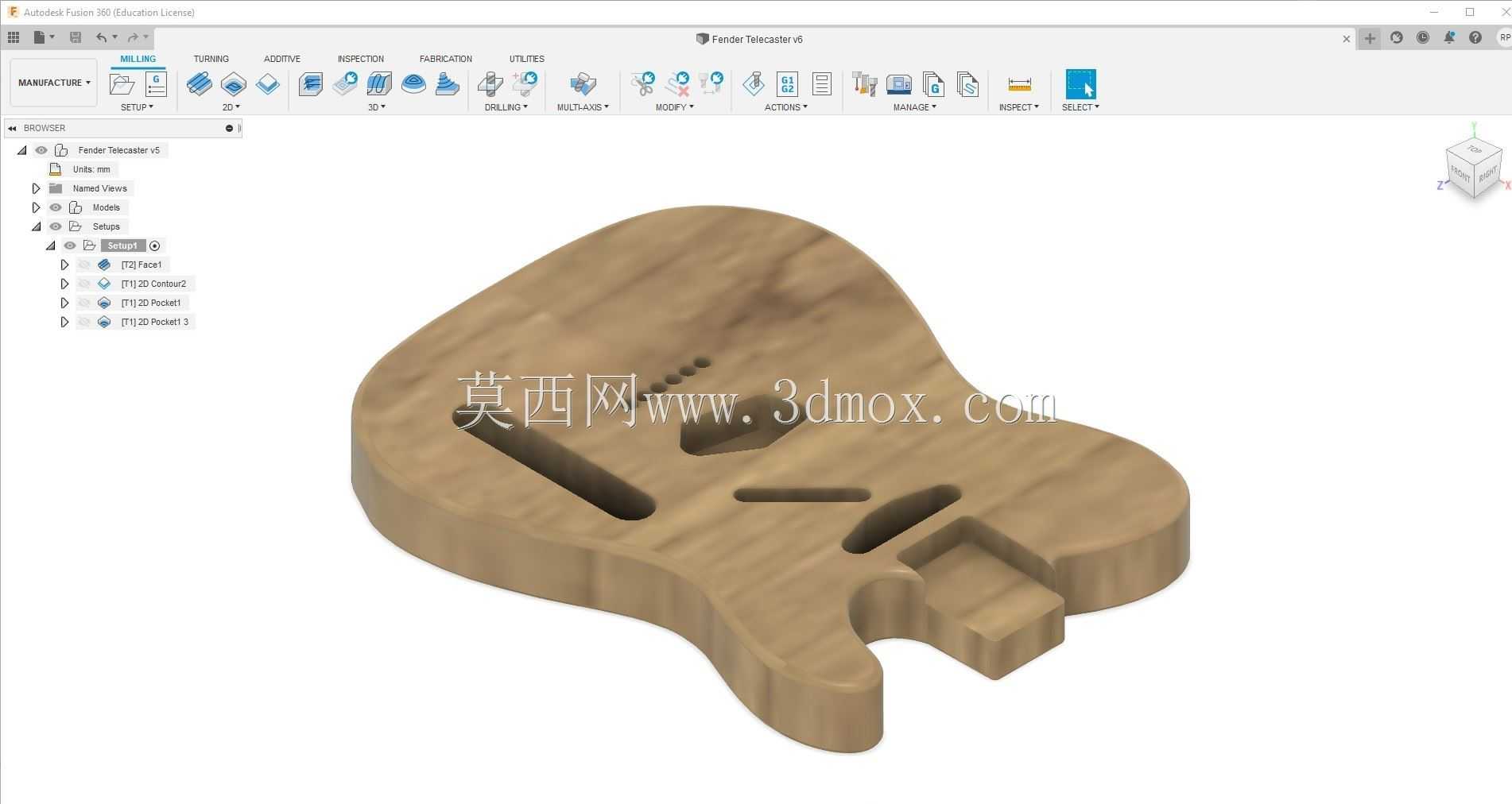

　　该结构件的设计最初源于小型手持遥控装置的外观差异化需求，在工业遥控、小型教具演示装置这类需要兼顾握持手感与辨识度的应用场景中，常规方正壳体容易出现握持打滑、外观辨识度低的问题，因此在壳体外形上借鉴了Fender telecaster电吉他琴身的轮廓曲线，既保留了木质纹理外观的质感，也通过曲线轮廓适配人手握持时的掌部贴合度，长时间握持操作时不会出现硌手的问题。从功能特性来看，该壳体作为遥控装置的承载主体，需要容纳内部的凸轮翼子板传动结构、信号发射模块与供电组件，因此在壳体内部做了分区式的筋位设计：对应凸轮安装的位置预留了0.8mm的装配间隙，避免凸轮转动时与壳体内壁发生剐蹭；翼子板的活动区域做了下沉式的槽位设计，

　　既可以限制翼子板的活动行程，也能在壳体合模时起到定位作用，减少装配时的对位调整时间。设计过程中优先考虑了铣削加工的工艺可行性，所有外轮廓的圆角半径均不小于3mm，避免加工时出现刀具崩损的问题，同时壳体的壁厚统一设置为2.5mm，既保证了壳体的结构强度，在跌落测试时不会出现边角开裂的问题，也不会因为壁厚过大导致注塑成型时出现缩痕，若采用木质材料铣削加工，该壁厚也能有效减少加工过程中的材料变形量。外形尺寸方面，整体轮廓最大长度控制在120mm，最大宽度为85mm，整体厚度为18mm，属于单手握持的舒适尺寸范围，安装边界上预留了三个直径2mm的螺丝柱孔位，孔位中心距分别对应内部电路板的安装孔位，不需要额外做转接支架即可完成电路板的固定，

　　同时壳体边缘做了1mm的倒角处理，既可以去除加工后的毛刺，也能在装配时起到导向作用，方便上下壳的快速扣合。在结构融合设计上，将吉他造型的拾音器槽位、弦槽结构与遥控装置的按键开孔做了整合：长条形的弦槽位置对应遥控装置的功能按键开孔，不需要额外在壳体表面做突兀的按键凸台，保持外观整体性的同时，也让按键的排布符合人手操作时的手指活动范围；琴身下方的突出结构对应电池仓的位置，电池仓盖与壳体外轮廓做了齐平设计，不会破坏整体的吉他造型流畅度。针对实际使用中可能出现的摔落情况，壳体的边角位置做了局部加厚处理，加厚区域的壁厚达到3.5mm，同时内部对应位置设置了十字形加强筋，将摔落时的冲击力分散到整个壳体框架上，避免边角位置直接受力出现断裂。

　　该结构件既可以作为CAM加工教学的演示案例，帮助学习者掌握曲面轮廓铣削、薄壁件加工的工艺参数设置，也可以直接用于小型创意遥控装置的壳体生产，通过更换表面处理工艺，既可以做出木质纹理的复古质感，也可以通过喷涂处理做出亮面的现代科技感，适配不同的产品定位需求。在实际装配测试中，该壳体与内部凸轮结构的配合顺畅，翼子板在活动行程内不会出现卡滞问题，按键的按压行程保持在1.2mm，触发反馈清晰，电池仓的拆装也不需要额外工具，通过卡扣结构即可完成仓盖的固定与拆卸，日常更换电池的操作十分便捷。
