Fusion360型腔铣削加工用卡维达斯坯件

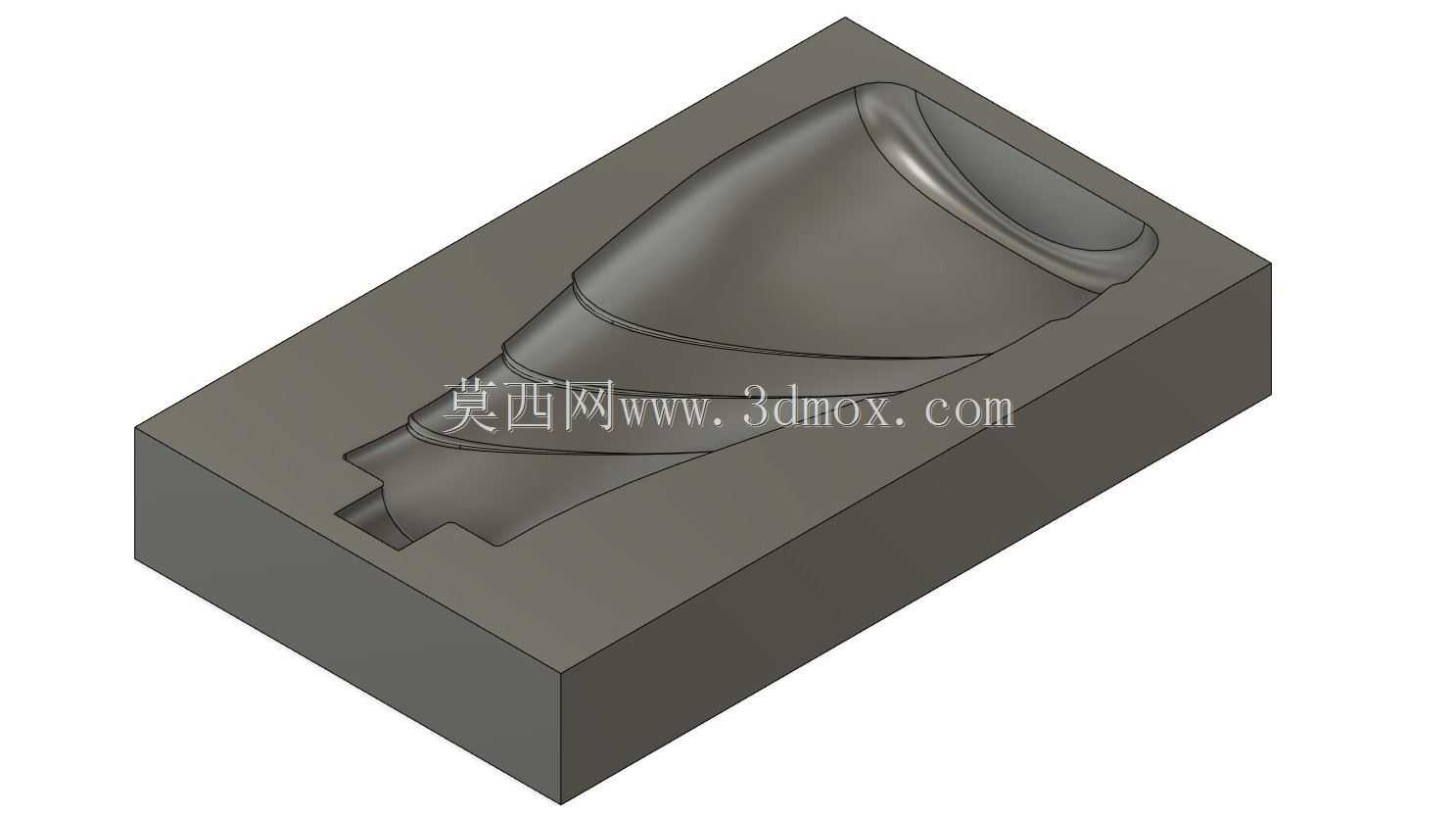

　　在精密型腔铣削加工场景中，这类带复杂曲面轮廓的坯件结构，是验证多轴铣削路径合理性、校验刀具切削参数适配性的典型加工对象，尤其适合在小尺寸模具型腔、精密异形零部件的试制环节使用，能够帮助工艺人员快速排查加工过程中可能出现的过切、撞刀、切削余量不均等实际问题。从结构设计逻辑来看，该坯件的曲面过渡采用了多段曲率连续的顺滑衔接设计，没有出现锐角棱边或者曲率突变的结构，能够有效避免铣削加工过程中刀具负载的剧烈波动，降低硬质合金铣刀在高速切削时的崩刃风险，同时也能减少后续抛光工序的工作量。坯件整体嵌装在矩形工装基座内，基座的底面与四个侧面均采用平面度公差控制在0.02mm以内的精磨设计，能够直接装夹在通用平口钳或者真空吸盘工作台上，

　　不需要额外制作专用装夹治具，大幅缩短了加工前的准备周期。基座的边缘预留了宽度12mm的工艺压边区域，在采用压板装夹时不会干涉到型腔内部的加工路径，同时压边区域的厚度与基座主体保持一致，装夹受力均匀，不会因为局部夹紧力过大导致坯件出现形变，影响最终的加工精度。从功能特性上看，该坯件的型腔轮廓完全模拟了实际生产中常见的带锥度曲面壳体类零件的模具型腔结构，包含了开放曲面、半封闭凹槽、小尺寸过渡圆角等多种典型铣削加工特征，能够覆盖三轴、3+2定位五轴加工的大部分常用工艺场景，既可以用来验证粗加工时的分层铣削路径是否合理，也可以测试精加工时曲面步距参数与表面粗糙度的对应关系，还能校验清根工序中小直径刀具的进刀退刀路径是否安全。

　　在实际加工应用中，这类坯件常被用于数控加工岗位的实操训练，帮助操作人员熟悉复杂曲面的找正、对刀流程，掌握不同切削参数下的刀具磨损规律，也可以作为CAM软件编程的练习案例，验证不同刀轴控制方式下的加工效率差异。设计过程中，坯件的型腔深度与基座厚度的比例控制在1:2.5的合理区间，既保证了加工过程中基座有足够的刚性，不会因为切削振动导致型腔表面出现振纹，也不会因为基座过厚造成原材料的不必要浪费。型腔的最小圆角半径设置为R2，适配市面上常用的直径4mm球头铣刀的清根加工需求，不需要采购特殊规格的非标刀具，降低了加工的刀具成本。坯件的分型面采用平面设计，与基座顶面完全重合，加工时不需要额外做分型面的避让处理，

　　编程时可以直接选取基座顶面作为对刀基准面，减少了编程过程中的基准转换步骤，降低了人为出错的概率。在安装边界方面，基座的外形尺寸采用了通用的100mm×80mm×40mm规格，能够适配大部分小型数控铣床、加工中心的工作台装夹范围，甚至可以装夹在桌面级小型数控机床上进行加工演示，不需要对设备的工作台夹具进行额外改造。型腔的最深处距离基座底面的厚度保留了15mm的安全余量，即使在粗加工时出现少量的过切，也不会铣穿基座，避免了加工废品的产生，同时足够的底部厚度也能保证加工过程中的热量快速传导，不会因为局部积热导致坯件出现热变形，影响尺寸精度。
