交错轴螺旋锥齿轮啮合传动结构设计

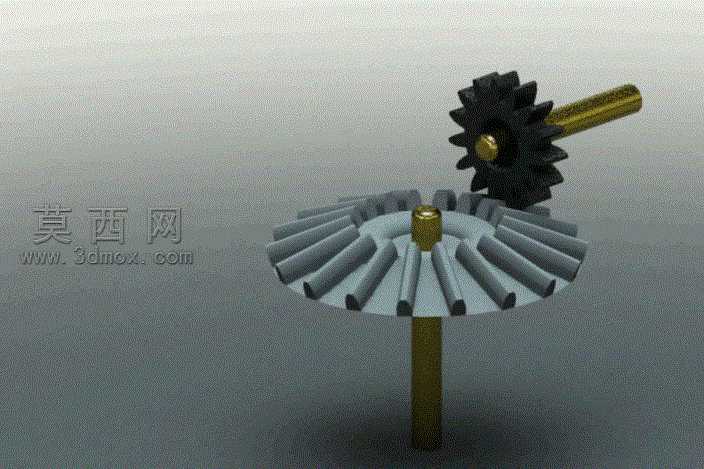

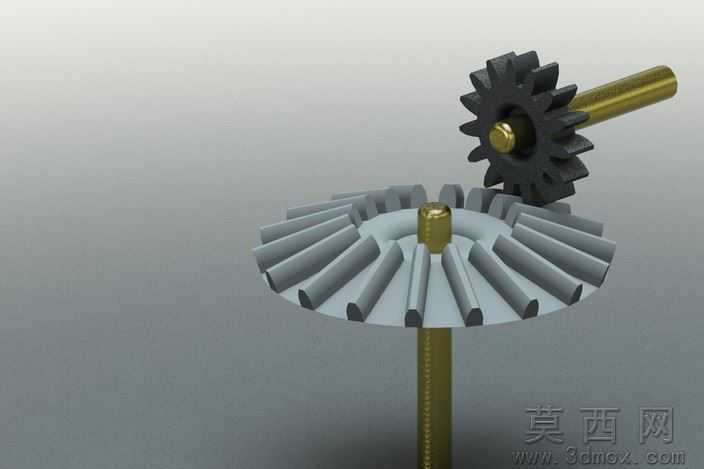

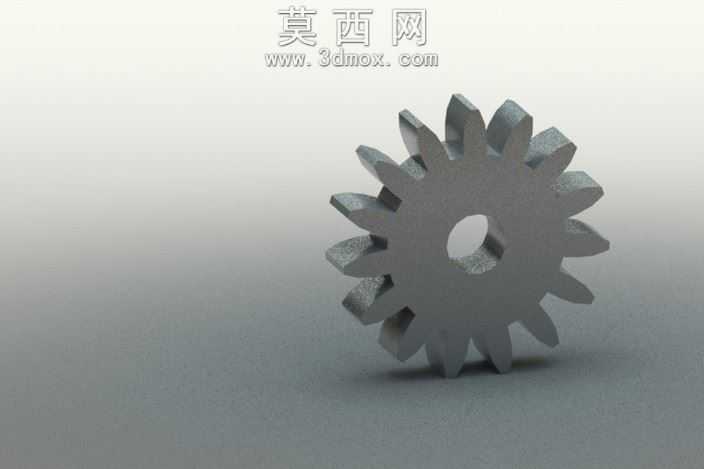

本作品为交错轴布置的螺旋锥齿轮啮合传动三维设计，建模阶段依托参数化特征构建逻辑完成整体结构搭建，首先依据齿轮啮合基本定律确定两轮的分度锥参数、螺旋角方向与模数匹配关系，保证交错轴传动过程中齿面能够实现连续顺滑的接触。小轮为圆柱螺旋齿轮结构，采用渐开线齿廓沿螺旋线扫掠生成齿形，齿根与中心轴安装位做圆角过渡处理，避免应力集中；大轮为端面锥齿轮结构，轮齿沿锥面呈放射状均匀排布，齿形根据啮合接触轨迹做修形处理，中心设置轴孔与定位凸台，保证与支撑轴的装配同轴度。渲染阶段采用哑光金属材质模拟齿轮加工后的钢制表面质感，支撑轴采用黄铜质感材质做区分，背景设置为低饱和度渐变灰色，突出齿轮主体结构的轮廓细节，场景添加柔和的漫反射光源，在齿面与轴件表面形成自然的明暗过渡，清晰展现轮齿的啮合位置与空间交错的轴系布局。设计过程中重点验证了螺旋齿轮与锥齿轮啮合的传动连续性，通过运动仿真模拟动力输入后的轮齿啮合全过程，直观展示齿面从进入啮合到退出啮合的完整接触路径，确认无卡滞、干涉等传动问题。整体结构严格遵循机械传动设计规范，各零件的尺寸公差、装配间隙均符合通用机械零部件的设计要求，既可以作为机械原理教学的演示素材，也可为交错轴传动机构的设计提供参考，轮齿的参数化建模逻辑支持后续根据传动比、轴交角需求快速调整齿轮参数，适配不同的传动场景需求。
