曼卡尔FC205凸台圆形带座轴承结构

　　在轻工输送线、食品包装设备、小型农用传动机构的日常运维与新设备开发中，这类凸台圆形带座轴承是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿安装过程中产生的轻微同轴度误差，降低轴系加工的精度要求，压缩整机制造成本。很多一线结构设计人员在选型时容易忽略安装边界的细节，导致后期装配出现干涉，或是轴承座固定后受力不均引发早期磨损，这款25毫米内径的FC205带座轴承，在设计时就充分考虑了中小载荷传动场景的安装需求。从结构设计逻辑来看，这款轴承采用外球面球轴承嵌入圆形凸台铸造座的组合形式，轴承外圈与座孔采用球面配合，能够自动适应轴的挠曲变形，当轴在运转过程中出现轻微偏斜时，轴承内圈可以随轴同步偏转，

　　不会出现卡滞或额外的附加载荷。凸台结构的设计并非多余的造型，圆形座的凸台部分可以精准嵌入安装板的预制孔内，实现安装时的快速定位，不需要额外做定位销孔加工，安装时只需要将凸台卡入对应孔径的安装孔，再通过三个均布的安装孔穿入螺栓紧固即可，相比方形座轴承，圆形凸台座在安装空间受限的位置更具优势，三个安装孔的布局不会因为安装板边缘空间不足导致螺栓无法穿入。从安装边界尺寸来看，这款轴承适配25毫米直径的光轴，安装板上需要预制的凸台定位孔尺寸需要与座体凸台外径匹配，三个安装螺栓的孔位分布在同一圆周上，设计安装板时需要注意螺栓孔的边距，避免距离安装板边缘过近导致板材受力开裂。轴承内圈的锁紧采用顶丝结构，轴插入内圈后，

　　拧紧内圈上的两个紧定螺钉即可实现轴与轴承内圈的固定，这种锁紧方式装拆方便，适合转速不高、载荷平稳的传动场景，比如小型皮带输送机的托辊支撑、包装机的送料辊支撑、农用机械的传动轴支撑都能适用。在实际应用场景中，这类带座轴承的密封结构也经过针对性设计，轴承两端自带密封盖，能够阻挡日常工况下的粉尘、碎屑进入轴承内部，在食品加工车间的输送线上，即使有少量面粉、包装碎屑飞溅，也不会轻易进入轴承滚道造成磨损，相比无密封的裸轴承，维护周期能延长两到三倍。很多新手建模时容易搞错的细节是凸台的轴向长度，如果凸台长度设计过长，会导致轴承座安装后与安装板之间出现间隙，螺栓紧固后座体受力变形；如果凸台长度过短，则无法起到定位作用，

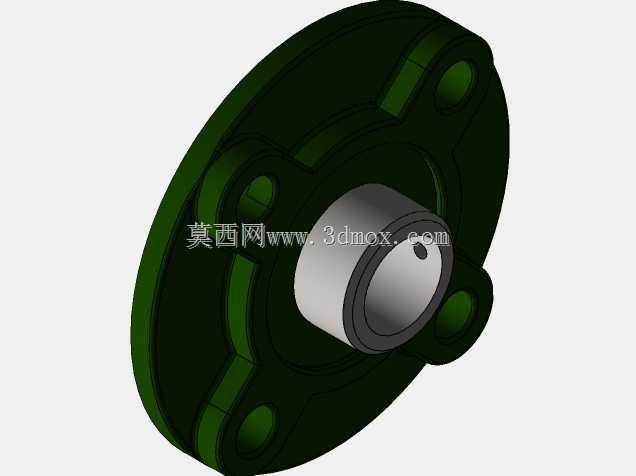

　　运转过程中轴承座可能出现径向窜动。这款模型的结构细节还原度较高，座体的加强筋分布在三个安装耳与主体的连接位置，能够提升安装耳的结构强度，避免螺栓紧固时安装耳出现断裂，轴承外圈与座体的配合面做了对应的球面处理，还原了自动调心的结构特征，内圈的顶丝孔、紧定螺钉的细节都有体现，能够直接用于设备装配的干涉检查，也可以作为同类型带座轴承选型时的结构参考。在做轴系布局时，需要注意这类带座轴承的轴向定位尺寸，轴承内圈伸出座体的长度要提前核算，避免轴上的其他零件比如链轮、皮带轮与座体端面发生摩擦，预留足够的运转间隙。另外，三个安装孔的朝向可以根据实际安装空间调整，建模时可以通过旋转座体来匹配不同的螺栓穿入方向，不需要重新绘制安装板的孔位，这也是圆形座相比方形座的灵活之处。在一些需要频繁拆装维护的设备上，这种带座轴承的优势更加明显，更换轴承时不需要拆卸轴上的其他传动零件，只需要松开三个安装螺栓和内圈的紧定螺钉，就可以将整个轴承座从轴上取下，更换新的组件后快速复位，大幅缩短设备停机维护的时间。
