曼卡尔UFC205方形凸台带座轴承结构

　　做输送线维护改造那会，我最先接触的易损支撑件就是这类方形凸台带座轴承，当时整条日化灌装线的从动辊端，用的就是同规格的UFC系列座体，相比圆形法兰座，它的四个安装耳呈90度正交分布，贴装在型材立面或者设备墙板上的时候，不需要额外做定位止口的二次找正，只要把四个安装孔对准预设的螺纹孔锁紧，辊轴的同轴度偏差就能控制在允许范围内，比那种需要敲定位销的分体轴承座省了至少三分之一的装配工时。

　　这个型号对应的内孔适配轴径是25毫米，座体本身采用凸台嵌入式设计，法兰面突出的定位段可以直接卡入安装板的预制沉孔里，哪怕安装板的孔位开得稍微有点公差偏差，凸台的导向作用也能抵消一部分安装错位带来的附加载荷，避免轴承内圈在运转过程中出现偏磨。很多新手做设计的时候容易忽略这个凸台的作用，直接把法兰面贴在平板上装，结果设备跑起来振动大，拆下来看滚珠滚道已经磨出了不规则的亮带，其实就是没有利用凸台的定位限位，导致座体在交变载荷下出现了微幅窜动。

　　从结构细节上看，这个座体的轴承容纳腔和外球面轴承的外圈是过盈配合设计，座体本身的加强筋从法兰安装耳一直延伸到轴承腔的外壁，四个安装孔的位置做了局部加厚处理，哪怕锁紧螺栓的扭矩打到推荐值的上限，也不会出现安装耳开裂的问题。我之前在木工机械的送料辊上用过同款座体，车间里木屑粉尘大，普通的立式座很容易积灰卡进轴承密封缝里，这种方形凸台座的安装面和墙板贴合之后，凸台刚好把安装孔和轴承腔之间的缝隙挡住，木屑很难顺着安装面的间隙钻到轴承位置，密封寿命比用凸台圆形座长了近一倍。

　　实际选型的时候要注意，这个座体的安装孔中心距是固定的，做安装板开孔的时候不能只照着四个孔的位置打，必须在中心位置开出和凸台外径匹配的沉孔，沉孔的深度不用太深，刚好能把凸台完全嵌进去就行，要是沉孔开得太深，法兰面和安装板之间留了缝隙，螺栓锁紧之后座体会产生形变，挤压轴承外圈导致转动卡滞。另外它的载荷方向主要是垂直于安装面的径向载荷，要是用在有较大轴向冲击的位置，比如皮带机的张紧辊端，最好在轴端再加一个轴向定位挡圈，避免轴窜动的时候把内圈从座体里顶出来。

　　建模的时候我特意核对过安装边界，四个安装耳的外轮廓没有超出常规40系列铝型材的端面宽度，要是把它装在4040或者4080型材的端面上，螺栓可以直接从型材的槽里穿过去固定，不需要额外做转接板，这点在做小型输送线的轻量化设计的时候非常好用，能省掉不少不必要的转接零件。轴承外圈和座腔的配合面做了轻微的弧度设计，允许轴在安装的时候有很小的角度偏差，大概在2度以内的偏角都不会影响轴承的正常运转，这对长辊轴的安装来说非常友好，毕竟长轴加工的时候难免会有轻微的绕度，要是用完全刚性的一体式轴承，很容易因为轴的挠曲导致轴承早期失效，这种带调心功能的外球面轴承座刚好能弥补这个加工误差带来的问题。

　　很多人觉得带座轴承都是标准件，随便选个尺寸对的就行，实际上不同系列的座体适用场景差很多，这种方形凸台座最适合用在设备的侧壁安装、型材端面安装的场景，安装面是垂直于地面的立面，座体本身的自重不会给螺栓带来额外的剪切载荷；要是用在水平朝上的安装面，凸台的定位优势就发挥不出来，反而不如立式座的排屑性能好。我之前帮朋友改小型分拣线的时候，一开始他把这种座子装在水平的支架托板上，结果快递带的灰尘和包装碎屑全积在法兰的四个角，时间长了螺栓都被锈住，后来换成立式的P座，碎屑顺着斜面掉下去，维护的时候拆起来就方便很多。

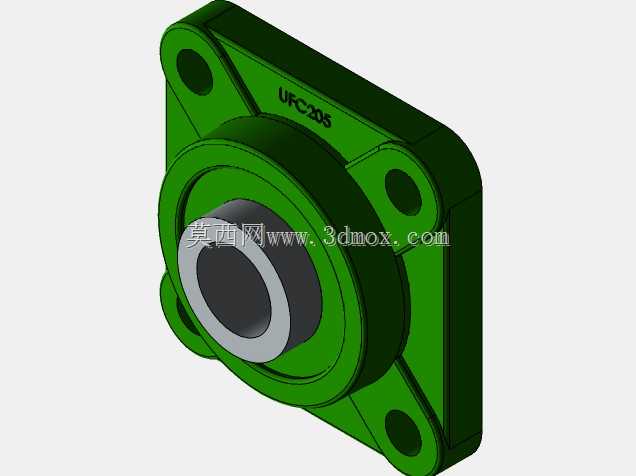

　　从建模的细节来看，这个模型把轴承的密封盖、内圈的顶丝孔、座体上的型号标识都做了还原，做装配仿真的时候可以直接调用，不需要再额外简化细节，尤其是做设备的干涉检查的时候，凸台的厚度、安装耳的倒角这些细节都和实物一致，不会出现仿真的时候能装上去，实际生产的时候座体和旁边的结构件碰住的问题。之前有个同事做设备设计的时候，用的模型没有做凸台的结构，安装板上只开了四个螺栓孔，结果零件加工回来装的时候，座体的凸台顶在平板上，法兰面贴不紧，最后只能临时把安装板铣出一个沉孔，耽误了好几天的装配进度，所以这种标准件的三维模型，细节尺寸的准确性直接影响到后续的生产加工，不能只看个大概外形就拿来用。

　　日常维护的时候，这种座体的注油孔一般在轴承腔的正上方，要是安装空间允许，最好把注油孔朝上布置，后期补润滑脂的时候不用拆周围的防护罩，直接用油枪打就行。要是安装位置比较紧凑，注油孔被旁边的结构挡住，也可以在建模的时候提前把座体旋转90度安装，只要四个螺栓孔能对准，调心结构完全可以抵消旋转带来的角度偏差，不会影响轴承的正常使用，这点比那种没有调心功能的精密轴承座灵活很多，非常适合用在对安装精度要求不是极端严苛，但对装配效率、维护便捷性要求比较高的通用机械设备上。
