三爪拉马轴承拆卸工具结构设计

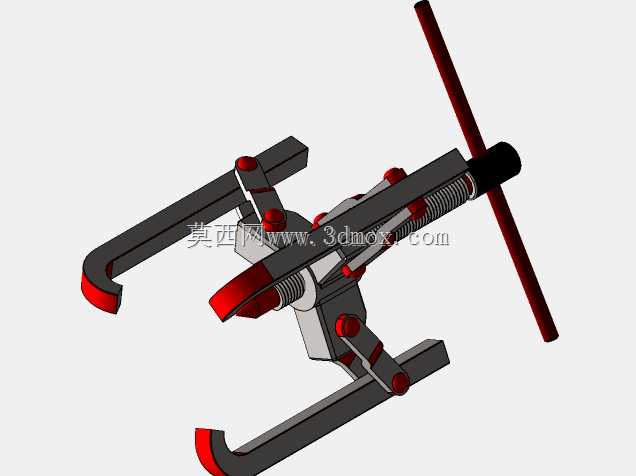

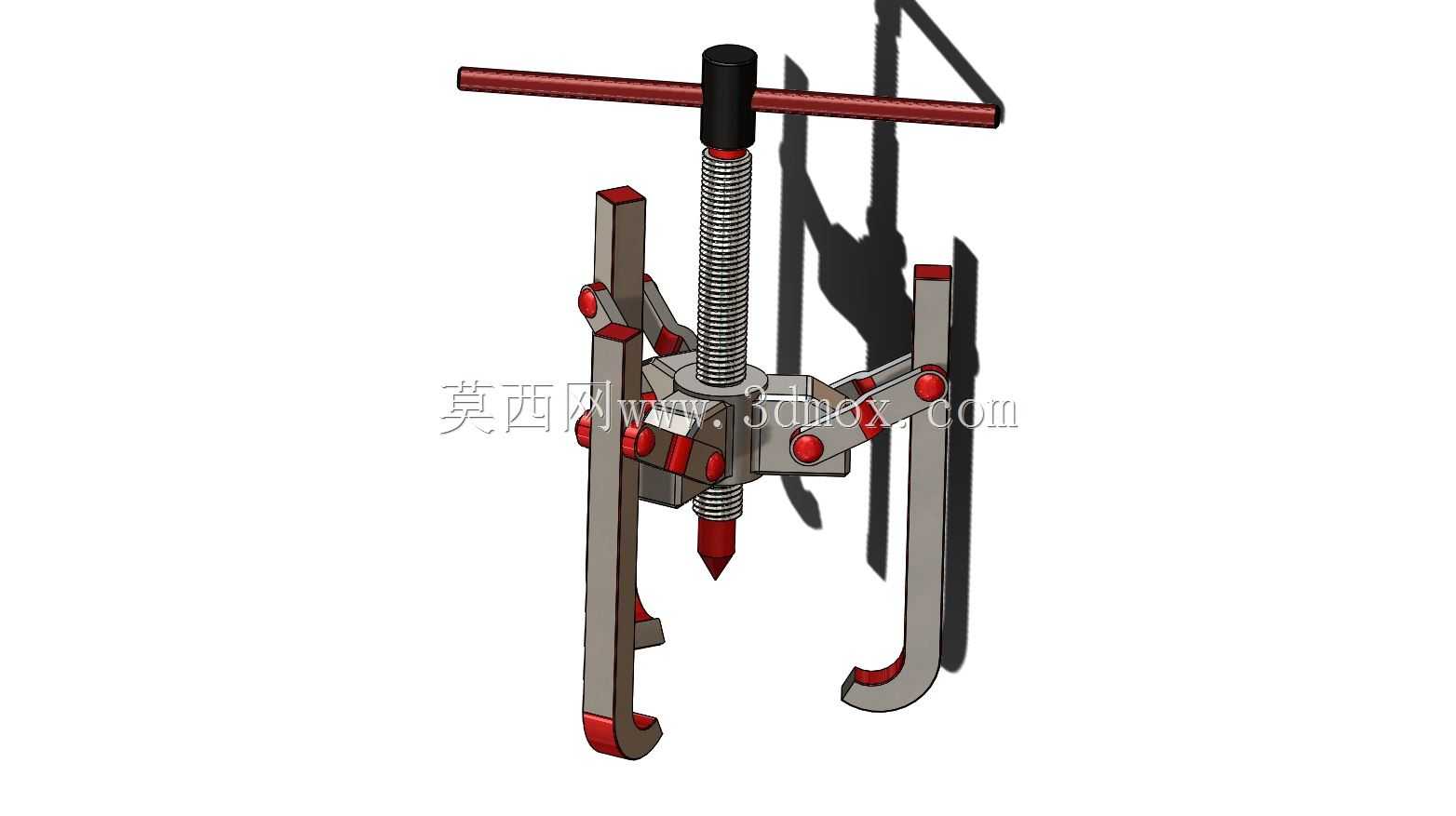

　　在机修车间的日常作业里，轴系部件的拆卸一直是考验工装适配性的环节，过盈配合的轴承、皮带轮、联轴器从轴端拆除时，若直接敲击很容易造成轴颈拉伤、配合面崩边，甚至导致工件报废，三爪拉马正是针对这类拆卸场景开发的手动工装。这款三爪结构的顶拔器，核心受力路径围绕中心丝杆的轴向推力展开，作业时先将三个勾爪均匀卡合在待拆卸工件的背面端面，中心顶针抵在轴端的中心定位孔上，通过转动顶部的T型手柄带动丝杆旋进，丝杆的轴向推力会反向作用在勾爪上，将待拆工件平稳从轴上拉出，全程受力沿轴的中心轴线分布，不会对轴和工件产生偏载力矩。

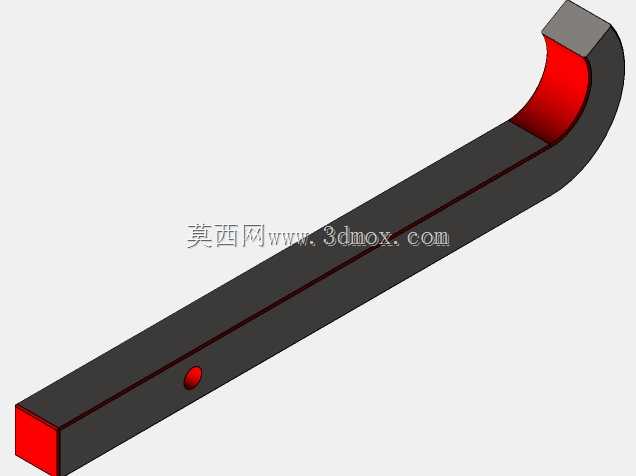

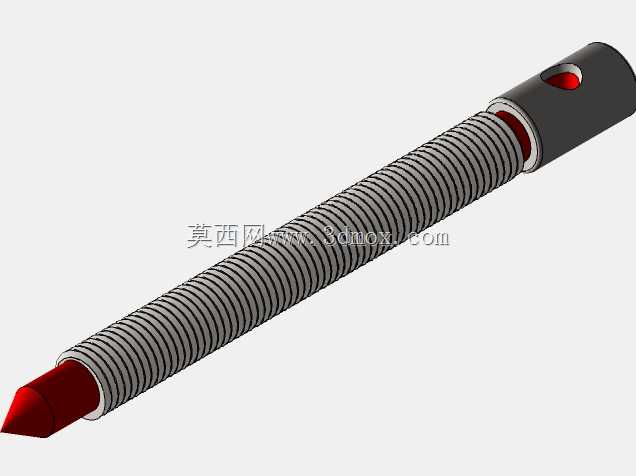

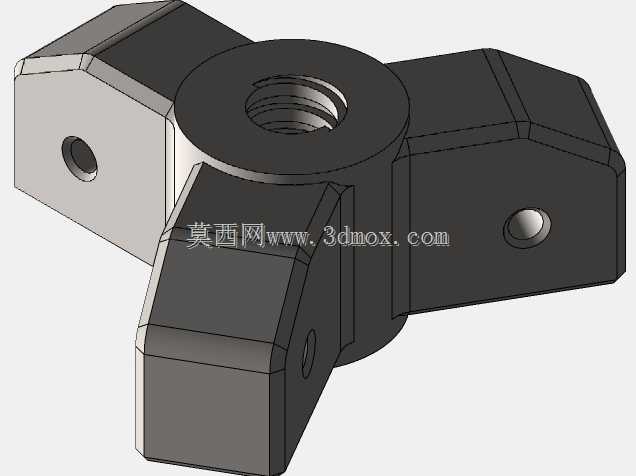

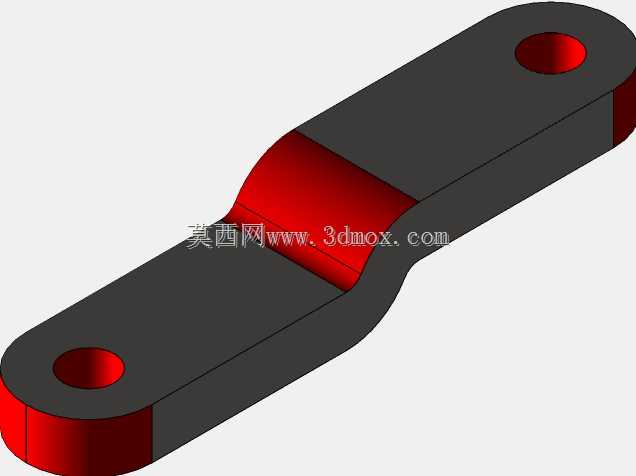

　　从结构设计细节来看，三个勾爪采用铰接式连接在爪架上，每个勾爪可以绕铰接点小幅摆动，能够适配不同直径的待拆工件，勾爪的勾头位置做了加厚处理，受力面做了直角过渡，卡合工件时能保证足够的接触面积，避免拉拔过程中勾爪滑脱或者刮伤工件端面。中心丝杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向载荷，传动过程也更平稳，不会出现卡滞或者滑牙的问题，丝杆顶端的T型手柄长度经过力臂优化，手动转动时不需要施加过大的力就能产生足够的顶推力，日常拆卸中小型过盈配合件完全不需要额外加接延长杆。

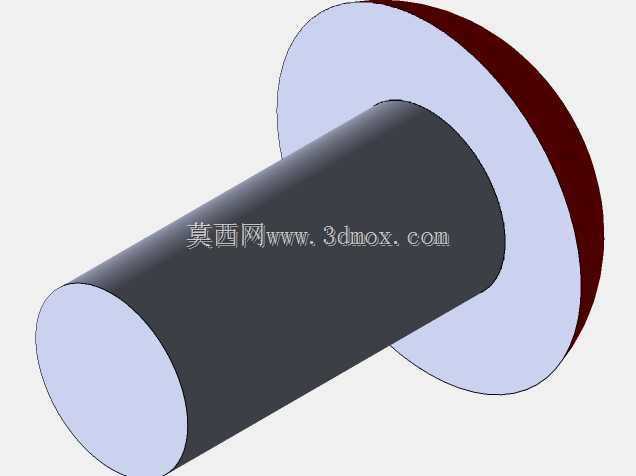

　　考虑到维修场景的复杂工况，三个勾爪的位置可以沿爪架的滑槽径向调整，调整到位后通过侧面的锁紧螺钉固定，能够覆盖一定尺寸范围内的工件拆卸需求，不需要针对不同直径的工件频繁更换工装。中心顶针采用可拆卸设计，顶针头部做了淬火硬化处理，长期抵在轴端中心孔也不会出现变形、磨损，顶针磨损后可以单独更换，不需要更换整个丝杆组件，降低了工装的维护成本。爪架部分采用对称式结构设计，三个勾爪沿圆周120度均匀分布，拉拔时三个勾爪的受力基本一致，不会出现单侧受力过大导致的工件偏斜，能有效避免拆卸过程中轴承受力不均卡死的问题。

　　在实际使用的安装边界上，这款拉马的最小勾合直径可以覆盖常规小型电机轴、水泵轴的轴承拆卸，最大张开直径能满足中小型皮带轮、联轴器的拆卸需求，丝杆的有效行程足够将常规厚度的轴承从轴端完全拉出，不需要中途重新调整勾爪位置。作业时需要注意先将三个勾爪调整到同一卡合深度，保证勾头完全贴合工件背面，锁紧螺钉紧固到位后再转动手柄施加拉力，初期施加的拉力要平缓，待工件出现松动后再均匀加力，禁止用锤击手柄的方式强行加力，避免丝杆变形或者勾爪断裂。

　　不同于液压拉马的大吨位设计，这种手动三爪拉马更适合日常机修、设备维保的轻中型拆卸作业，整体重量轻，携带方便，不需要额外的动力源，在车间现场、户外设备抢修场景下都能快速投入使用。结构上没有复杂的液压密封件，日常维护只需要定期在丝杆螺纹、铰接点位置涂抹润滑脂，就能保证长期使用的传动顺畅性，故障率极低，是设备维修工位必备的基础工装之一。建模过程中对各个铰接点的配合间隙做了合理预留，既保证勾爪转动灵活，又不会出现过大的旷量，丝杆和爪架的螺纹配合也按照传动螺纹的公差要求做了适配，模拟实际转动过程不会出现卡滞，各个受力部件的壁厚都经过强度校核，能承受额定拉拔力下的载荷不会出现塑性变形。
