雷杜特RV50高精密蜗轮蜗杆减速装置

　　在自动化产线、精密输送设备、小型机械手关节、包装机械的动力传输环节，经常需要匹配小体积、大减速比、回程间隙可控的减速单元，RV系列蜗轮蜗杆减速机正是这类场景下的常用选型，本次呈现的RV50规格产品，是该系列里适配中小扭矩传动需求的典型型号。从实际应用来看，这类减速装置常被安装在伺服电机、步进电机的输出端，把电机端的高转速低扭矩输出，转化为设备执行端需要的低转速大扭矩动力，同时还能有效降低负载端的转动惯量对电机控制精度的干扰，在光伏组件输送线、小型食品包装机、非标自动化分拣工位、医疗检测设备的传动模组里都能见到同结构产品的应用。

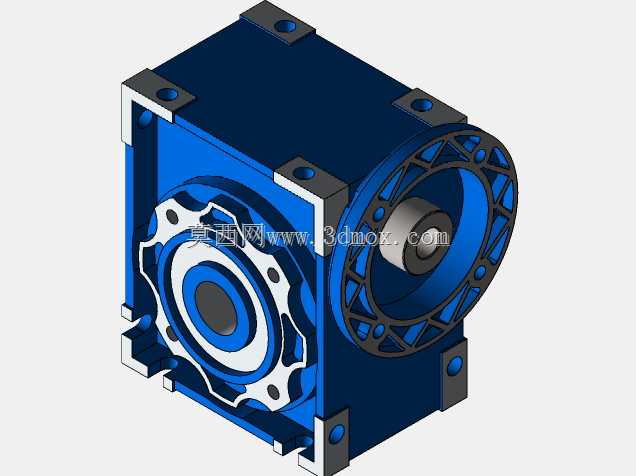

　　从功能特性上看，这款RV50减速装置采用蜗轮蜗杆啮合的传动结构，单级即可实现1:30的减速比，相比多级齿轮减速结构，同等减速比下整体体积更紧凑，运行过程中的啮合噪音更低，同时具备一定的反向自锁特性，在垂直安装的传动场景下，能够避免负载断电后出现溜车的风险，提升设备运行的安全性。产品的外壳采用高强度铸铝材质一体成型，表面做了深蓝色烤漆防护处理，既能够保证壳体的结构刚性，承受传动过程中的径向与轴向载荷，又能控制整体自重，适配对安装重量有要求的轻型自动化设备。输入端采用标准法兰连接结构，法兰端面上的镂空加强筋设计，在保证连接强度的前提下减少了材料用量，同时能够提升壳体的散热效率，长时间连续运行时可以把啮合产生的热量更快散发到空气中，避免内部润滑脂温度过高失效。输出端采用中空轴配合法兰输出的结构，能够直接和负载端的轴系对接，不需要额外加装联轴器，减少传动链的累计误差，也能压缩整个动力单元的轴向安装尺寸。

　　从设计思路层面拆解这款产品，研发阶段首先围绕1:30的额定减速比做蜗轮蜗杆的参数匹配，蜗杆采用硬齿面磨削加工，蜗轮采用耐磨铜合金材质，保证啮合过程中的摩擦系数更低，耐磨性能更好，长期运行后的磨损量控制在合理范围内，维持传动精度的稳定性。壳体的安装面设计了多个带安装孔的凸台，四个方向都预留了固定孔位，能够适配卧式、立式、侧装等多种安装姿态，设备设计人员在做整体布局时不需要额外制作转接安装板，直接通过螺栓就可以把减速机固定在设备机架上，降低整机的设计与加工成本。壳体的合箱面采用精密铣削加工，合箱后配合密封胶条能够实现可靠的密封效果，防止内部润滑脂泄漏，同时阻挡外部的粉尘、水汽进入壳体内部，适配车间多尘、有少量喷淋的生产环境。输入端的轴承位与输出端的轴承位采用一次装夹镗孔加工，保证两端轴承的同轴度误差控制在极小范围内，避免轴系运行过程中出现偏载，延长轴承与蜗轮蜗杆副的使用寿命。

　　从安装边界与尺寸适配角度看，这款RV50减速机的整体外形为方正的箱体结构，边角处的安装凸台突出于箱体主体，安装时需要在机架上预留对应的避让空间，固定螺栓的长度需要匹配凸台的厚度，避免螺栓过长顶到壳体内部的运动部件。输入端法兰的止口尺寸、安装孔孔距符合通用的小型伺服电机安装标准，能够直接和400W、750W规格的常规伺服电机对接，不需要定制转接法兰。输出端的中空轴孔径、输出法兰的螺栓孔位都做了标准化设计，对接负载端的转盘、链轮、同步带轮时，可以直接通过键连接传递扭矩，安装时需要注意输出轴和负载轴的同轴度校正，避免强行装配导致轴承受力异常，运行过程中出现异响、发热的问题。日常维护层面，这类蜗轮蜗杆减速机在出厂时已经加注了适配的润滑脂，正常工况下运行很长时间不需要更换润滑脂，只需要定期检查安装螺栓的紧固情况、输入端油封的密封状态即可，维护成本很低。在做设备选型时，需要根据实际负载的扭矩、运行转速、每日运行时长来校核减速机的额定输出扭矩、热功率参数，避免长期过载运行导致蜗轮齿面磨损过快，缩短设备的使用寿命。对于有正反转频繁切换、定位精度要求较高的应用场景，还需要关注产品的回程间隙参数，这款结构的减速机通过控制蜗轮蜗杆的啮合侧隙，可以把回程间隙控制在合理范围内，满足大部分中低精度定位场景的使用需求。
