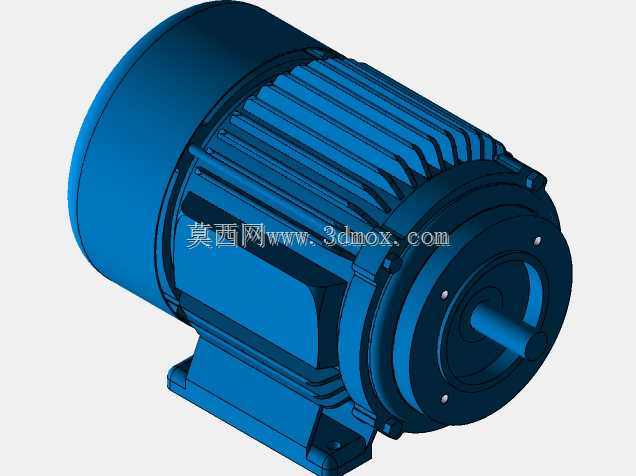

0.5CV三相异步电动机三维结构设计

　　在小型工业传动、轻工设备配套、民用机电集成领域，小功率三相电动机的应用覆盖范围极广，从输送线的单段驱动、小型泵组的动力源，到食品加工机械、包装辅助设备的动力输出端，这类0.5CV功率等级的电机都是选型清单里的高频选项。做这类电机的三维建模时，首先要考虑的是实际安装场景的边界约束，很多设备的安装舱位空间紧凑，电机的总长、机座安装孔的孔距、输出轴的伸出长度与轴径公差，都是不能随意改动的硬指标，一旦建模时尺寸出现偏差，后续做整机装配时就会出现干涉，甚至无法完成安装固定。

　　从结构设计逻辑来看，这款电机采用全封闭自扇冷的外壳结构，机壳表面的散热筋不是随意排布的装饰结构，每一条筋的高度、间距、走向都要匹配电机运行时的热流走向，保证转子运转带动内循环风时，热量能快速通过机壳传导到外部，避免长期运行时绕组温升过高影响绝缘寿命。建模过程中要注意区分定子壳体、前后端盖、输出轴、接线盒、安装底座的配合公差，前端盖与输出轴的配合处要预留轴承安装位，轴承位的同轴度公差在三维建模时就要通过基准约束体现出来，不然后续转工程图时很容易漏掉形位公差要求，给实际加工装配带来麻烦。

　　实际选型应用中，这类0.5CV的三相电机适配的负载转速区间通常在1400转上下，适合不需要大扭矩输出的连续运转场景，比如小型输送带的驱动辊、实验室小型搅拌装置、风机盘管的动力端，都能看到同规格电机的身影。建模时的安装底座采用标准底脚安装结构，四个安装孔的位置尺寸完全匹配通用小功率电机的安装规范，用户在做设备改型或者旧设备替换时，可以直接调用这个模型完成装配，不需要重新调整安装位的结构设计。输出轴采用标准圆柱轴带键槽的结构，键槽的尺寸、深度、位置都对应标准传动件的配合要求，不管是装联轴器、皮带轮还是小型齿轮，都能直接匹配标准件库的对应零件，不需要额外做轴结构的修改。

　　很多刚接触机电结构设计的工程师，做电机建模时容易忽略接线盒的位置与出线方向，这款模型的接线盒设置在机壳顶部，预留了足够的接线操作空间，同时出线口的位置避开了安装底座的固定螺栓操作位，实际现场安装时，电工不需要额外调整电机角度就能完成接线操作，也不会出现接线后线缆与设备机架干涉的问题。另外机壳尾部的风罩结构，建模时要注意风罩与散热筋尾部的间隙，间隙太小容易在运转时出现风罩擦碰散热筋的异响，间隙太大则会影响风道的密闭性，降低散热效率，这个间隙值通常控制在3到5毫米区间，既保证装配容错空间，又不会损失散热性能。

　　从装配层级来看，整个电机的模型按照实际生产的装配顺序做了层级划分，定子组件、转子组件、前后端盖、轴承、风叶、风罩、接线盒、安装底座都作为独立子装配体存在，做结构校核时可以单独隐藏外部壳体查看内部绕组与转子的配合间隙，也可以直接提取安装底座的孔位数据做设备安装板的开孔设计。对于做设备虚拟仿真的用户来说，这个模型的重心位置、安装基准面都做了准确定义，导入仿真软件后可以直接添加转动约束、负载参数，不需要重新做模型的简化与基准校准，能节省不少前期模型处理的时间。

　　在实际工程应用里，这类小功率电机的维护更换频率相对较高，所以模型的外形尺寸完全对标市面通用的同功率电机规格，不管是做新设备设计还是旧设备的维修替换模拟，都能直接使用。比如在做小型包装线的传动布局时，经常会遇到电机安装位旁边要布置传感器、走线槽的情况，准确的三维模型可以提前预判各个部件的空间位置，避免生产装配时才发现部件干涉，需要返工修改安装板的问题。另外建模时对电机的所有圆角、倒角都做了还原，没有出现尖锐棱角的结构错误，和实际铸件的外形特征完全匹配，做渲染或者整机方案展示时，能更真实地呈现设备的实际外观效果，不会因为模型细节缺失影响方案的专业度。
