双组式帕拉喇叭传感配套安装结构

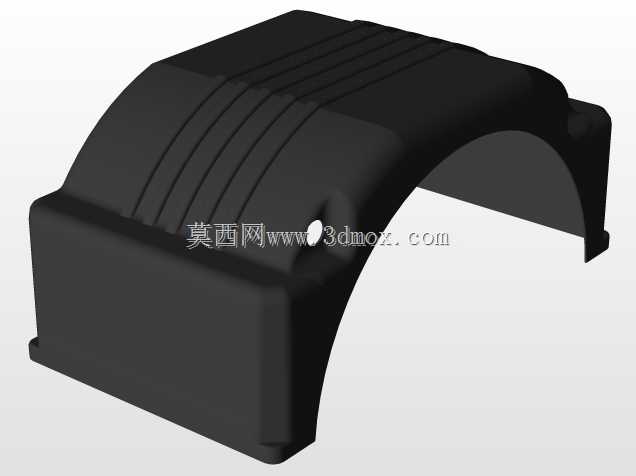

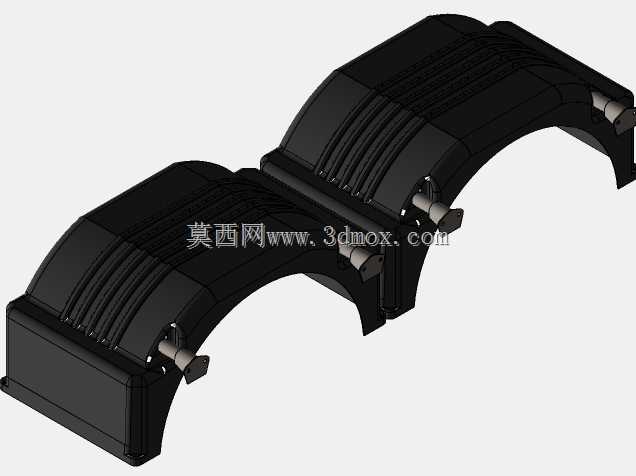

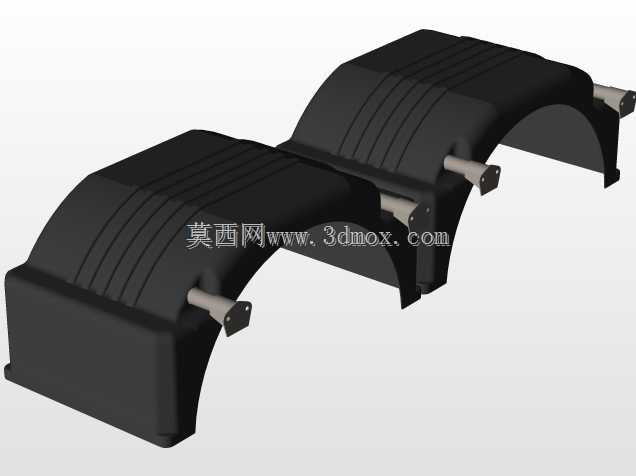

　　在商用车底盘传感配套部件的设计场景中，这类双组并排的帕拉喇叭配套结构，主要承担行车过程中近距离障碍物的声波探测反馈功能，同时兼顾轮侧挡泥防护的辅助作用，常见于重型货运车辆、工程作业车辆的轮拱上方安装位，和车载距离预警系统直接联动，为驾驶员提供轮边盲区的障碍物距离提示，避免转弯、挪车过程中发生轮侧刮碰事故。从结构设计逻辑来看，整体采用对称式双腔并排布局，两个弧形腔体的弧度完全匹配对应车型的轮胎外轮廓曲率，安装后腔体下沿和轮胎顶面保持足够的安全间隙，既不会在轮胎跳动、转向过程中发生运动干涉，也能让声波发射面正对轮侧盲区范围，保证探测信号的覆盖角度满足使用要求。壳体主体采用带竖向加强筋的弧形结构，筋条沿腔体弧度方向均匀排布，

　　在不额外增加壳体壁厚的前提下，大幅提升了长弧形壳体的抗形变能力，应对车辆行驶过程中的碎石冲击、泥水侵蚀都有足够的结构强度，同时筋条形成的导流槽能让溅到壳体表面的泥水顺着筋条快速流下，减少表面积泥积水的情况。两侧的连接固定位采用带销轴的卡扣式结构，安装时不需要额外的复杂工装，对准车架上的预装支架卡入销轴即可完成固定，销轴和支架的配合间隙预留了合理的公差范围，能抵消车架行驶过程中产生的小幅振动，避免长期振动导致的连接松动问题，同时卡扣结构也方便后期维护时的快速拆卸更换，不需要拆解周边的其他管线部件。从安装边界尺寸来看，整体横向宽度适配双轮并排的轮组间距，两个腔体的中心距和双轮的中心距保持一致，不会出现探测范围偏移的问题，

　　壳体的纵向高度控制在轮拱上方的空余空间内，不会超出车辆的外廓尺寸限制，也不会和轮拱上方的管线、制动部件产生位置冲突。腔体内部预留了声波传感元件的安装位，定位柱的位置和通用型帕拉喇叭元件的安装孔位完全匹配，元件装入后通过周边的定位筋完成周向固定，不需要额外打胶固定，同时腔体内部的走线槽顺着壳体加强筋的间隙布置，能把传感元件的连接线规整收纳在槽内，避免线路外露被泥水侵蚀、被碎石剐蹭破损。在实际使用场景中，这类结构除了承担传感探测的核心功能，弧形的壳体下沿刚好延伸到轮胎的侧上方，能阻挡轮胎转动带起的泥水、碎石直接甩向车架侧方的管线和车身覆盖件，起到了辅助挡泥的作用，相当于把传感部件的安装支架和挡泥板的功能做了集成设计，

　　减少了轮侧需要单独安装的部件数量，也节省了轮拱位置的安装空间。设计过程中针对弧形壳体的脱模角度做了反复优化，所有外表面的拔模角度控制在合理范围内，加强筋的厚度从根部到顶部做了均匀的减薄处理，避免注塑生产过程中出现缩痕、翘曲的问题，连接销轴的位置做了局部加厚处理，保证卡扣连接的强度能承受长期的振动载荷，同时销轴端部做了倒角导向，安装时能快速对准支架的安装孔，降低一线装配的操作难度。针对不同车型的安装需求，连接位的销轴位置预留了小幅的调整余量，能适配一定范围内的支架安装孔位偏差，不需要针对每款车型单独开模，提升了部件的通用适配性。
