龙门式三轴机械夹取搬运机构设计

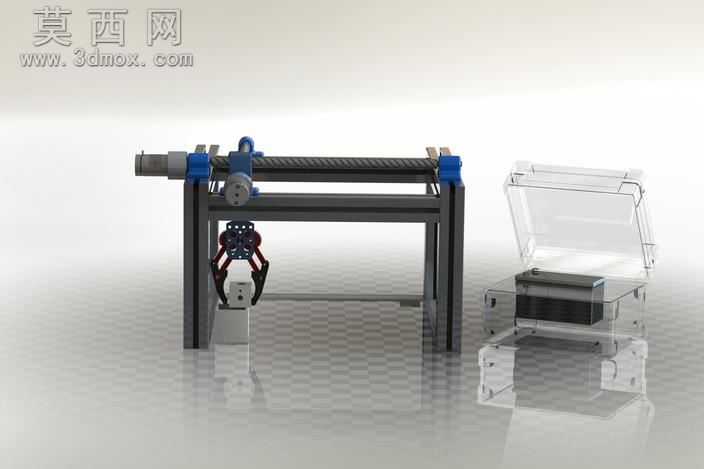

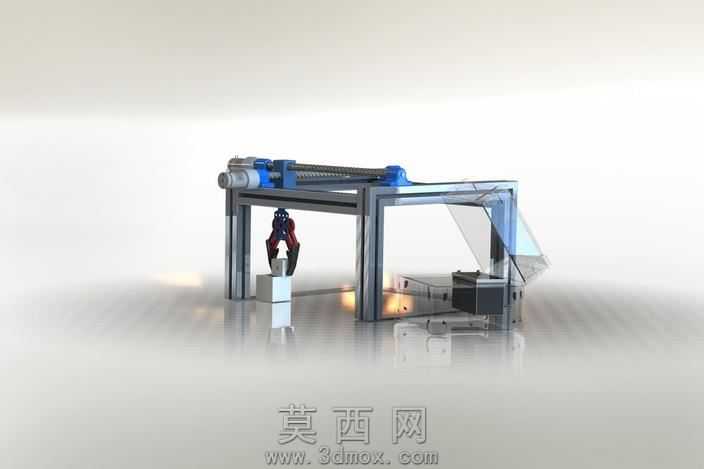

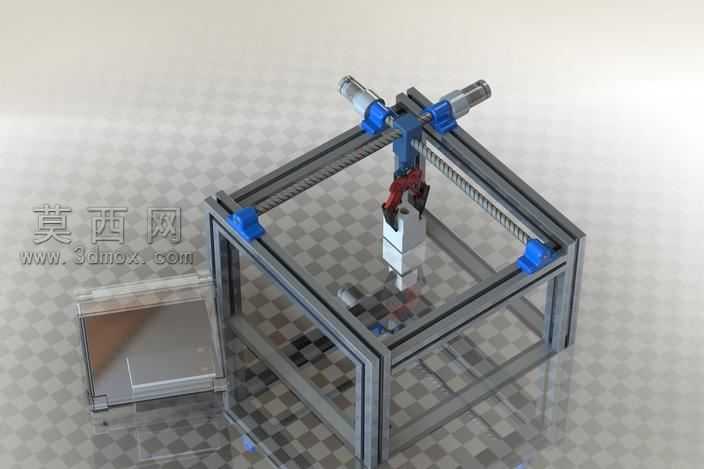

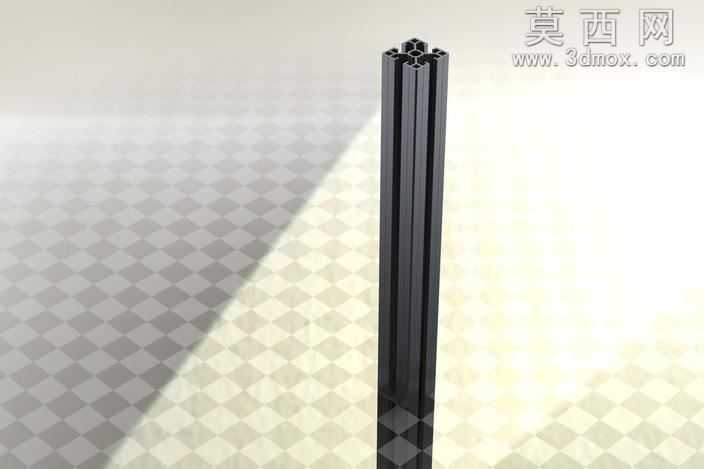

本作品为龙门式三轴夹取搬运机构的三维建模设计，整体采用经典龙门跨架式布局，建模过程中严格遵循机械设计的装配公差逻辑，对每一处连接结构都做了贴合实际生产的参数设定。建模阶段先从核心承载的龙门框架入手，两根立式支撑柱搭配横向横梁导轨，采用等截面型材结构建模，保证框架整体刚性的同时预留了传动组件的安装位，横向X轴传动采用丝杆传动结构建模，精准还原丝杆、螺母座、导轨滑块的配合关系，滑动座可沿横梁做稳定的水平直线运动；纵向Z轴传动组件集成在X轴滑动座上，同样采用丝杆传动搭配垂直导轨，实现夹爪组件的上下升降动作，Y轴方向的运动通过底部承载平台的直线导轨实现，三轴运动行程经过合理参数匹配，可覆盖指定范围内的取放料作业区域。末端执行器采用自适应机械夹爪建模，夹爪的指节结构做了仿生铰接设计，可适配不同外形的块状工件夹取，夹爪与Z轴滑台的连接法兰做了快换结构预留，方便后续更换不同类型的执行末端。渲染阶段采用哑光金属材质赋予龙门框架，还原工业铝型材与钢材的表面质感，传动丝杆、导轨滑块部分做了金属抛光质感处理，区分不同加工面的材质差异，夹爪部分采用深色硬质合金材质，搭配关节处的铰接轴细节，凸显运动部件的结构精度；旁边配套的上料仓采用半透明防护盖与金属仓体的材质搭配，透明防护盖做了轻微的折射与反射效果，还原亚克力材质的视觉特性，仓体内部的承载工位做了定位凸台结构，与夹爪的取料位置精准对应。整体设计思路围绕小型工件的自动化上下料场景展开，在保证结构运动逻辑通顺的前提下，尽可能简化冗余结构，所有运动部件都做了干涉检查，确保三轴联动过程中各组件不会发生碰撞，模型同时还原了各部件的装配层级，从框架固定件到传动运动件再到末端执行件，装配关系清晰明确，可直接用于机构原理演示、结构方案验证以及相关自动化设备的设计参考，整体建模比例协调，细节还原到位，既体现了龙门机构的大行程稳定优势，也展现了机械夹爪的灵活取料特性。
