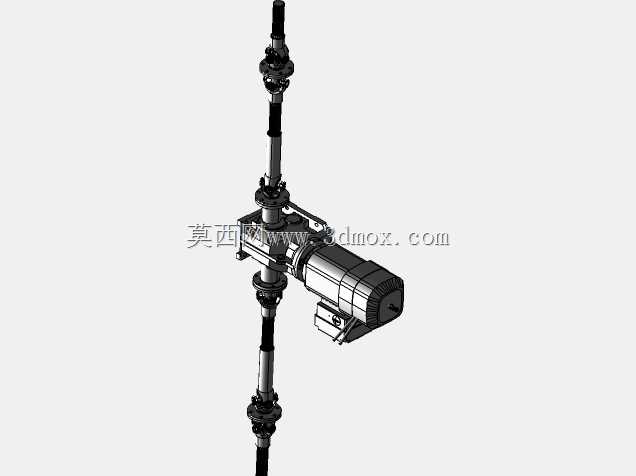

带万向传动轴的齿轮换向驱动装置

该换向驱动装置主要应用于需要双向动力传递、长轴距动力传输的工业传动场景，常见于轻工纺织设备、自动化输送线、小型专用作业机械的动力换向环节，可在不改变原动机转向的前提下，实现输出端的旋向切换，同时适配存在安装位差、轴线偏移的动力传输需求，解决设备布局中动力源与执行端无法同轴布置的传动难题。装置整体集成了驱动电机、齿轮换向箱体、分段式万向传动轴三个核心部分，驱动端采用卧式安装的减速电机结构，电机壳体带有散热筋结构，可保障长时间连续作业的散热需求，输出端连接密封式齿轮换向箱，箱体内部采用锥齿轮啮合结构实现动力的90度换向与旋向切换，齿轮副经过润滑密封设计，可降低传动过程中的磨损与噪音，适配中等负载的连续传动工况。与换向箱输出端连接的是多段式万向传动轴，每段传动轴之间采用十字万向节连接，可补偿两端连接部件之间的角度偏差与轴向位移，传动轴中间设置有支撑轴承座，可避免长轴传动过程中出现的挠曲变形，提升高速传动状态下的稳定性，轴体端部采用花键连接结构，可方便与终端执行部件进行对接安装，同时预留了轴向窜动的补偿空间。在设计思路上，该装置采用模块化集成设计，将动力源、换向机构、长距离传输轴整合为一体化总成，无需用户单独进行传动部件的选型匹配，可直接作为成套动力单元嵌入设备整体架构中，降低设备研发阶段的传动系统设计工作量。安装边界方面，驱动电机部分采用底脚式安装结构，安装孔位按照通用减速电机的标准尺寸设计，可适配多数设备的电机安装位，换向箱体设置有独立的安装法兰，可固定在设备的机架支撑板上，分段式万向轴的各支撑座预留了长条形调节孔，可根据实际安装距离微调支撑位置，适配不同轴距的传动需求，整体结构紧凑，传动路径清晰，维护时可单独拆分电机、换向箱、传动轴各模块，无需整体拆解设备即可完成易损件的更换与保养作业。在实际使用中，该装置可根据终端负载需求匹配对应功率的驱动单元，万向传动轴的长度可根据设备实际布局进行定制调整，换向机构可通过外部控制信号实现快速换向响应，满足设备正反转作业的工况需求，传动过程中动力损耗低，运行平稳，可适配多行业的中小负载动力换向传输场景。
