工业设备用50x50规格安全卡盘结构

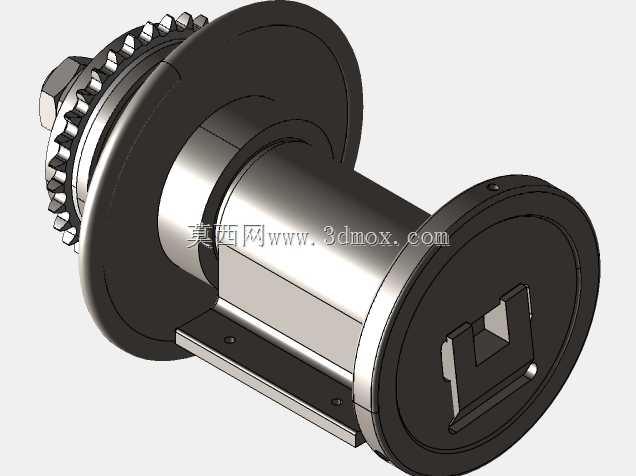

　　在卷绕类加工、物料收放卷的产线场景里，安全卡盘是承担轴端夹持、扭矩传递同时兼顾操作安全性的核心部件，这款50x50规格的安全卡盘，主要适配方形轴端的装夹需求，常见于薄膜分切、纸张涂布、纺织印染、金属箔材收卷这类需要频繁更换料卷的工位，相比普通的轴座连接结构，它能在保证扭矩传递稳定性的前提下，大幅缩短换卷时的轴端拆装时间，同时自带的安全锁止结构能避免设备运行中轴端脱出、夹头意外松脱的风险。从结构设计来看，这款卡盘采用了分体式的装配逻辑，主体承载部分为圆柱形筒体结构，两端的法兰盘作为安装基准面，其中一端集成了带齿形的调节锁紧结构，齿形的啮合设计能在锁紧时提供足够的轴向预紧力，避免运行过程中因为振动出现锁紧失效的问题，

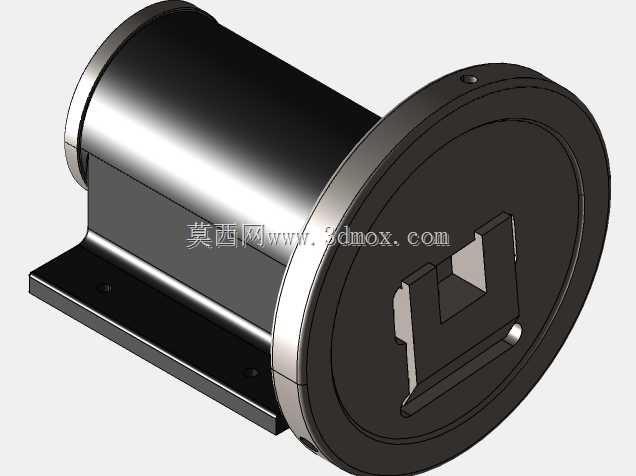

　　另一端的夹持端做了方形的卡槽设计，卡槽的尺寸公差按照中等精度传动配合设计，既能保证方轴插入时的顺畅度，又能控制配合间隙，减少扭矩传递过程中的冲击和旷量。筒体下方带安装定位的支脚结构，支脚上预留了螺栓安装孔，安装时可以直接通过螺栓将卡盘固定在设备的墙板或者安装支架上，不需要额外设计定制转接座，降低了设备集成时的设计工作量。两端的圆形挡盘除了作为结构加强部分之外，还能对内部的锁紧滑动部件起到防护作用，避免生产过程中的粉尘、碎屑进入卡盘内部的滑动配合面，造成卡滞或者磨损过快的问题，挡盘的边缘做了圆角过渡处理，没有尖锐的棱角，也能减少操作人员换料操作时的磕碰风险。从安装边界来看，这款卡盘的核心安装基准尺寸为50x50，

　　对应的方轴夹持规格适配同尺寸的方头卷轴，安装时需要注意预留出锁紧端齿形结构的调节操作空间，也就是齿盘外侧需要留出足够的扳手操作或者手动扳动的空间，避免安装后因为空间不足无法完成锁紧和松开的操作；筒体的轴向长度可以适配常规墙板厚度的安装需求，支脚的安装孔位间距按照通用的安装标准设计，能兼容多数现有收放卷设备的安装位尺寸，不需要对原有设备的安装结构做大幅改动就能完成替换。在功能特性上，这款卡盘的锁紧机构采用了轴向滑动啮合的设计，需要松开时只需要扳动带齿的锁紧端，让啮合齿脱开就能转动或者抽出卷轴，锁紧时齿形完全啮合，能传递稳定的扭矩，不会出现打滑的问题，相比螺纹锁紧的卡盘结构，这种齿形锁紧的操作速度更快，不需要反复旋转锁紧件，

　　适合需要频繁换卷的高节拍生产场景。设计过程中针对夹持端的受力做了针对性的加强，卡槽的受力面做了加厚处理，能承受收放卷过程中料卷张力带来的径向载荷和扭矩载荷，避免长期使用后卡槽出现变形、磨损的问题；内部的滑动配合面做了表面硬化处理，能降低反复操作带来的磨损，延长卡盘的使用寿命，减少设备维护的频次。实际应用中，这类安全卡盘通常成对使用，分别安装在收放卷工位的两端，一端作为固定支撑端，另一端可以做轴向的小范围滑动，方便料卷的装卸，这款50x50规格的卡盘适配的料卷重量属于中等载荷区间，能满足多数通用卷绕加工设备的使用需求，不需要额外定制特殊规格的卡盘结构，能降低设备的配件采购和维护成本。在三维建模过程中，这款卡盘的各个配合面都按照实际加工的公差要求做了配合间隙的预留，装配关系完全还原实际的装配逻辑，滑动部件的行程范围也和实际产品一致，能直接用于设备的虚拟装配验证，检查安装过程中是否存在干涉问题，也能用于设备的维护培训、结构原理演示等场景。
