柔性管线弯曲限制保护结构

　　在液压管路排布、气动系统走线、传感器信号线缆布设这类工程场景里，管线接头位置的过度弯折始终是容易被忽略的失效点——不管是设备运行过程中的持续振动拉扯，还是安装检修时的人为掰动，一旦弯折半径小于管线允许的最小曲率，轻则内部流道通径缩减影响介质传输效率，重则线缆屏蔽层断裂、软管增强层破损引发泄漏或信号中断，这类失效在狭小安装空间的设备内部尤为常见，而这类分段式的弯曲限制结构，就是专门针对这类痛点设计的防护构件。

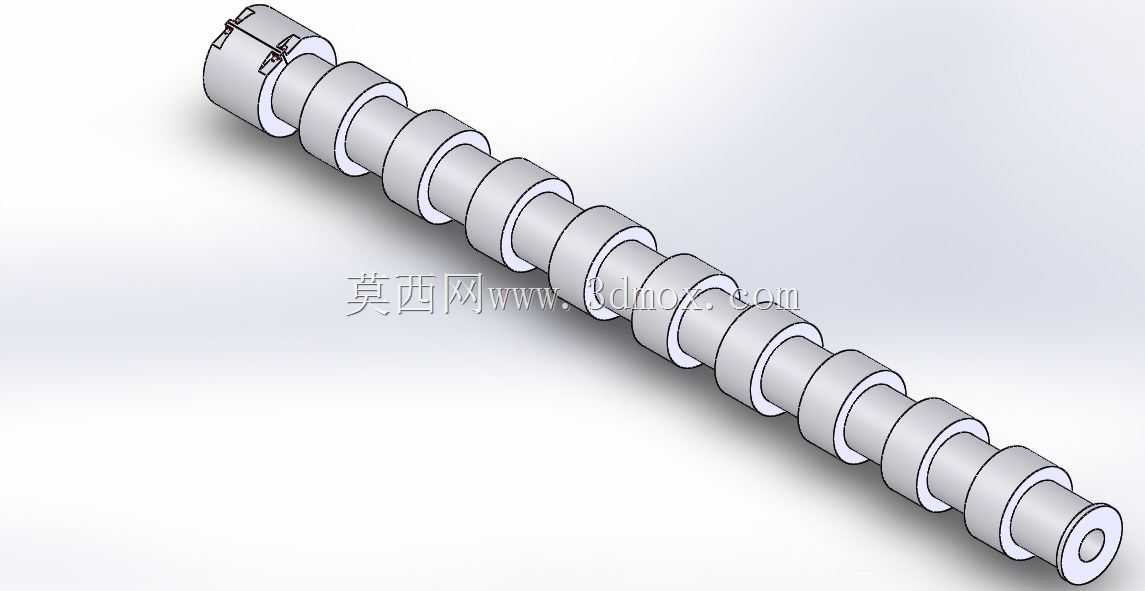

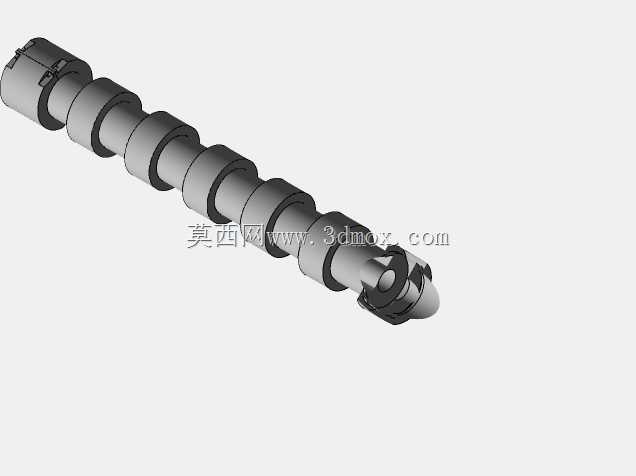

　　从结构设计逻辑来看，整个构件采用多组等径环形凸缘沿中心轴线串联排布的形式，相邻凸缘之间预留了固定宽度的环形间隙，两端设置直径更大的定位端环，中心为贯通的空腔用于穿装待保护的管线。这种分段铰接式的设计思路，本质是通过限制单段结构的可偏转角度，来控制整根管线的最小弯曲半径：当管线受外力发生弯曲时，相邻凸缘的侧壁会在弯折到设定角度时互相抵接，阻止弯折角度进一步增大，不会出现某一段管线被折成死弯的情况，和整根式的硬质护套管相比，这种结构可以在实现限弯功能的同时保留足够的柔性，适配管线需要随设备部件小幅度活动的场景，比如机械手末端的气管走线、移动拖链内部的线缆防护，都能适配这类安装需求。

　　实际选型应用时，首先要确认中心空腔的内径尺寸，必须比待保护管线的外径大0.5-1mm，既保证穿装时的操作空间，也避免管线在空腔内出现窜动磨损；两端的定位端环可以根据安装场景选择卡接、螺纹连接或者抱箍固定的形式，一端固定在设备的刚性接口位置，另一端和管线的活动端固定，让整个限弯结构完全覆盖接头附近的易弯折区域。需要注意的是，这类限弯结构的可弯曲总角度是由单段间隙的宽度和凸缘的厚度共同决定的，设计建模时需要先根据管线的最小允许弯曲半径，计算出单段结构的最大允许偏转角，再反推相邻凸缘的间隙值，间隙过小会导致结构整体柔性不足，无法适配需要一定弯曲度的走线路径，间隙过大则会出现限弯失效，无法阻止管线过度弯折。

　　从安装边界来看，这类结构的径向最大尺寸就是环形凸缘的外径，排布安装空间时需要预留出凸缘外径1.2倍以上的径向空间，避免弯曲状态下凸缘和周边的设备结构发生干涉；轴向长度则需要覆盖接头位置至少3倍管线外径的长度范围，因为管线弯折的应力集中区通常出现在距离刚性接口2-3倍管径的位置，限弯结构如果长度不足，应力集中区会转移到限弯结构的末端，反而容易在末端位置出现管线断裂的问题。建模过程中，环形凸缘的边缘都做了小圆角过渡处理，避免尖锐的棱边割伤管线的外保护层，中心空腔的内壁粗糙度需要控制在Ra3.2以下，减少管线和内壁长期摩擦产生的磨损；如果是应用在有腐蚀介质的户外场景，还可以根据需求调整材质，比如采用尼龙或者不锈钢材质，适配不同的环境耐受要求，和传统的弹簧式护线套相比，这种分段式限弯器的弯曲半径控制精度更高，不会出现弹簧受力不均导致的局部弯折角度过大的问题，长期使用的抗疲劳性能也更优，适合在需要长期稳定防护的管线接头位置使用。
