DIN1587标准M10盖型六角螺母三维设计

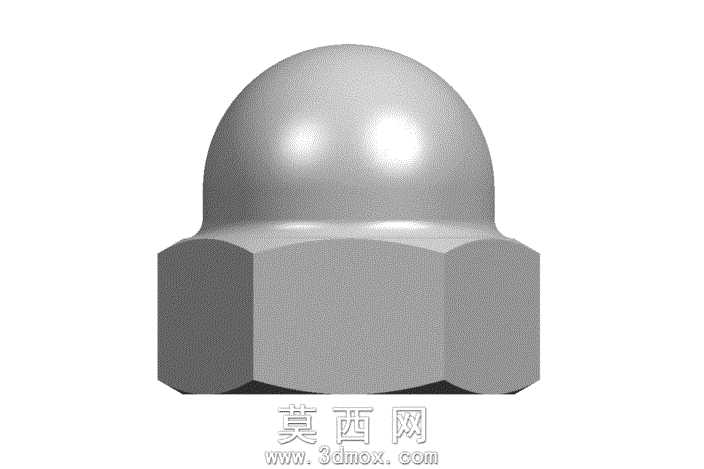

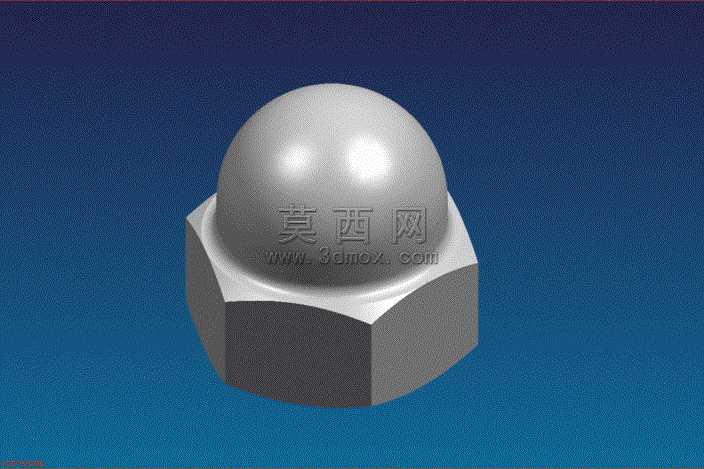

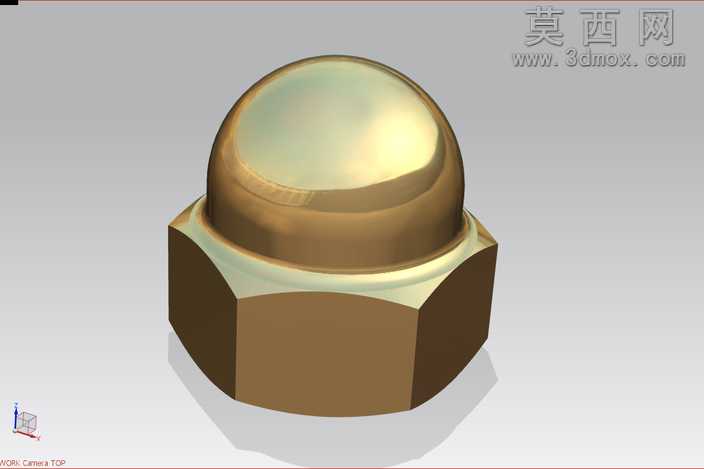

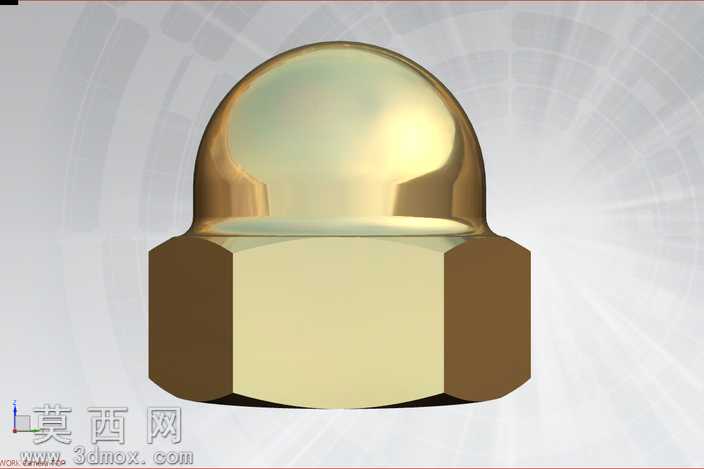

本作品为遵循DIN1587标准设计的M10规格盖型六角螺母三维模型，建模阶段采用NX软件完成全参数化构建，首先以正六边形草图为基础拉伸生成螺母的六角基体部分，严格匹配M10螺母对应的对边尺寸、厚度公差要求，保证六角面的平行度、相邻面夹角完全符合紧固件标准规范。随后在基体上方构建半球形盖体结构，通过回转特征生成光滑的球面轮廓，精准处理盖体与六角基体的衔接过渡区域，采用圆角特征消除衔接处的尖锐棱角，既还原了盖型螺母的防护结构特性，也避免了应力集中的结构缺陷。内螺纹部分按照M10公制粗牙螺纹的标准参数，通过螺旋线扫掠切除的方式生成完整的啮合牙型，保证螺纹小径、大径、螺距的参数精度，可直接用于装配干涉校验、连接结构仿真等工程场景。材质与渲染阶段，为模型赋予黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质紧固件特有的暖金色金属光泽，在半球形盖体表面设置合适的反射率，模拟光滑球面的环境反光效果，六角基体部分略微提升粗糙度，区分加工面与球面的质感差异，搭配柔和的三点布光方案，清晰呈现螺母的轮廓层次与结构细节，渲染输出的效果图可直观展示零件的外观形态与结构特征。设计过程中严格遵循DIN1587盖型螺母的尺寸规范，所有结构特征均采用参数化驱动，可通过修改规格参数快速生成不同公称直径的同系列盖型螺母模型，模型拓扑结构规整，无多余碎面、非流形几何等错误，可直接导入各类机械装配场景，用于设备整体装配校验、紧固件排布设计、产品展示动画制作等用途，盖型结构的封闭设计可有效保护外露螺纹端部，避免螺纹磕碰损伤，同时提升连接部位的外观整洁度，该三维模型完整还原了实物零件的所有结构细节，能够满足机械设计、产品演示、教学演示等多场景的使用需求。
