金属插销式锁扣五金构件三维设计

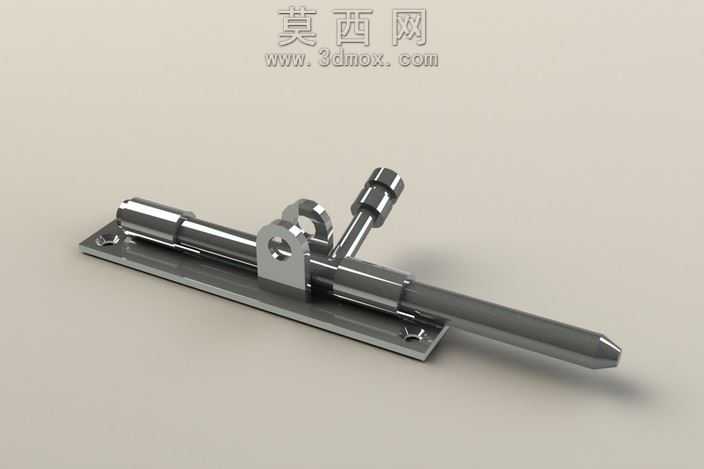

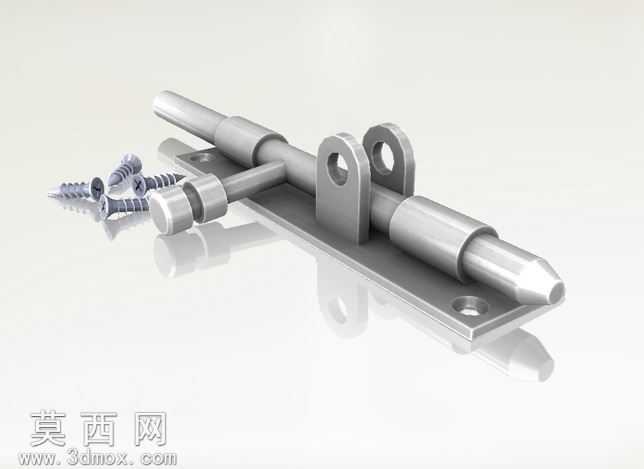

本作品为金属插销式锁扣的三维建模设计成果，建模阶段以实际五金插销的功能逻辑为核心，先完成整体结构的比例拆解：将构件拆分为安装底板、滑动插杆、定位锁座、操作拨柄、挂锁吊环五个独立子零件，在三维软件中通过草图绘制精准勾勒每个零件的截面轮廓，对安装底板的沉头螺丝孔、插杆的锥形导向端、锁座的U型卡槽等细节特征，采用拉伸、切除、倒角等基础建模命令逐步生成，保证各零件的尺寸公差匹配，确保插杆可在锁座与底板支座间顺畅滑动无卡滞。材质与渲染阶段，针对不同零件的使用特性匹配对应材质：安装底板、插杆、锁座采用亮面镀铬金属材质，调整反射参数模拟五金件抛光后的冷冽金属光泽，对边角处做细微的磨损质感处理，避免材质过于塑料化；操作拨柄做细微的防滑纹理处理，挂锁吊环部分增加轻微的哑光金属质感区分，渲染时采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，突出金属表面的光影层次，清晰展现插销的装配关系与结构细节。结构设计上充分考虑实际使用场景：安装底板预留两个沉头安装孔，可通过螺丝固定在门窗、柜体等基材表面；滑动插杆采用长杆式设计，伸出后可插入对应锁孔实现锁止，锥形端头可降低对位难度；操作拨柄垂直固定在插杆上，方便使用者拨动实现插杆的伸缩；锁座上方集成带孔吊环，当插杆滑动至锁止位置时，吊环与插杆上的对位孔重合，可额外加装挂锁实现防盗锁止，兼顾日常便捷锁闭与安全防盗需求。整体建模过程严格遵循五金配件的生产工艺逻辑，所有转角处均做合理的圆角处理，避免尖锐边角，既符合实际加工的冲压、车削工艺要求，也提升了使用时的安全性，模型装配完成后经过干涉检查，确认各活动部件无结构冲突，滑动行程符合设计预期，完整还原了传统金属插销锁扣的功能与外观特质。
