双向推力球轴承三维结构设计作品

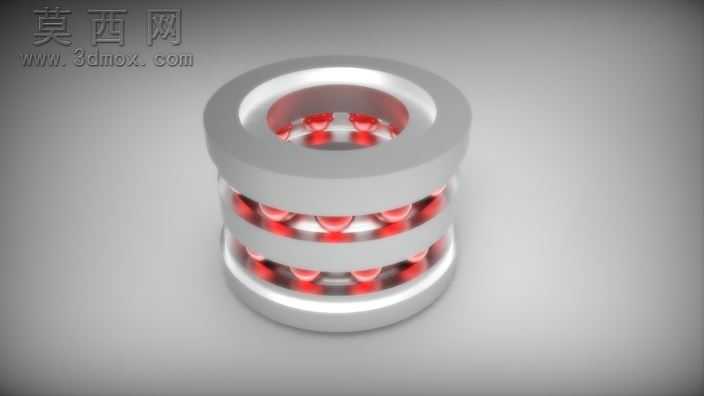

本作品为双向推力球轴承的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸精准构建，严格遵循双向推力球轴承的结构规范，以d50xD115xh78的实际尺寸参数为基准，拆分出上下对称的两片轴圈、中间位置的座圈、环形保持架以及均匀排布的滚动钢球等独立结构件，每一个部件的尺寸公差、装配间隙都经过反复校验，确保各零件之间的装配关系完全符合机械设计标准，不会出现干涉、错位等不符合实际生产要求的问题。材质与渲染环节，针对不同部件的实际应用材质做了区分设置：轴承的套圈部分采用高碳铬轴承钢材质，调整材质参数还原出金属经过精密磨削后的细腻哑光金属质感，表面带有极细微的加工纹理，还原真实工业零件的触感；滚动钢球设置为高抛光轴承钢材质，调高材质的反射与高光参数，还原钢球表面光滑高亮、能够清晰反射周围环境的特性；保持架部分采用铜合金材质，调整出暖调金属色泽与适中的粗糙度，和钢质套圈形成明确的材质区分；透明展示外壳则设置为高透亚克力材质，添加轻微的折射与色散效果，既可以完整展示轴承内部的结构排布，又不会遮挡核心零件的细节。结构设计上，双向推力球轴承的核心功能是承受两个方向的轴向载荷，建模时特意还原了滚道的弧形曲面设计，确保钢球与滚道的接触角度完全符合力学承载要求，保持架的兜孔结构均匀分布，每一个兜孔的弧度都与钢球外径完美贴合，既可以对钢球形成均匀的分隔定位，避免滚动体之间出现摩擦碰撞，又能保证钢球在滚道内顺畅转动，完整还原双向推力轴承可承载双向轴向力、限制轴双向轴向位移的功能特性。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，搭配辅助补光弱化零件阴影的死黑区域，添加微弱的环境反射贴图提升金属材质的真实感，最终渲染图清晰展现出轴承的环形对称结构，红色的保持架、亮黄色的钢球与银灰色的套圈形成鲜明的视觉层次，透明外壳的包裹效果也直观呈现出产品的完整装配状态，能够直接用于机械设计教学、产品选型展示、装配工艺演示等多种场景。
