GX200动力配套空气滤清器结构设计

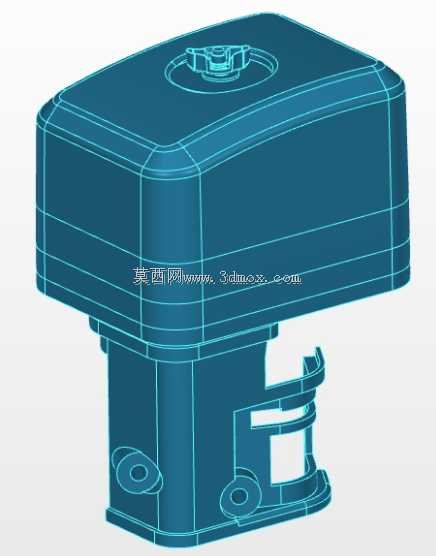

　　做小型通用动力配套结构设计的工程师，对GX200系列单缸汽油机的进气系统配件不会陌生，这套空气滤清器的三维结构，完全围绕小型通用动力的实际工况做适配，没有多余的冗余设计。先从安装边界说起，滤清器下部的安装支架做了两个带衬套的固定孔位，孔距完全匹配GX200缸头侧的安装螺柱位置，支架的弯折角度避开了缸头的散热鳍片与气门室盖的突出结构，安装后滤清器主体与缸头之间预留了12mm的散热间隙，不会阻碍汽油机运行时的缸头散热气流，避免进气温度被缸头余热过度抬升影响充气效率。上部的滤腔采用圆角方壳结构，相比传统圆形滤腔，在同等安装空间下能多容纳17%左右的滤材面积，同时方壳的棱边做了R8的圆角过渡，既避免了注塑成型时的应力集中问题，

　　也能减少整机运行时的磕碰破损风险，毕竟这类小型动力常配套在微耕机、小型发电机、便携水泵这类户外移动设备上，作业环境复杂，磕碰概率远高于固定安装的工业设备。顶部的旋盖式快拆结构，是设计时重点考量的维护便利性细节，旋盖边缘做了防滑的凸棱结构，不需要专用工具，徒手就能拧开更换滤芯，旋盖与滤腔的配合面做了环形密封槽，配套发泡橡胶密封圈，能在雨天或者多尘作业环境下阻挡未经过滤的空气从配合缝隙进入进气道，避免缸套、活塞环出现异常磨粒磨损。滤腔下部的出气接口采用卡箍式连接结构，接口内径匹配GX200化油器的进气口外径，接口外壁做了一圈环形凸台，安装橡胶进气喉箍时能防止喉箍滑脱，保证进气系统的负压密封性，避免漏气导致的空燃比失准问题。

　　从功能逻辑上看，这套滤清器采用的是干式纸质滤芯的过滤方案，进气气流从滤腔下部的侧向缝隙进入，先经过一级沉降腔，大颗粒的尘土、碎屑会在重力作用下落入沉降腔底部，不会直接附着在滤芯表面堵塞滤孔，气流经过沉降后再穿过滤芯，过滤后的洁净空气从下部出气接口进入化油器与燃油混合，这种结构设计能大幅延长滤芯的维护周期，在多尘的农田作业、工地施工场景下，滤芯清理周期能比普通直通过滤结构延长40%左右。设计时还做了整机的振动适配，下部安装支架与滤腔主体的连接位置做了加强筋结构，筋板厚度3mm，能承受汽油机运行时的高频振动，不会出现支架断裂、滤腔开裂的问题，同时安装孔内的橡胶衬套能过滤一部分振动传递，避免滤芯长期受振动出现密封胶圈移位的问题。

　　很多工程师在做小型动力配套选型时，容易忽略滤清器的进气阻力参数，这套结构的滤腔内部流道做了顺滑过渡，没有直角弯折的阻流结构，在额定进气量下的进气阻力低于1.2kPa，不会因为进气阻力过大导致动力输出下降，经实测配套后GX200的额定功率输出不会因为加装滤清器出现明显衰减，完全满足通用动力的性能要求。另外滤腔的壁厚设计为2.5mm，采用耐油耐老化的PP材质注塑成型，能耐受汽油机运行时周边的机油蒸汽、温度变化，长期使用不会出现材质脆化的问题，外壳的方形结构也方便在整机布置时做固定，不需要额外设计复杂的固定支架，降低整机的配套成本。在做三维建模时，所有的配合公差都按照小型通用动力的行业标准设定，安装孔位的位置公差控制在±0.2mm以内，密封槽的尺寸公差配合橡胶圈的压缩率在25%-30%之间，既保证密封性能，又不会因为压缩量过大导致旋盖拧动困难。很多新手做这类配件设计时，容易照搬其他机型的滤清器结构，忽略与主机的安装匹配、散热间隙、维护便利性这些实际使用中的细节，导致装机后出现干涉、维护困难、性能衰减等问题，这套结构的每一处细节，都是围绕GX200动力的实际使用场景打磨，不管是做配件替换建模，还是做配套设备的整机结构设计，都能直接参考其尺寸边界与结构逻辑，减少反复试错的设计成本。
