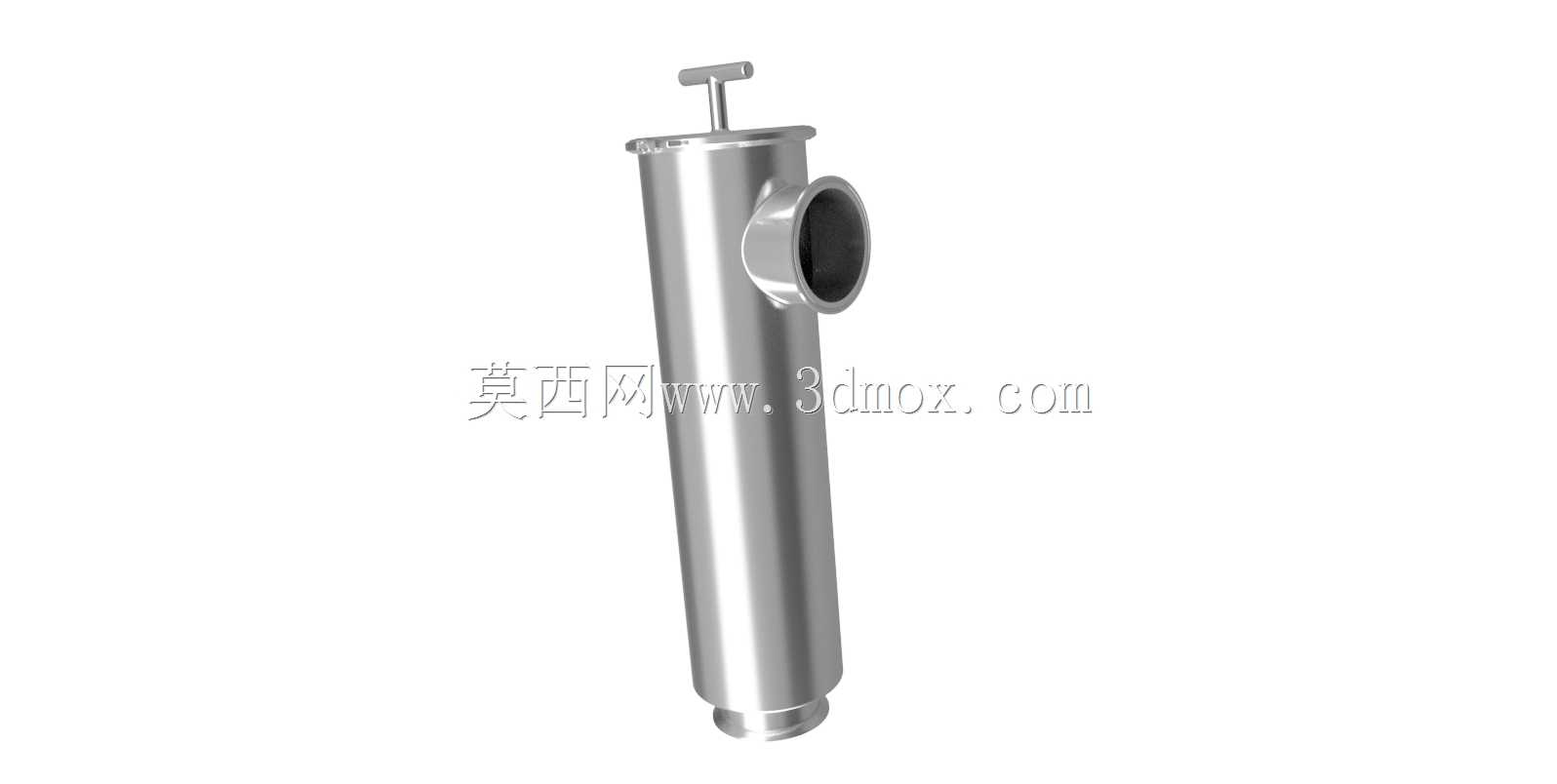

1.5英寸角式F1500TC过滤设备结构

　　在食品饮料、精细化工、制药类流体输送管路系统里，这类角式结构的过滤装置常被布置在泵出口、灌装设备进料端这类对流体洁净度有硬性要求的管段，用来拦截流体中裹挟的焊渣、密封碎屑、原料结块等硬质或软质杂质，避免杂质进入下游精密计量、灌装或反应设备，造成阀芯卡滞、密封面划伤、原料污染这类实际生产故障。不同于直通式过滤设备需要沿管路轴向预留抽拉滤芯的操作空间，这款角式过滤结构采用侧向进液、底部出液的流道设计，安装时可以直接贴靠管路转角位置布置，对于车间内管路排布紧凑、轴向操作空间不足的安装场景，能大幅降低管路改造成本，减少不必要的弯头拼接，也能降低管路整体的流阻损失。从结构设计逻辑来看，整体采用卫生级不锈钢薄壁筒体加工，

　　筒体上端设置带T型手柄的快开压盖结构，不需要额外工具就能快速开启，完成内部滤网的冲洗、更换操作，日常运维的操作门槛很低，符合连续生产场景下快速维护的需求；筒体侧面的进液接口采用标准卡箍式连接结构，和同通径的卫生级管路可以直接对接，不需要额外加工转接法兰，安装对位时的容错空间更大；底部出液接口和进液接口保持1.5英寸的通径规格，和上下游管路通径完全匹配，不会因为通径突变造成局部涡流、压降增大的问题。实际建模过程中需要重点把控几个安装边界尺寸：首先是筒体整体的轴向长度，要匹配现场竖直方向的安装净空，确保上端手柄拉起时不会碰到上方的管路或支架；其次是侧向进液接口的中心高度，要和上游水平管路的中心标高完全对齐，

　　避免安装时出现管路强制对位造成的密封面错位、额外应力集中的问题；另外筒体底部出液接口的端面到筒体侧壁的水平距离，也要和下游竖直管路的安装位置匹配，减少不必要的管路偏移。流道设计上，进液口正对筒体内部的滤网外侧，流体进入筒体后沿滤网周向均匀分布，透过滤网后从底部出液口流出，这种侧向进液的结构能避免流体直接冲击滤网局部，延长滤网的使用寿命，同时杂质会在重力作用下沉积在筒体底部的容污空间，不会因为流体持续冲刷反复附着在滤网上，延长单次运维的周期。在做配套管路设计时，还要注意在过滤装置前后预留足够的操作空间，尤其是筒体正上方要预留出比筒体长度多150mm左右的空间，方便将内部的滤网组件整体抽出清洗；筒体侧面要预留固定支架的安装位置，

　　因为满液状态下设备整体重量不小，不能完全依靠前后管路来承重，需要用卡箍支架将筒体固定在墙面或设备机架上，避免运行过程中因为管路振动造成接口松动。这类过滤结构的密封全部采用食品级硅胶平垫，压盖锁紧时通过手柄的偏心结构提供均匀的压紧力，不会出现局部压偏造成的泄漏问题，建模时要注意密封槽的尺寸公差，确保密封圈安装后有合适的压缩量，既不会因为压缩量过大造成密封圈过早老化，也不会因为压缩量不足出现密封失效。对于不同的过滤精度需求，只需要更换不同目数的滤网组件，不需要改动筒体和接口结构，设备的通用性很强，能适配不同流体介质的过滤需求，从低粘度的饮用水、酒类，到中等粘度的糖浆、药液都能适用。
