十字轴式万向联轴器传动结构

　　在重载传动系统的布局中，这类带中间长轴的十字轴式万向联轴器，往往承担着轴线偏移工况下的扭矩传递任务，常见于冶金轧线的辊道传动、重型商用车的底盘动力传输、大型工程机械的动力分路布局场景里。不同于刚性联轴器对同轴度的严苛要求，该结构两端的十字轴铰接副，可同时补偿两连接轴之间的径向偏移、角向偏斜以及轴向窜动，避免安装误差或设备运行形变带来的附加载荷，有效保护两端连接的减速机、工作辊或者驱动桥齿轮不受额外弯矩影响。

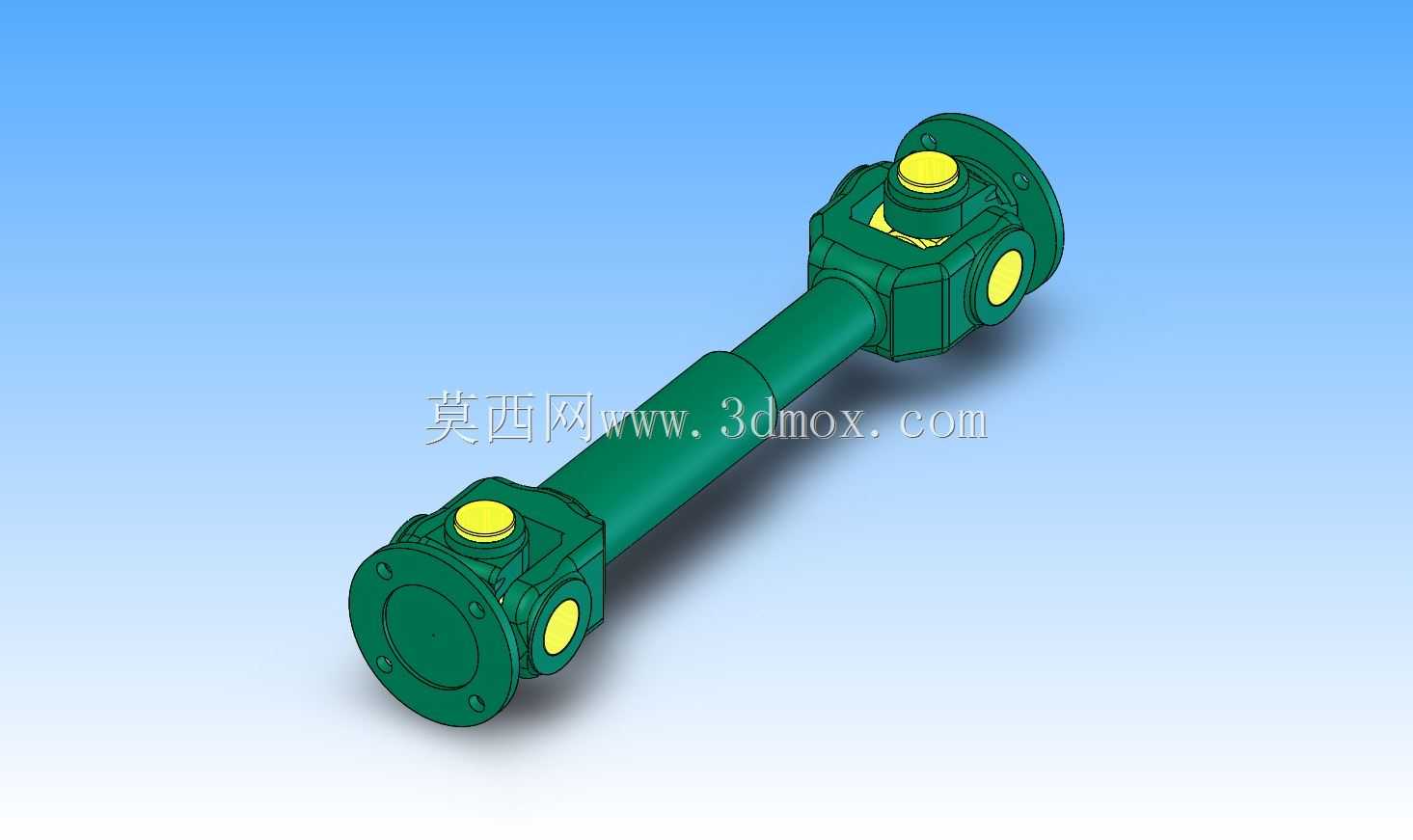

　　从结构设计逻辑来看，两端的法兰连接盘采用止口定位结构，端面均布螺栓过孔，可直接与配对法兰完成刚性连接，安装时无需额外加工连接面，适配市面上多数标准输出法兰的尺寸规格。十字轴部位集成了注油润滑结构，轴颈处的密封端盖可阻挡外界粉尘、水汽进入轴承摩擦副，延长连续运转工况下的维护周期，黄色的注油嘴预留位置方便日常运维时直接加注润滑脂，无需拆解结构即可完成保养作业。中间的长轴段采用等径实心结构设计，可根据实际安装跨距调整轴段长度，两端与万向节叉的连接采用过盈配合加焊接的固定方式，保证大扭矩传递下不会出现松脱，轴身表面做了防锈涂覆处理，适配多粉尘、轻度腐蚀的车间作业环境。

　　实际选型应用时，需要先确认两端法兰的止口直径、螺栓孔分布圆直径以及孔位数量，保证与对接设备的输出端尺寸匹配，同时要核算系统的峰值扭矩、最高工作转速，确认该结构的额定承载能力覆盖工况需求，避免过载导致十字轴轴颈断裂或者法兰连接失效。安装过程中要注意两端万向节的叉面相位对齐，保证输入与输出端的转速同步，避免出现附加的转速波动影响传动平稳性，尤其是在长跨距传动布局中，中间轴段需要根据长度增加中间支撑结构，避免高速运转时轴段出现挠曲变形引发振动。

　　该结构的铰接副采用滚针轴承承载十字轴轴颈，摩擦阻力小，传动效率高，可在频繁正反转的工况下保持稳定的传动精度，不会出现明显的传动背隙。相较于齿式联轴器，该结构无需复杂的润滑密封维护，对安装环境的要求更低，在露天作业的工程机械、矿山输送设备上应用时，可适应更大的安装偏差，降低现场安装调试的难度。日常运维中只需定期检查十字轴部位的密封件是否破损、注油嘴是否通畅，按运转周期补充润滑脂即可，整体维护成本远低于同扭矩等级的其他挠性联轴器。在三维建模过程中，该结构的建模重点在于十字轴与万向节叉的配合间隙模拟，以及法兰端螺栓孔的阵列精度，保证装配时各部件无干涉，同时要还原注油嘴、密封端盖等细节结构，方便后续做装配仿真、运维模拟时的场景调用。
