空气压缩机电机连接曲柄连杆结构

　　这套结构是往复式空气压缩机里连接电机输出端与活塞组件的核心传动零件，日常在小型便携空压机、家用气泵、小型工业辅助供气单元里都能见到这类结构的应用，它的核心作用是把电机输出的旋转运动转化为活塞的往复直线运动，最终实现气缸内的气体压缩做功，是有油、无油小型往复空压机里不可或缺的传动承载部件。

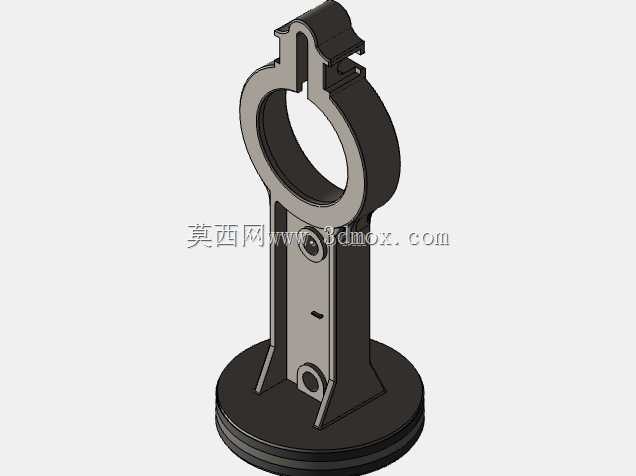

　　从实际功能特性来看，这个零件整合了连杆大头抱箍、杆身承载段、底部安装定位基座三个功能区段，上端的开口抱箍结构是用来抱紧电机输出轴上的曲柄销的，开口处设计了锁紧定位的卡扣结构，装配时不需要额外的连杆螺栓拆分，直接卡入曲柄销后通过结构限位即可完成周向与轴向的固定，相比传统剖分式连杆减少了紧固件数量，也降低了小型空压机的装配工序复杂度，适合小排量空压机的轻量化、低成本设计需求。抱箍的内孔尺寸是和对应曲柄销的外径做过渡配合设计的，工作时内孔面会持续承受曲柄销传递的交变载荷，所以建模时这个内孔的圆柱度、表面粗糙度要求都做了对应预留，避免工作过程中出现抱箍偏磨、异响甚至松脱的问题。

　　中间的杆身部分采用了带加强筋的平板式结构，没有采用传统内燃机连杆的工字形截面，是因为小型空压机的排气压力普遍在0.8MPa左右，杆身承受的交变载荷远小于内燃机连杆，平板加两侧三角加强筋的结构既可以满足传动过程中的拉压强度要求，又能减少零件的整体重量，降低电机启动时的惯性负载，同时杆身上预留的小孔是用来做装配对位标记的，安装时可以通过这个孔快速确认连杆的安装方向，避免装反导致活塞运动行程出现偏差，引发撞缸、卡滞等故障。杆身和上下两端连接的位置都做了圆角过渡处理，避免应力集中，毕竟空压机工作时连杆会持续承受高频的交变拉压载荷，直角过渡的位置很容易在长时间运行后出现疲劳裂纹，圆角的曲率是按照对应材料的疲劳强度要求计算后确定的，兼顾结构强度和成型便利性。

　　底部的圆盘基座是和活塞组件做连接的定位结构，圆盘的外径尺寸和活塞内部的安装卡槽尺寸匹配，基座上的两个支撑脚是用来嵌入活塞端面的定位槽内，传递往复运动的推力，基座中心的小孔是活塞销的安装孔，工作时活塞销穿过这个孔把连杆和活塞铰接在一起，让连杆摆动时可以顺畅带动活塞做直线往复运动，不会出现运动卡滞。整个零件的安装边界需要和空压机的曲柄腔尺寸做匹配，连杆摆动时的最大外轮廓不能和曲柄腔内壁、阀板组件发生干涉，建模时已经把连杆运动的最大摆角对应的外轮廓包络线做了验证，确保在整个活塞行程内，零件和周边腔体、紧固件都有足够的安全间隙。

　　从设计思路上来说，这类小型空压机连杆普遍采用一体化的工程塑料加金属嵌件的结构，上端抱箍的内孔位置会嵌入耐磨金属衬套，降低长期往复摆动带来的磨损，杆身和底部基座采用高强度工程塑料一次注塑成型，既可以降低零件的加工成本，又能利用塑料本身的自润滑特性，减少运行时的噪音和润滑需求，适配现在小型无油空压机低维护、低噪音的设计趋势。设计时需要重点校核几个关键尺寸：一是抱箍内孔中心到活塞销孔中心的中心距，这个尺寸直接决定了活塞的行程长度，会直接影响空压机的排气量，尺寸公差需要控制在很小的范围内，避免排气量出现偏差；二是抱箍开口的锁紧间隙，间隙太小会导致装配时卡入曲柄销困难，间隙太大则会导致抱紧力不足，工作时出现松脱异响；三是底部基座的安装定位尺寸，要和活塞的安装槽完全匹配，避免活塞运动时出现偏摆，导致活塞环偏磨、漏气，降低空压机的排气效率。

　　在实际应用场景里，这类连杆结构除了用在小型往复式空气压缩机上，经过尺寸调整后也可以用在小型隔膜泵、微型真空泵这类需要把旋转运动转化为往复直线运动的通用流体设备上，结构的通用性很强，只需要调整中心距、抱箍内径和底部安装尺寸，就可以适配不同功率、不同排气量的机型。建模过程中对各个配合面的公差预留、运动干涉检查、应力集中位置的优化，都是为了让零件在满足强度要求的前提下，尽可能简化结构、降低制造成本，同时提升长期运行的可靠性，毕竟小型空压机的应用场景非常广泛，从家装喷漆、轮胎充气到小型气动工具供气，都需要设备能长时间稳定运行，作为核心传动部件的连杆，其结构设计的合理性直接决定了整台设备的使用寿命和运行稳定性。
