汽车发动机三拐曲轴结构设计方案

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，这款三拐曲轴的结构设计，主要适配小排量直列三缸车用动力单元，也可移植到通用小型汽油机、农用机械动力头的动力输出端做结构参考。从实际装车的工况边界来看，这类曲轴的主轴颈与缸体主轴承座配合，需要承受交变的燃烧爆发压力、活塞连杆组往复惯性力以及旋转离心力的复合作用，设计阶段首先要平衡各曲拐的配重差，避免运转过程中产生一阶、二阶往复惯性力矩的不平衡量，减少整机怠速与常用转速区间的振动传递。

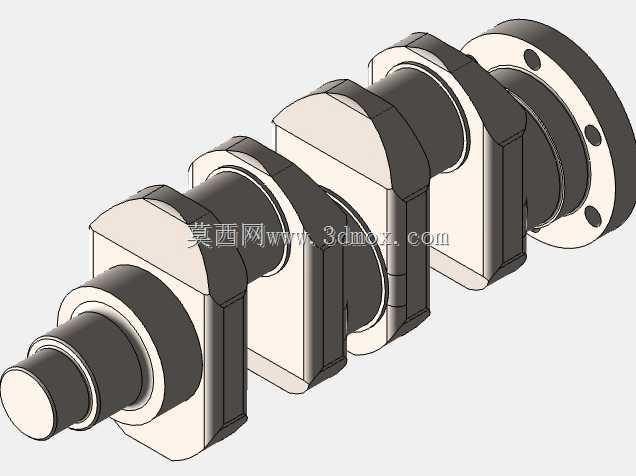

　　从结构细节来看，这款曲轴采用整体式锻造结构的建模思路，三个曲柄销呈120度夹角均匀分布，保证三缸机的点火间隔均匀，每个曲柄臂的配重块轮廓都经过偏心质量核算，抵消连杆轴颈旋转产生的离心力，降低主轴承的载荷峰值。输出端采用带螺栓孔的法兰结构，用于连接飞轮总成或者动力输出联轴器，法兰端的定位止口尺寸与飞轮中心定位孔做间隙配合设计，保证装配同轴度，避免动力输出端的跳动量超标。输入端的轴颈结构预留了正时齿轮、机油泵驱动齿轮的安装位，轴颈表面的油孔通路连通主轴颈与曲柄销的润滑油道，保证压力机油能够持续输送到连杆轴承的摩擦副表面，形成稳定的油膜承载。

　　建模过程中，所有轴颈的过渡圆角都做了等半径倒圆处理，避免应力集中导致的曲轴疲劳断裂风险，曲柄臂与轴颈衔接的位置没有采用直角突变结构，而是通过平滑的曲面过渡，分散高负荷工况下的应力集中点。从安装边界来看，主轴颈的直径尺寸匹配对应缸体主轴承座的轴瓦内径，轴向定位台阶设置在中间主轴颈位置，控制曲轴运转过程中的轴向窜动量在允许的公差范围内，避免轴向窜动导致的离合器分离不彻底、正时齿轮啮合偏差等问题。

　　在实际应用场景中，这类曲轴的加工需要经过锻造毛坯成型、调质热处理、轴颈粗精磨、油孔口倒角抛光、动平衡校正等多道工序，三维建模阶段就需要提前预留加工余量、热处理变形补偿量，同时考虑装配过程中的工艺避让空间，比如连杆大头装配时与曲柄臂的间隙、曲轴旋转时与缸体曲轴箱内壁的运动间隙，避免运动干涉。油道的走向设计采用斜向钻孔的工艺方案，减少工艺孔的封堵数量，降低机油泄漏的风险，油孔出口位置做了沉孔倒角，避免轴瓦油孔与曲轴油道错位时堵塞润滑油路。

　　从功能特性上看，这款三拐曲轴的结构紧凑，整体长度较短，适配横置前驱车型的动力舱布局，能够在有限的布置空间内输出足够的扭矩，配重块的轮廓设计兼顾了动平衡需求与曲轴箱的内部空间，不会在曲轴高速旋转时碰撞曲轴箱内壁或者机油集滤器。轴颈的表面粗糙度要求在建模时也做了对应标注参考，主轴颈与连杆轴颈的表面需要达到高频淬火后的硬度要求，提升耐磨性能，延长整机的大修间隔。

　　在做结构选型参考时，设计人员可以基于这个模型调整曲拐的冲程长度，适配不同排量的动力单元，也可以修改配重块的偏心质量，匹配不同重量的活塞连杆组，平衡不同转速区间的振动表现。法兰端的螺栓孔分布圆尺寸可以根据匹配的飞轮、离合器总成参数做调整，输入端的轴颈长度也可以根据前端轮系的布置需求做适配修改，整体模型的参数化特征保留了足够的修改空间，方便不同项目的结构适配。
