公制轴承支撑阶梯轴结构设计

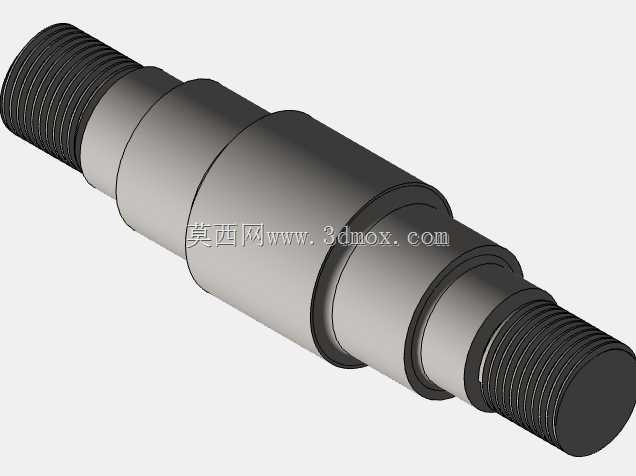

　　该轴类零件为公制规格的轴承配套支撑轴，主要应用于中小型旋转传动机构中，承担轴承内圈定位、旋转扭矩传递、回转部件支撑的核心作用，常见于小型减速箱、动力输出单元、精密传动模组等需要稳定回转支撑的设备场景。从结构设计来看，整体采用阶梯轴布局，两端设置外螺纹结构，用于配套锁紧螺母实现轴承内圈的轴向锁紧固定，避免回转过程中轴承出现轴向窜动，螺纹段的直径与长度匹配常规公制锁紧螺母的安装尺寸，无需额外加工适配结构即可直接完成装配。

　　中间多段不同直径的轴肩结构，分别承担不同的功能：直径最大的轴段为轴承安装位的定位基准面，轴肩端面的垂直度直接决定轴承安装后的端面跳动精度，设计时该轴肩的过渡圆角严格匹配对应公制轴承的内圈倒角尺寸，既保证轴承端面能完全贴合定位面，又避免圆角干涉导致轴承安装不到位。相邻的稍小直径轴段为轴承配合面，采用基孔制过渡配合公差，保证轴承内圈与轴的结合强度，同时兼顾装配时的压入便利性，不会出现过盈量过大导致轴承内圈胀裂、或是间隙过大导致配合面打滑磨损的问题。

　　两端螺纹段与轴承安装位之间设置有退刀槽结构，退刀槽的宽度与深度既满足螺纹加工时的退刀需求，也可作为密封圈的安装位，部分需要润滑密封的传动场景中，可在该槽位加装骨架油封，避免腔体内部润滑脂泄漏，同时阻挡外部粉尘、碎屑进入轴承滚道。从安装边界来看，该轴的总长、各轴段直径、轴肩位置均严格遵循公制机械设计标准，两端螺纹段的长度预留了足够的螺母锁紧行程，同时不会超出安装腔体的轴向空间，中间轴承安装位的直径公差、圆柱度、表面粗糙度均满足滚动轴承的安装要求，装配时可直接将轴承内圈加热后热装至对应轴段，待冷却后即可实现牢固结合。轴的两端中心位置可根据使用需求加工中心孔，作为车削、磨削加工时的定位基准，也可作为装配时的顶尖支撑位，保证轴的回转精度。

　　在实际设备运行中，该轴主要承受径向载荷，同时可承受少量的轴向载荷，匹配深沟球轴承使用时，可满足中等转速下的连续运转需求，轴的材质选用常规中碳钢调制处理，表面硬度满足轴承配合面的耐磨要求，芯部韧性足够承受传动过程中的冲击载荷，无需额外进行表面渗碳等特殊处理即可满足多数通用传动场景的使用需求。设计过程中充分考虑了加工工艺性，所有轴段均为回转体结构，可通过普通车床完成粗加工，外圆磨床完成配合面的精加工，螺纹段可通过车削或是滚丝工艺加工，没有复杂的异形结构，加工难度低，量产时的工艺一致性容易保证，适合通用传动场景的批量配套使用。轴的各过渡位置均设置有合理的圆角，避免应力集中导致轴在交变载荷下出现断裂失效，尤其是轴肩位置的圆角半径，在不干涉轴承安装的前提下尽可能取大值，有效降低应力集中系数，提升轴的疲劳强度。两端的螺纹段精度选用中等公差精度，既保证锁紧螺母的顺畅旋合，又避免螺纹间隙过大导致锁紧后出现松动，实际使用时可配合弹簧垫圈或是止动垫片实现防松，满足长时间运转的可靠性要求。
