系列规格工业铰接连接组件结构设计

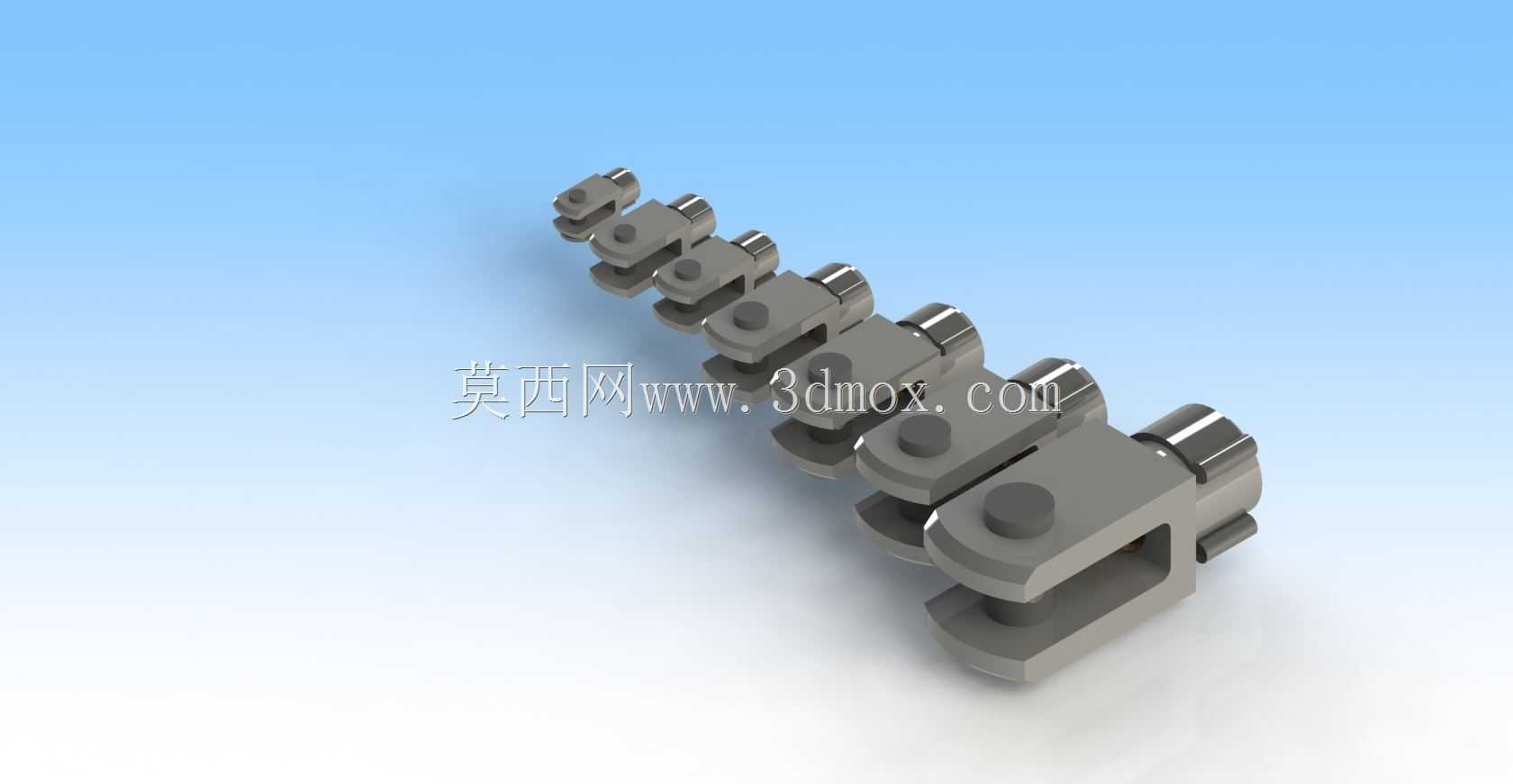

　　这套不同规格的铰接连接组件，主要应用在工业自动化生产线的连杆传动机构、物流输送设备的护栏调节段、工装夹具的活动压紧单元、检测设备的姿态调整支架等场景中，作为两个相对运动部件之间的活动铰接载体，承担载荷传递同时允许连接端在限定角度范围内做回转摆动，避免刚性连接在设备运行过程中因装配误差、运行振动产生的应力集中问题。从实际使用场景来看，这类铰接件在轻工包装线的推料连杆、仓储分拣设备的挡料摆臂、光伏组件生产线的姿态调整架上都有大量应用，不同规格的组件对应不同的载荷等级和安装空间需求，整套系列化的设计可以覆盖从几十牛到数千牛的铰接载荷场景，不需要设计人员单独针对每个安装位重新做铰接结构的非标设计，大幅缩短设备开发的结构选型周期。

　　从功能特性上看，每个铰接单元都采用U型叉体配合圆柱销轴的经典结构，叉体开口端预留了足够的摆角避让空间，销轴与叉体的配合面做了公差适配，既保证铰接转动的顺畅度，又控制了径向配合间隙，避免传动过程中出现回程间隙影响设备运行精度。叉体的连接端采用外圆柱定位结构，安装时可以直接插入对应安装板的预制孔内做径向定位，配合端面的贴合限位实现快速装配，不需要额外做复杂的找正工序。销轴端部做了防脱结构设计，设备长期运行过程中不会因为振动出现销轴窜出脱落的问题，降低设备日常运维的检查频次。

　　设计思路上，这套组件采用了系列化参数化的设计逻辑，以最小规格的铰接件为基础，按照载荷等级等比例放大叉体厚度、销轴直径、连接端外径等核心尺寸，所有规格的铰接件摆角范围保持一致，安装逻辑完全统一，设计人员在做整机结构布置时，可以根据每个铰接点的计算载荷直接选用对应规格的组件，不需要调整相邻部件的安装接口形式，大幅降低系列化设备设计过程中的接口适配工作量。建模过程中对每个配合面都做了干涉检查，模拟了最大摆角状态下叉体与外接部件的间隙，确保在极限摆动位置不会出现结构磕碰，同时对销轴的剪切强度、叉体开口端的抗弯强度做了仿真校核，保证额定载荷下的结构安全系数满足工业设备的使用要求。

　　外形尺寸与安装边界方面，整套组件从最小规格到最大规格，连接端外径按梯度递增，每个规格的U型叉体内槽宽度与对应厚度的外接连杆适配，安装时只需要在被连接件上加工对应直径的安装孔，保证孔的端面与铰接件安装端面贴合即可，铰接点的回转中心到安装端面的距离每个规格都做了标准化设定，设计人员在做连杆长度计算时可以直接调用参数，不需要重新测量模型尺寸。铰接件的整体外形做了倒角处理，没有尖锐的棱角，避免装配和运维过程中出现划伤风险，外露的金属面结构规整，不需要额外做表面防护处理就可以满足常规工业车间的使用要求，如果应用在腐蚀环境中，也可以直接在现有模型基础上调整材质参数做表面处理适配，不需要修改核心结构尺寸。
