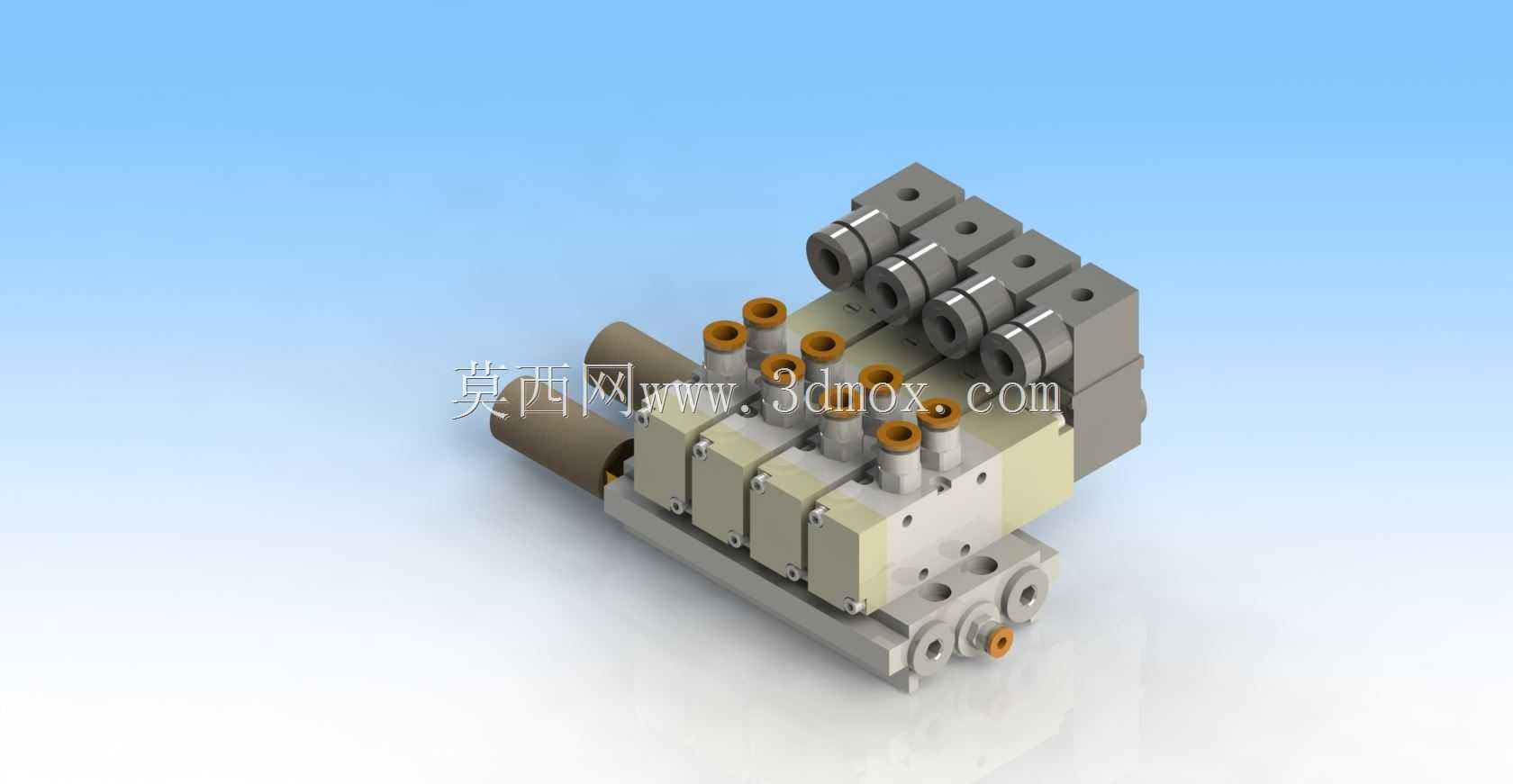

四阀组集成式气动歧管底座结构

　　在气动控制回路的现场搭建中，单阀独立安装往往会带来管路杂乱、占用安装空间大、接头泄漏点多的问题，这款四阀集成歧管底座，正是针对这类痛点设计的气路分配构件。从实际应用场景来看，这类构件常出现在自动化生产线的气动控制站、小型专用设备的阀岛集成单元、检测工装的气路控制模块中，用来统一承接四组1/8规格气动阀的安装，同时完成主气路的分流与排气路径的整合，无需为每一个阀门单独配置进气与排气接头，大幅减少现场配管的工作量。

　　从功能特性上看，这款歧管底座将进气主通道、工作输出通道、排气通道全部集成在本体内部，本体上加工有与四组阀门对应的安装定位面，每个阀位都预留了对应的密封槽，安装阀门时只需在密封槽内放置适配密封圈，通过阀件自带的安装螺钉锁紧即可完成气路连通，不需要额外缠绕生料带或是涂抹密封胶，后期更换单阀时也不会影响其他阀位的气路密封性能。底座侧面预留了主进气口与公共排气口的连接螺纹，规格为1/8管螺纹，可直接适配常规气动快插接头，主气路从侧端进入后，通过内部贯通的流道均匀分配到四个阀位，每个阀位的输出气路垂直通向阀件安装面，排气则通过内部的公共排气通道汇总到侧端排气口，可统一连接消声器降低排气噪音，也可按需连接排气洁净装置收集排出的压缩空气杂质。

　　设计思路上，这款构件优先考虑了安装的兼容性与流道的压损控制，内部流道采用等通径设计，避免因流道截面突变导致的供气压力不足，四个阀位的安装间距严格匹配对应规格电磁阀的安装尺寸，保证阀件安装后不会出现干涉，底座底部加工有两个贯通的安装沉孔，可通过螺栓直接固定在安装面板或是设备型材上，安装孔的位置避开了内部流道，防止钻孔时打穿气路造成泄漏。本体材质采用常规气动元件常用的压铸铝合金，表面做阳极氧化处理，兼顾轻量化与抗腐蚀性能，能够适应车间内常规的温湿度环境，不会轻易出现锈蚀导致气路堵塞或是密封失效的问题。

　　从安装边界来看，这款歧管底座的整体宽度适配四联阀的总安装宽度，长度方向预留了足够的接头操作空间，安装时底部距离设备内壁需要留出至少10mm的间隙，避免底座底部的工艺孔与安装面贴合过严造成积液，侧面的主气路接口距离相邻构件需要留出至少20mm的操作空间，方便接头的拆装与气管的插拔。阀件安装面的平面度控制在0.02mm以内，保证密封圈压缩量均匀，不会出现局部密封不严的情况，每个阀位的定位销孔与阀件上的定位销精准配合，避免阀件安装错位导致气路连通异常。在实际选型使用时，这款底座适配的是1/8接口规格的VALVULAS系列气动阀，单路额定流量能够满足常规气缸、气动夹爪的供气需求，公共排气通道的通径足够同时排出四个阀位的排气量，不会出现排气背压过高导致阀件动作迟缓的问题。

　　在三维建模过程中，这类构件需要重点关注内部流道的布尔运算准确性，避免出现流道残留薄壁导致的气路串通问题，安装孔的位置需要与对应阀件的安装孔位做完全的同轴配合，密封槽的尺寸需要匹配对应规格密封圈的线径，保证密封圈压缩量在合理范围内，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足导致气路泄漏。同时建模时需要预留足够的拔模斜度，适配压铸生产的工艺要求，所有外部棱边都做了小倒角处理，避免安装时划伤操作人员或是损坏气管。
