多规格杆端关节轴承圆端连接组件

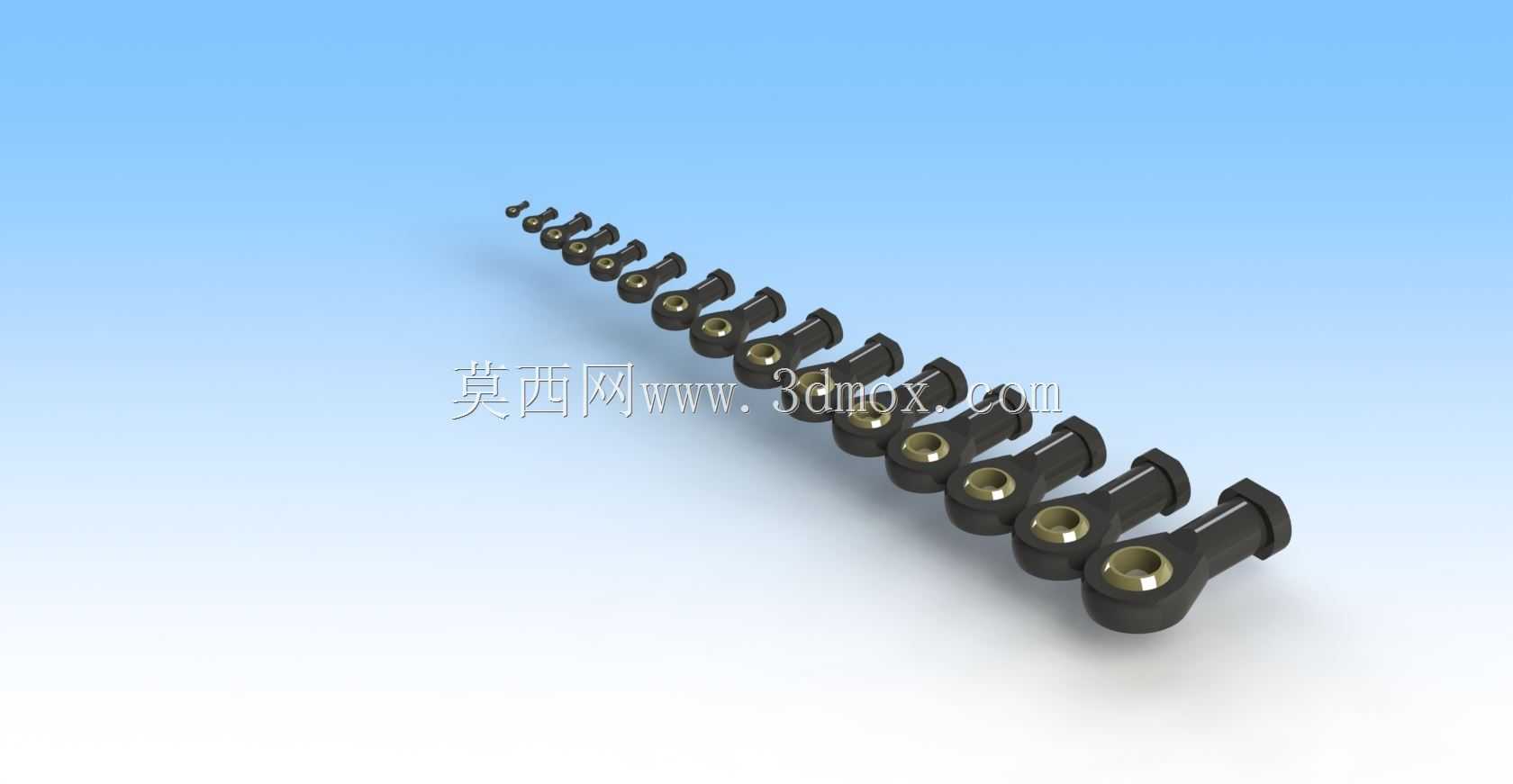

　　这套不同规格的圆端杆端连接部件，是机械传动与铰接结构里常用的基础连接件，日常在自动化生产线的连杆机构、轻工机械的摆臂结构、检测设备的可调支撑端、小型工程机械的操纵连杆组里都能见到它的身影。它的核心作用是在存在一定角度偏差的两个传动部件之间，实现可靠的铰接传动，既可以传递往复的推拉力，也能补偿连接端因为安装误差、运行形变带来的角度偏移，避免刚性连接造成的部件憋劲、磨损加剧问题。从结构设计上看，这类圆端接头采用杆端内嵌自润滑衬套加金属球头的组合结构，外圈的主体部分采用高强度工程塑料或者压铸合金材质成型，内嵌的金属球头经过表面硬化处理，和衬套之间的配合间隙控制在微米级，既保证铰接转动的灵活性，又不会因为间隙过大造成传动空程。

　　不同规格的产品对应不同的额定载荷，从最小号适配的微型连杆机构，到大号适配的重载操纵连杆，球头直径、杆部螺纹规格、主体外形尺寸都按照载荷梯度做了标准化的尺寸递进，选型的时候只需要匹配对应连杆的受力大小、安装端的螺纹规格，以及铰接需要的最大摆角范围，就能快速选到适配的型号。在安装边界上，这类圆端接头的安装端分为外螺纹和内螺纹两种适配形式，图中展示的系列都采用外螺纹连接端，螺纹精度满足普通传动级的配合要求，安装时只需要在连杆端部加工对应规格的内螺纹，将接头旋入后用锁紧螺母锁死即可完成固定；球头端的连接孔用来和固定销轴配合，销轴和内孔的配合采用间隙配合，保证铰接转动顺畅，同时销轴端部需要加装开口销或者挡圈做轴向限位，

　　避免运行过程中销轴脱出造成机构失效。设计这类零件的三维模型时，首先要确定整个系列的尺寸梯度逻辑，以球头直径作为核心参数基准，每一档规格的球头直径对应匹配的主体壁厚、螺纹大径、整体长度都按照等强度原则做缩放，保证不同规格的产品在额定载荷下的安全系数保持一致，不会出现某一档规格强度过剩或者不足的问题。建模过程中要注意球头和外圈衬套的配合面公差，预留出自润滑衬套的安装余量，同时主体外侧的加强筋位置要对应受力方向布置，避免在承受最大推拉力的时候出现主体断裂的情况。另外，这类接头的最大摆角是重要的性能参数，建模时要通过运动仿真验证摆角范围，确保在极限摆角下，球头不会和外圈主体发生干涉，同时衬套的包覆面积足够，不会因为摆角过大造成球头脱出。

　　在实际设备维护中，这类带自润滑衬套的圆端接头不需要定期加注润滑脂，衬套本身的自润滑材料可以在长期运行中保持较低的摩擦系数，只有当铰接间隙超过允许值的时候才需要整体更换，维护成本很低。在一些对传动精度要求较高的场合，比如检测设备的可调定位连杆，还可以选用带预紧结构的型号，通过调整外圈的锁紧结构消除球头和衬套之间的间隙，提高传动的刚性和位置精度。
