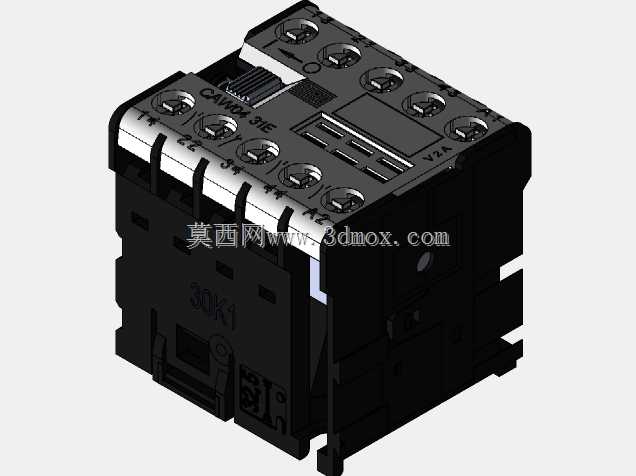

WEG小型接触器三维结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:565515
  • WEG小型接触器三维结构设计

  在低压电气控制回路的设计选型环节,这类小型接触器是极为常见的执行类元件,常被用于小功率电机的直接启停控制、照明回路通断、自动化设备的信号切换与负载驱动场景,在机床控制盘、小型自动化产线、楼宇配电的末端控制箱、民用设备的电控单元里都能见到它的身影。不同于大电流等级的框架式接触器,这类迷你型产品的核心设计目标是在有限的安装空间内,实现稳定的小电流负载通断能力,同时兼顾安装便捷性与接线可靠性。从三维结构来看,这款产品采用了模块化的紧凑布局,主体外壳采用阻燃工程塑料材质,将电磁驱动机构、触点总成、灭弧结构完全包裹在内部,顶部的接线端子采用带标识的螺钉压接结构,每个端子旁都清晰标注了主回路、辅助回路的接线位编号,避免现场接线时出现错接问题。

  主触点区域设置了小型灭弧栅结构,能够在触点分断小电流负载时快速切割熄灭电弧,减少触点烧蚀,延长元件的实际使用寿命。电磁驱动部分采用了直流节能线圈设计,相较于传统交流线圈,吸合过程的噪音更低,长时间通电运行的温升更小,也能适配不同波动范围的控制电压,在电压不稳的工业现场也能保持可靠吸合。安装结构上,产品底部预留了标准35mmDIN导轨的卡扣结构,无需额外打孔固定,直接卡装在电控柜的标准导轨上即可完成安装,同时也预留了螺钉固定的孔位,在振动较大的设备安装场景下,可以通过螺钉进一步加固,避免运行过程中出现松动移位。外形尺寸的设计充分考虑了多元件并排安装的空间需求,整体宽度控制在极小的尺寸范围内,多台接触器并排安装时不会出现干涉,

  接线端子的间距也满足电气安全间隙要求,即使在多回路密集排布的控制箱内,也能保证相与相之间的绝缘距离,避免出现爬电、击穿风险。产品侧面预留了辅助触点模块的扩展接口,用户可以根据实际控制需求,加装不同触点配置的辅助触点块,扩展信号反馈、联锁控制的功能,无需更换整个接触器主体,提升了元件的场景适配能力。在三维建模过程中,需要重点还原的细节包括:顶部接线端子的螺钉沉孔深度、端子压线板的活动行程、导轨卡扣的弹性变形空间、侧面扩展接口的卡扣定位尺寸,这些细节直接决定了模型在做虚拟装配、电控柜布局仿真时的准确性,如果这些配合尺寸出现偏差,在后续做数字化样机验证时,就会出现元件干涉、安装间隙不足的问题,无法指导实际的柜体布局设计。触点部分的结构还原也需要注意,动触点的支持件行程、静触点的安装位置,直接关系到接触器吸合状态下的触点压力是否符合设计要求,虽然三维模型不需要做电磁仿真,但准确的机械结构尺寸能够为后续的机构运动仿真提供基础,验证分合闸过程中是否存在卡滞风险。外壳表面的散热槽设计也做了细节还原,这些浅槽既能够增加外壳的散热面积,降低长时间运行时的内部温升,也能提升外壳的结构强度,避免注塑成型后出现翘曲变形。产品正面设置了手动测试按钮,在设备调试阶段,可以不通过控制回路通电,直接手动按压按钮来测试触点的通断状态,排查回路接线故障,这个按钮的结构做了防误触设计,需要用工具或者一定力度才能按下,避免设备运行过程中被意外触碰导致回路误动作。

  从实际工程应用的角度,这类小型接触器的选型通常需要匹配负载的额定电流、控制回路电压、辅助触点数量,而准确的三维模型能够帮助电气工程师在做柜体布局时提前核算安装空间,预留足够的接线操作空间,避免实际装配时出现元件装不下、接线工具无法操作的问题。同时在做设备的BOM统计时,准确的三维模型也能直观呈现元件的外形特征,避免采购时出现型号错买的问题。建模时对安装卡扣的弹性结构做了简化处理,但保留了卡扣的关键定位尺寸与安装行程,确保在虚拟装配时能够模拟真实的卡装手感,验证导轨安装时的配合间隙是否合理。接线端子的压线范围也在模型结构上做了对应体现,不同线径的导线接入后,压线板的倾斜角度、螺钉的拧紧行程都符合实际产品的参数范围,能够帮助布线工程师提前规划导线的弯曲半径,避免接线时导线过度弯折损伤线芯。
