双层工业操作检修钢平台结构设计

　　这套双层钢结构操作平台，主要面向工业厂区内设备高位操作、日常巡检检修、管线布设承载这类场景设计，常见于生产车间大型设备旁、仓储区高位拣选工位、厂区管廊跨接区域，用来解决地面到不同高度作业面的人员通达、临时作业承载、物料临时堆放的需求，替代传统临时搭设的脚手架，兼顾长期使用的结构稳定性与作业安全性。

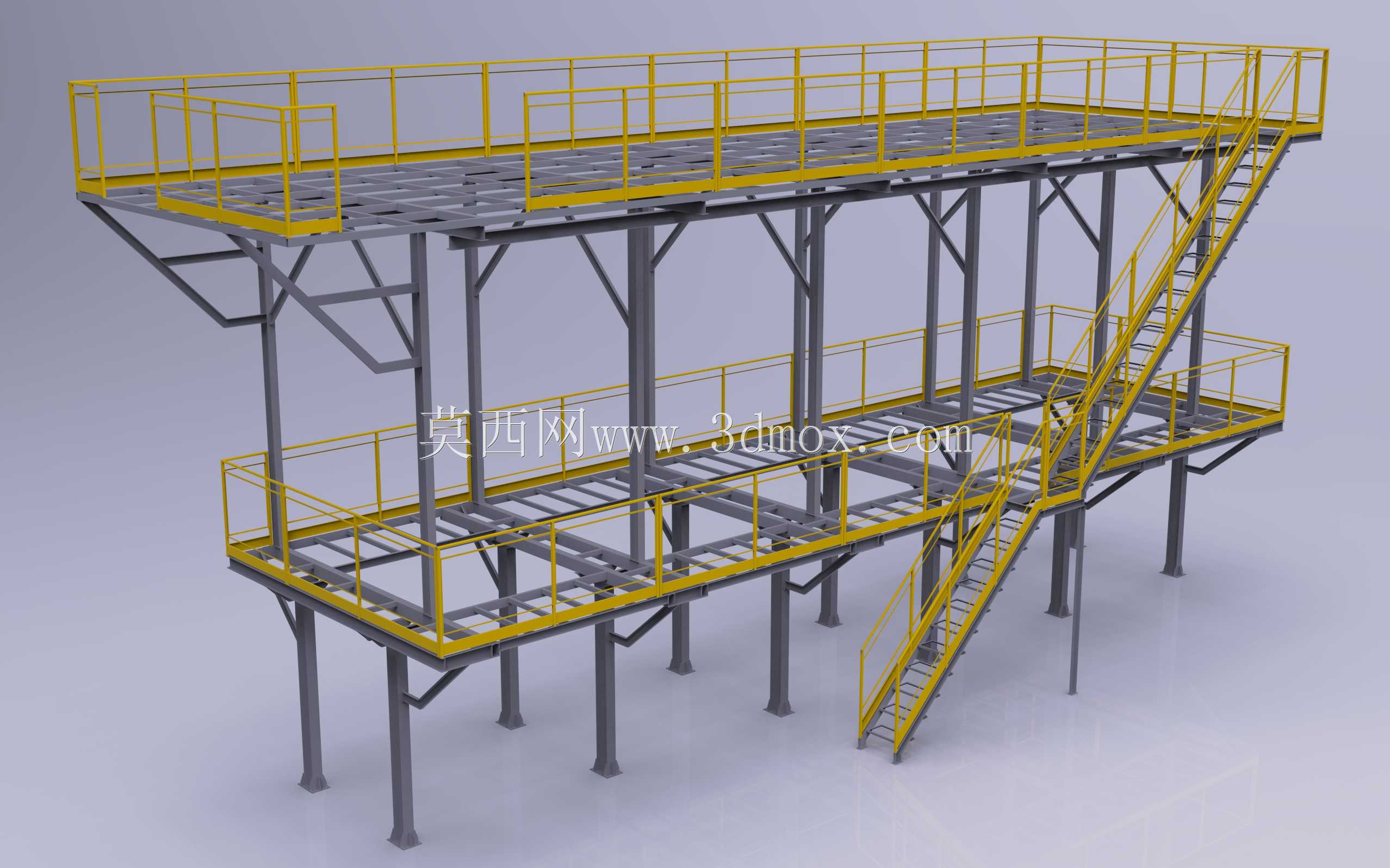

　　从结构布局来看，平台采用上下两层平行作业面设计，下层作业面距离地面高度适配常规中型设备的中部操作位，上层作业面高度匹配设备顶部检修、管阀操作的高度需求，两层之间通过斜向钢梯连通，钢梯踏步采用防滑格栅板设计，踏步倾角控制在45度以内，符合工业登高梯的安全通行要求，人员携带轻型工具上下时不会有过陡的攀爬感。平台的支撑体系采用多根等间距布置的H型钢立柱，立柱底部设置带地脚螺栓孔的底板，可直接通过膨胀螺栓或预埋螺栓固定在硬化混凝土地面上，安装时不需要额外做复杂的基础处理，只要地面承载力满足每平米不低于五百公斤的要求即可布设，适配大多数现有工业厂房的地面条件。

　　平台的作业面铺板全部采用钢格栅板，格栅间隙控制在30mm以内，既可以保证作业面的承载能力，也能避免工具、小零件从缝隙掉落，同时格栅的镂空设计不会积灰、积水，在有喷淋、粉尘的车间环境里也能保持作业面整洁，不会因为积液造成人员滑倒。两层平台的临边全部设置双横杆黄色防护护栏，护栏高度1.2米，底部设置100mm高的挡脚板，能有效防止人员失足坠落、工具滚落，护栏采用醒目的黄色涂装，在车间环境里辨识度高，能提醒作业人员注意临边边界。

　　设计过程中优先考虑了模块化拼接的可行性，整个平台的立柱、横梁、梯段、护栏都采用分段式螺栓连接结构，不需要现场焊接作业，运输时可以拆成散件打包，进场后按照装配孔位拼接即可，安装效率比焊接式平台提升60%以上，后期如果厂区布局调整，也可以拆解后重新组装，或者根据新的作业需求增减平台段、调整梯段位置，不会造成材料浪费。结构受力计算时，作业面的均布活荷载按照每平米200公斤设计，梯段活荷载按照每平米350公斤设计，能同时满足3-5名作业人员携带轻型工具在平台上操作的承载需求，横梁与立柱的连接节点采用加劲肋补强，避免长期受载出现节点变形，立柱之间设置交叉斜撑，增强整体结构的抗侧移能力，即使车间内有行车通行带来的振动，也能保持平台结构稳定，不会出现明显晃动感。

　　从安装边界来看，整套平台的横向跨度可以根据现场实际需求调整，单段标准跨度为6米，纵向深度为3米，两层之间的净空高度不低于2米，保证人员在下层作业面通行、操作时不会碰头，钢梯的入口设置在平台端部，不会占用作业面的核心操作区域，平台边缘预留了与设备本体连接的固定耳板，如果平台紧邻大型设备布设，可以通过耳板与设备本体做软连接，进一步提升整体稳定性，不需要额外增加支撑立柱。护栏的立柱与平台边梁采用螺栓固定，后期如果需要在护栏上开设物料传递口、安装管线支架，只需要拆卸对应位置的护栏段即可改造，不会破坏主体结构。

　　在实际使用场景中，这类平台可以搭配设备旁的操作箱、管线桥架布设，上层平台可以作为管阀操作、设备顶部巡检的固定工位，下层平台可以作为设备中部维护、临时工具放置的区域，相比移动式登高梯，固定平台的作业范围更大，人员在平台上移动时不需要反复挪动梯具，能大幅提升高位作业的效率，同时固定护栏的防护等级也远高于移动式梯具的防护标准，降低高位作业的坠落风险。平台的钢结构表面全部做除锈后喷涂防锈底漆加面漆处理，面漆采用耐磨的聚氨酯材质，在普通工业环境下的防锈年限可以达到8年以上，如果是在腐蚀较强的化工车间场景，也可以更换为镀锌钢构件，提升抗腐蚀能力，延长结构使用寿命。
