内燃机带连杆活塞组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:565604

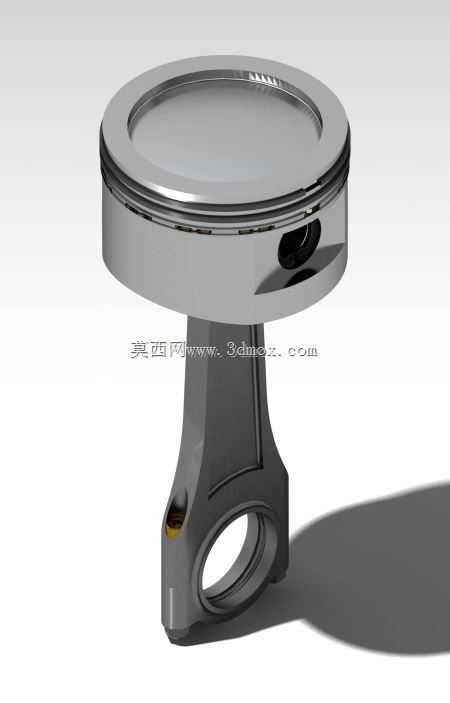

  • 内燃机带连杆活塞组件结构设计

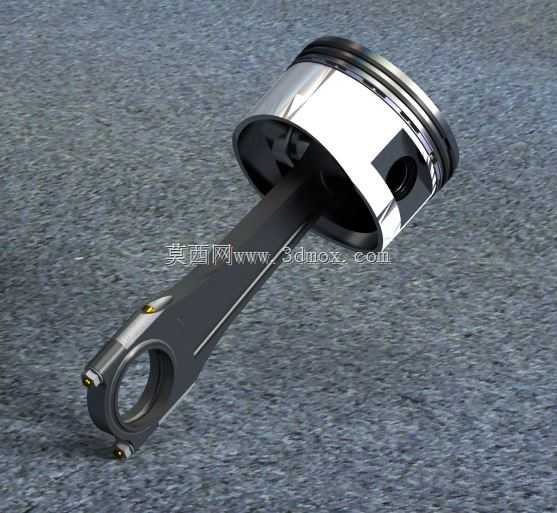

  • 内燃机带连杆活塞组件结构设计

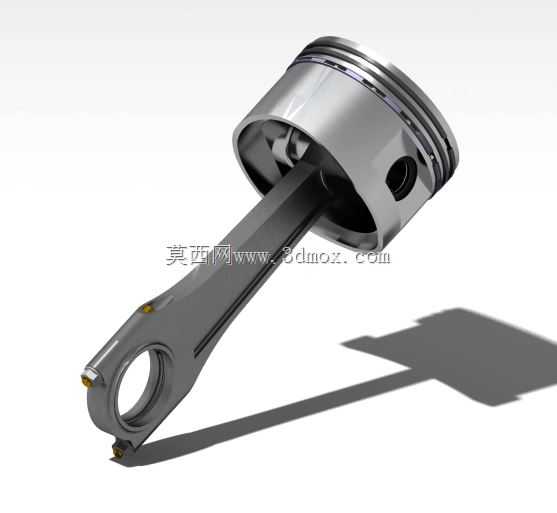

  • 内燃机带连杆活塞组件结构设计

  这套活塞连杆组件是往复式内燃机动力转换的核心执行部件,日常在小排量通用汽油机、摩托车动力单元、小型通用发电机组的动力舱内都能见到它的工作身影,其核心作用是承接燃烧室燃气爆发产生的轴向推力,通过连杆的铰接传动把活塞的直线往复运动转化为曲轴的旋转扭矩,最终向外输出可用动力。从结构设计逻辑来看,活塞头部采用了三道环槽的布局,最上方两道为气环安装位,依靠环体自身弹力与缸壁紧密贴合,密封燃烧室高压燃气,避免做功冲程燃气下窜至曲轴箱造成功率损失,最下方一道为油环安装位,负责在活塞往复运动时刮除缸壁多余润滑油,防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部设计为微椭圆型面,匹配热态下活塞受热膨胀的形变规律,冷态装配时裙部与缸壁保留合理配合间隙,

  热态工作时裙部膨胀后可与缸壁形成均匀贴合面,既避免冷启动敲缸异响,也能防止热态下活塞卡滞拉缸。活塞销座采用对称式加强筋结构,连接活塞本体与活塞销,销孔内加工有高精度配合面,与活塞销采用过渡配合,销座两端预留卡环槽,安装弹性卡圈限制活塞销轴向窜动,避免销体脱出刮伤缸壁。连杆部分采用工字型截面的杆身设计,在保证整体抗弯、抗扭强度的前提下尽可能降低自身往复运动质量,减少曲轴高速旋转时的惯性力负载,连杆小头端加工有衬套安装孔,压入铜基合金衬套后与活塞销形成铰接副,衬套内表面加工有布油槽,可存储飞溅润滑的机油,降低铰接部位的摩擦磨损;连杆大头端为分体式结构,通过两个高强度连杆螺栓与连杆盖紧固,接合面采用定位套精准定位,

  保证装配后大头孔的圆度公差,大头孔内安装轴瓦与曲轴曲柄销形成转动副,轴瓦表面的减磨合金层可承受交变冲击载荷,同时适配压力润滑的油路结构。从安装边界来看,活塞头部外径需与对应缸径的气缸套形成滑动配合,整体装配后活塞在上止点时,顶面与气缸盖燃烧室保留合理压缩余隙,保证设计压缩比符合动力输出要求;连杆中心距需匹配曲轴曲柄半径与活塞行程的对应关系,避免活塞运动到上下止点时与气门、缸盖发生运动干涉。实际建模过程中,活塞环槽的宽度公差、环岸的厚度尺寸都经过受力校核,保证燃气爆发压力下环岸不会出现断裂失效;连杆杆身的过渡圆角、大头与杆身的连接部位都做了应力释放的圆弧处理,避免交变载荷下应力集中造成连杆断裂。

  这套组件的运动轨迹直接决定了内燃机的运转平顺性,活塞销孔的偏心设计可在活塞换向时减小敲缸噪声,连杆大小头孔的平行度公差严格控制在合理范围内,避免活塞在缸内出现偏磨,延长缸套与活塞环的使用寿命。在实际设备选型匹配时,这套组件可适配排量125mL到250mL的单缸四冲程汽油机,对应额定转速区间在6000rpm到9000rpm,可承受最高8MPa左右的燃烧室爆发压力,组件整体动平衡精度满足高速往复运动的要求,装配时需注意活塞顶部的朝向标记与连杆的喷油孔方向对齐,保证压力润滑时机油可精准喷射到活塞销座与缸壁部位,形成稳定润滑油膜。
