双节式万向联轴器传动结构设计

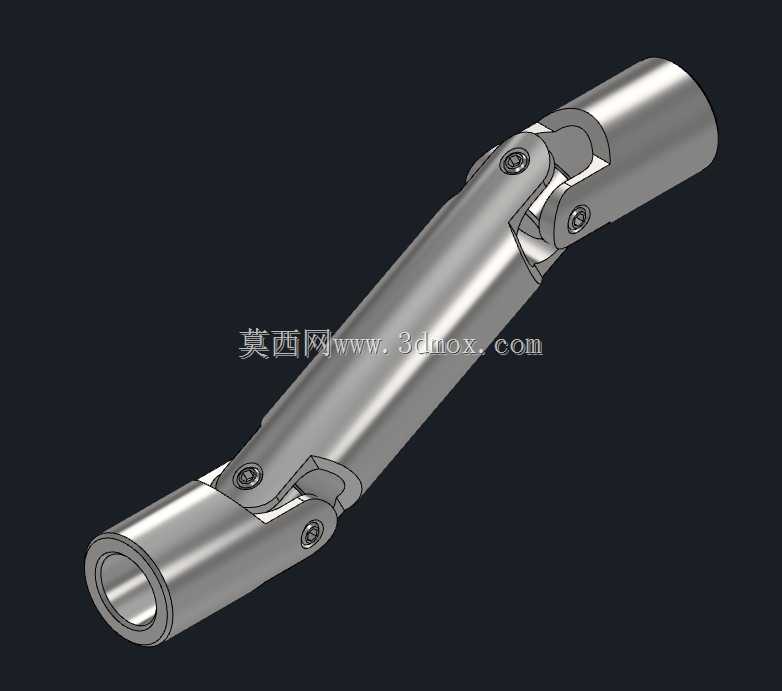

　　在各类需要非同轴传动的机械系统中，这类双节万向铰接结构是解决轴线偏斜工况下扭矩传递的核心部件，常见于机床进给机构、轻工包装设备传动链路、小型工程机械操纵联动机构、测试设备角度调节传动段等场景，尤其适用于两轴存在平行偏移、角向偏移，且传动过程中偏移量存在小幅动态变化的安装工况。和单节万向节相比，双节结构的核心优势在于可以通过中间段的长度适配，抵消单节万向节传动过程中存在的从动轴转速波动问题，当输入轴与输出轴轴线平行时，合理布置两端铰接的相位，可实现输入输出端的等角速度传动，避免转速脉动带来的传动冲击、振动与附加载荷，这也是很多对传动平稳性有要求的偏置传动场景优先选用双节结构的核心原因。从结构设计逻辑来看，整个部件分为三个主体段：

　　两端的轴套连接段、中间的传动连杆段，以及四处铰接销轴副。两端的轴套采用空心圆柱结构，内孔可根据配套轴的形式设计为光孔紧配、键槽连接、顶丝锁紧或者方孔插接等形式，适配不同的轴端连接需求，轴套的铰接端采用叉形耳座结构，耳座上加工有同轴的销轴安装孔，孔位与轴套主体轴线保持严格垂直，保证铰接转动的自由度仅在预设平面内。中间连杆段的两端同样加工有叉形耳座，且两端耳座的相位保持严格一致，这是保证双节万向节等速传动的关键设计点——两端铰接的回转平面处于同一平面时，输入轴的角位移经过第一节万向节产生的波动，会被第二节万向节完全补偿，最终输出端的转速与输入端保持一致。铰接位置采用销轴与轴孔间隙配合的设计，配合间隙控制在0.02-0.05mm区间，

　　既保证铰接转动的灵活性，避免卡滞，又不会因间隙过大导致传动回程误差超差，销轴端部可采用卡簧、铆边或者紧定螺钉的方式进行轴向固定，防止传动过程中销轴脱出。从安装边界来看，这类结构的安装尺寸需要重点关注几个参数：首先是两端轴套的内孔直径与配合长度，直接决定了可适配的传动轴轴径范围与连接强度；其次是完全伸直状态下的总长度，以及最大折角状态下的最小安装长度，用于核算传动链路的轴向安装空间；第三是单节的最大允许折角，常规小型双节万向节单节折角通常不超过45度，折角过大会导致销轴受力急剧恶化，大幅降低部件使用寿命，实际选型应用中通常会将工作折角控制在最大允许折角的三分之二以内，预留足够的安全余量。在实际应用中，

　　这类结构的受力特点也需要在设计阶段充分考量：扭矩传递过程中，销轴会承受剪切应力与挤压应力，耳座根部会承受弯曲应力，因此在三维建模阶段，需要对耳座根部做合理的圆角过渡，避免应力集中导致的断裂失效；销轴通常选用高强度合金钢材料，表面做淬火处理提升耐磨性能，轴套与中间连杆可根据载荷等级选用中碳钢或者铝合金材料，兼顾强度与轻量化需求。不同于刚性联轴器只能传递同轴扭矩的特性，这类万向铰接结构可以在一定范围内补偿安装误差、设备运行过程中机架变形带来的轴线偏移，降低传动链路对安装同轴度的严苛要求，减少装配调试的工作量，同时在传动过程中可以吸收小幅的冲击载荷，起到一定的缓冲作用。建模过程中需要重点保证各铰接位置的同轴度、相位精度，装配时需要验证全折角范围内的转动灵活性，不存在卡滞、干涉点，同时要保证两端轴套在任意折角状态下，都能与配套传动轴保持可靠连接，不会出现松脱。对于有高速传动需求的场景，还需要在建模完成后对整个部件做动平衡校核，避免因结构不对称带来的高速振动问题。
