倾斜安装支撑焊接机架结构设计

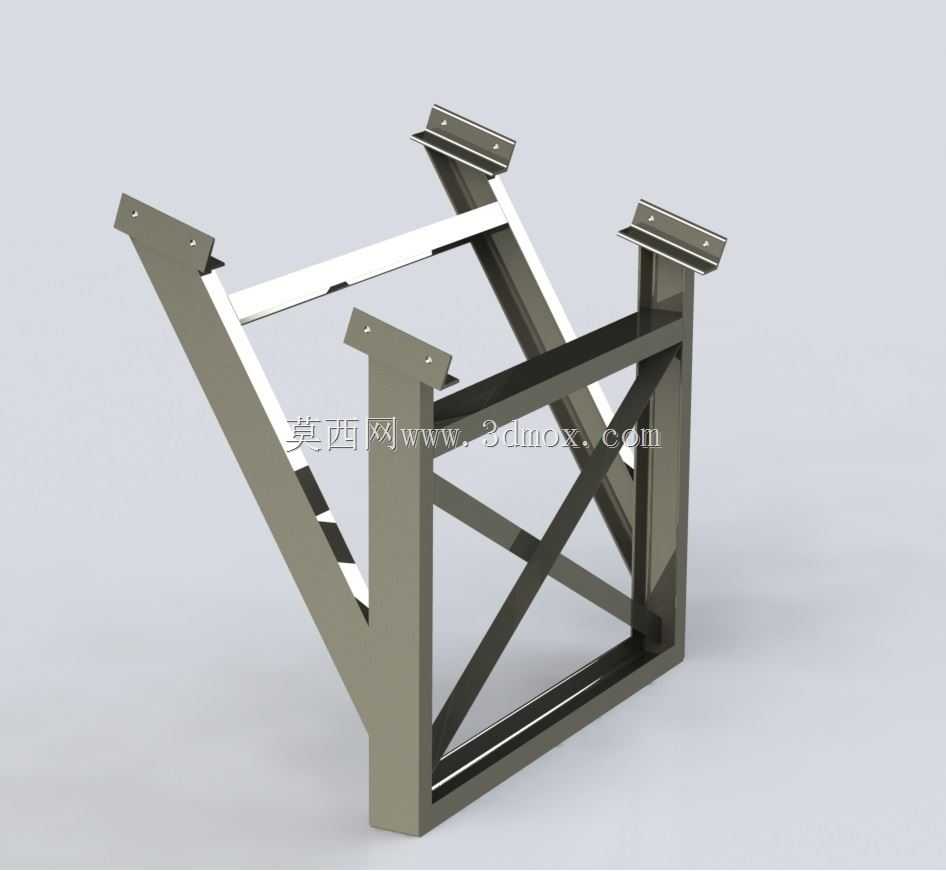

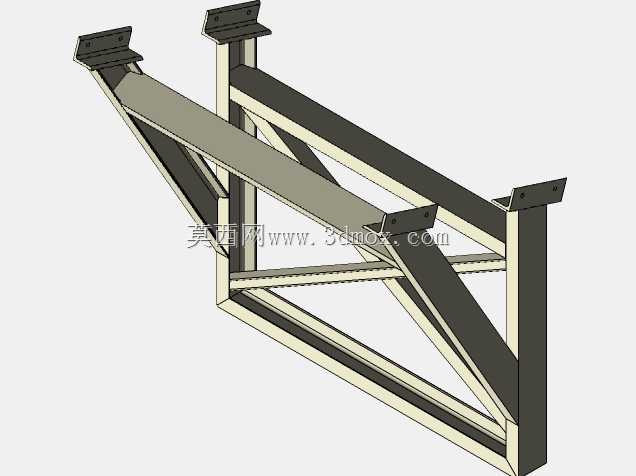

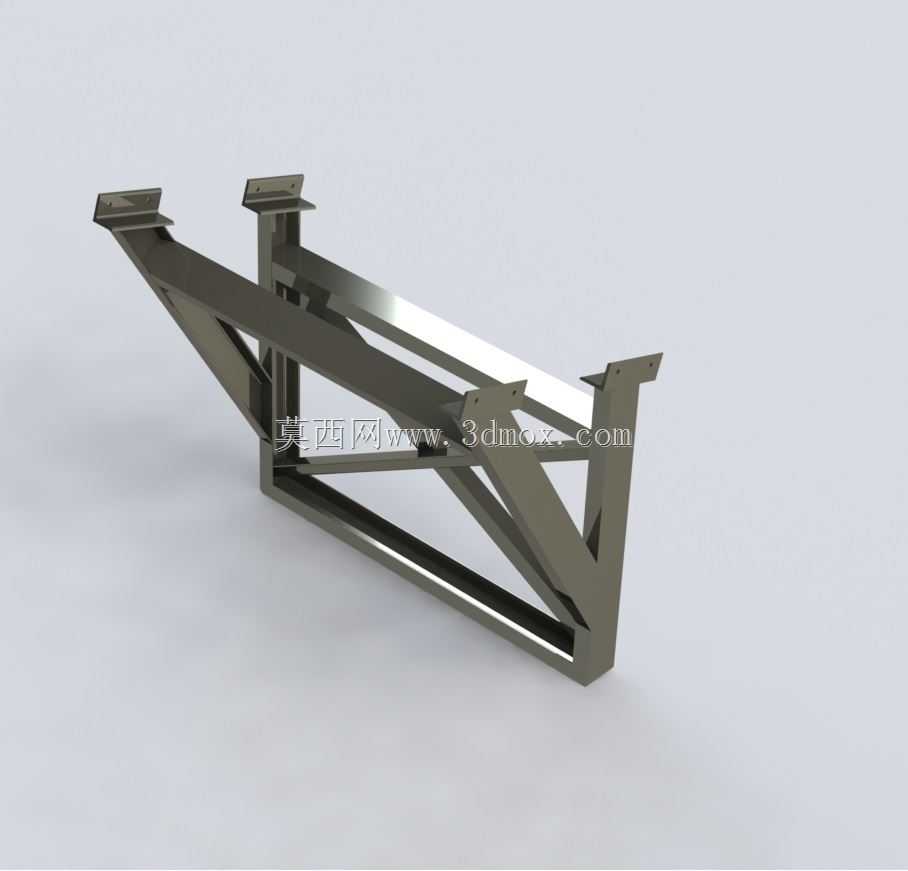

　　该支撑机架主要面向需要倾斜布设功能组件的工业安装场景，常见于生产线物料导向工位、检测设备探头倾斜架设、户外设备倾角安装固定等工况，核心作用是为上部搭载的功能部件提供稳定的刚性支撑，同时通过预设的倾斜安装面，保证搭载部件的工作角度符合工艺要求，无需额外加装角度调节垫块即可完成定位安装，减少现场安装的调整工作量。从结构功能来看，机架整体采用型钢焊接成型，主体承力构件选用矩形截面型钢，相比同规格角钢具备更好的抗扭与抗弯性能，四个上部支腿顶端预留带安装孔的连接法兰面，法兰面与机架底面呈固定倾斜夹角，可直接与上部搭载设备的安装底座通过螺栓紧固，无需现场配焊连接座。中部设置横向连接横梁与交叉斜撑结构，交叉斜撑采用扁钢或小型矩形钢制作，

　　沿机架受力薄弱的对角线方向布设，可有效抵消上部倾斜载荷带来的侧向分力，避免机架长期受偏载出现焊接部位开裂、支腿形变偏移的问题。底部为矩形闭合框架结构，可通过底部框架上预留的安装孔与地面或下部设备平台进行锚固，底部框架的平面度在设计时控制在合理公差范围内，保证安装后机架整体不会出现翘曲。设计过程中首先根据上部搭载设备的重量、倾斜角度要求计算各承力构件的载荷工况，倾斜状态下上部载荷会分解为垂直向下的正压力与沿倾斜方向的剪切力，因此在支腿与横梁的连接节点处做了加劲板补强，所有焊接节点均采用满焊工艺要求，避免点焊连接在长期交变载荷下出现脱焊。支腿的倾斜角度经过受力优化，既保证上部安装面的角度符合使用要求，

　　又让支腿的受力方向尽可能沿构件轴向传递，减少构件承受的弯曲力矩，提升整体结构的承载效率。外形尺寸方面，机架整体占用的地面投影为矩形，四个上部安装法兰的位置度公差控制在安装要求范围内，保证上部设备安装时螺栓孔可顺利对位，不会出现错孔需要现场扩孔的情况；安装边界上，机架侧向突出的斜撑结构不会超出底部框架的投影范围过多，可适配紧凑的安装空间，相邻布设的设备不会与机架结构产生干涉。机架的所有外露棱边均做了倒角处理，避免安装调试过程中划伤作业人员，表面可根据使用场景做喷漆或镀锌处理，提升防锈耐腐蚀能力，适配车间、户外等不同使用环境。在实际选型使用时，可根据上部搭载设备的实际重量调整型钢的壁厚规格，若搭载设备重量较大，

　　可适当增加中部斜撑的数量或加大斜撑的截面尺寸，若用于有振动的设备安装场景，可在底部安装面与安装基础之间加装减震垫，进一步提升结构的稳定性。该结构的设计逻辑摒弃了传统可调角度支架的复杂铰接结构，采用固定角度的焊接式结构，虽然角度不可调节，但结构刚性远高于铰接式支架，更适合长期固定角度安装、对支撑稳定性要求高的工况，不存在铰接部位松动导致角度偏移的风险，后期维护成本极低，仅需定期检查连接螺栓的紧固状态即可。
