双孔斜置式工业切割固定刀座结构

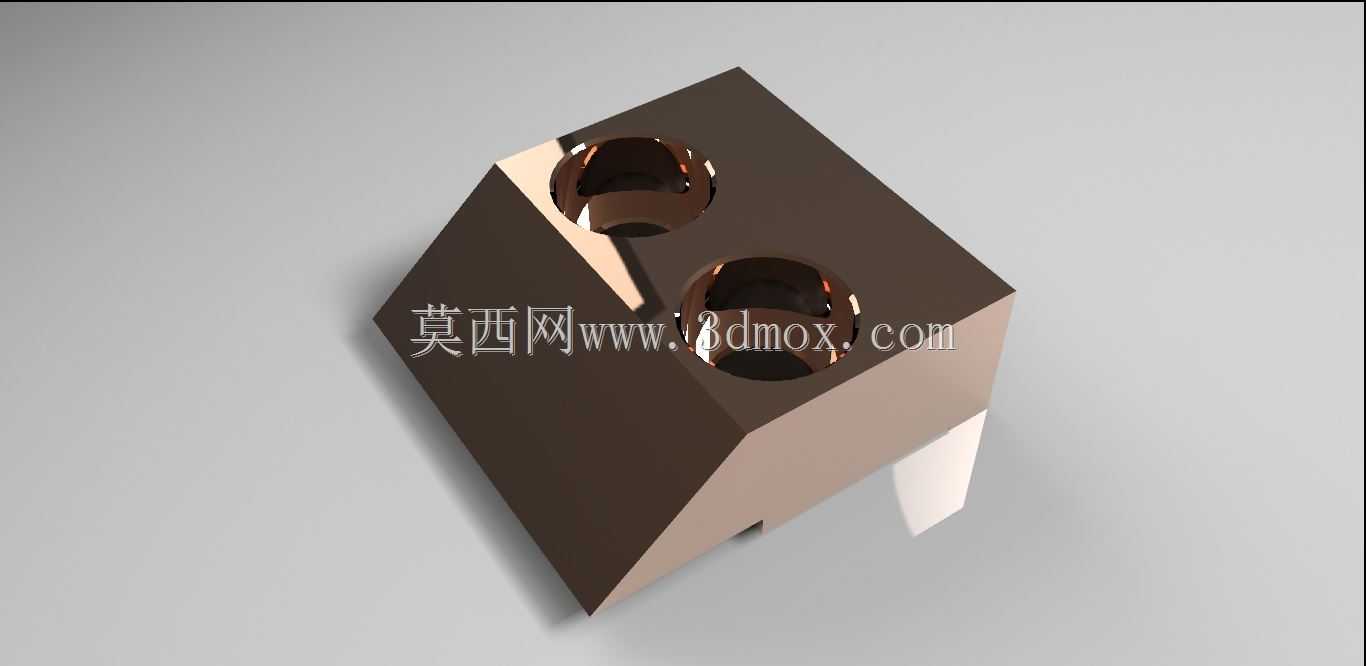

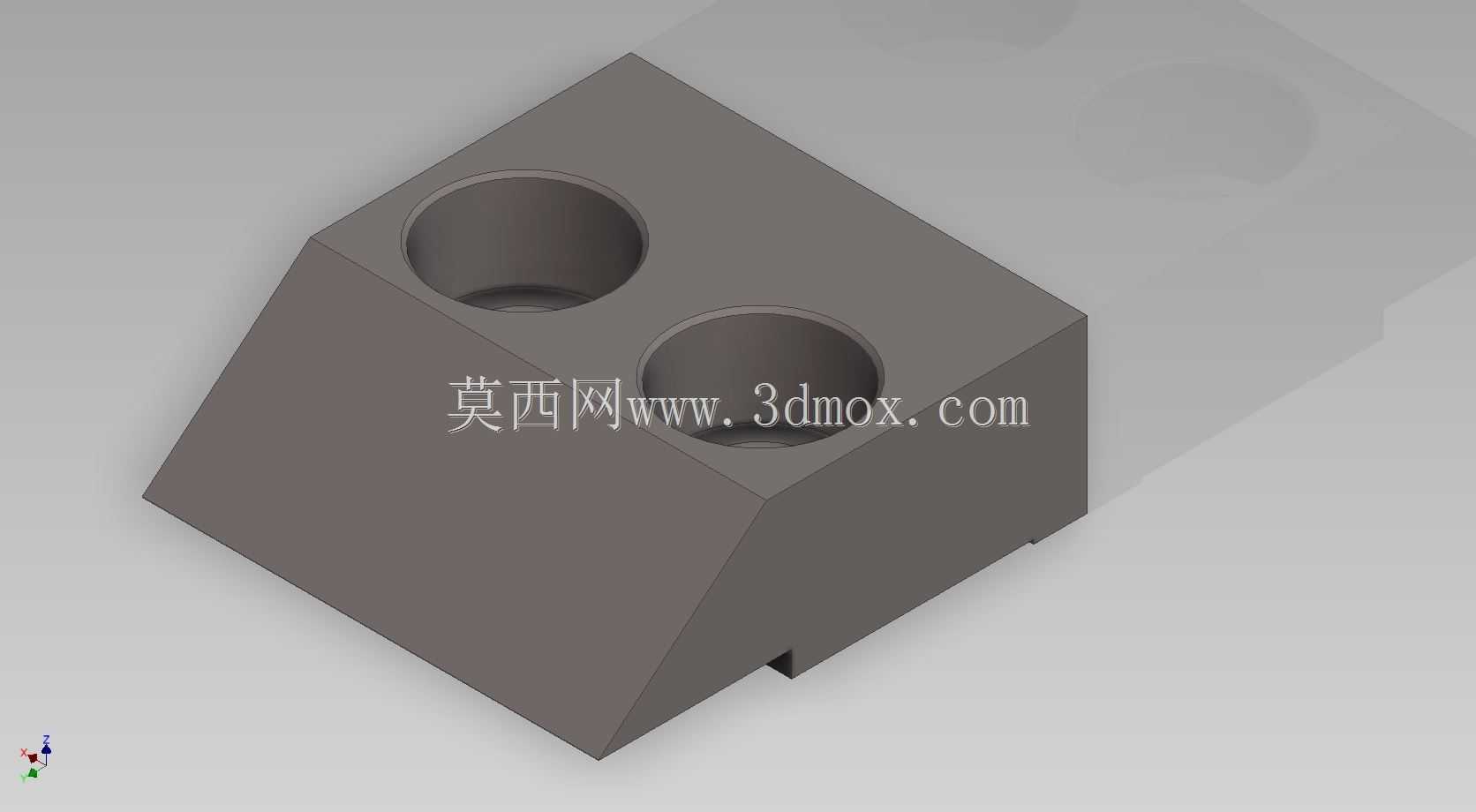

　　在自动化裁切、线材定长切断、薄金属带分切这类连续作业工位上，刀座的刚性与安装精度直接决定了切口质量与连续生产的稳定性，这款斜置式双孔切割固定刀座，正是针对这类需要长期承受断续切削冲击的工位设计的承载构件。从结构形态来看，刀座主体采用上宽下窄的斜楔式外形，顶部平面预留两个同轴度一致的沉头安装孔，孔位深度经过匹配计算，可容纳标准内六角螺栓的全部头部高度，安装后螺栓顶面不会突出刀座上平面，避免干涉裁切过程中物料的进给路径，同时两个孔的中心距严格适配常见裁切工位的安装孔位标准，不需要现场二次扩孔或补焊调整，直接对位锁紧即可完成初装。刀座的前侧面设计为倾斜切削面，这个角度并非随意设定，而是匹配动刀的运动轨迹做的避让设计：

　　当动刀做直线往复或摆臂式裁切动作时，斜置的固定刀面可以和动刀刃口形成稳定的剪切夹角，相比垂直直面刀座，这种结构能有效降低裁切瞬间的冲击力，减少薄料裁切时出现的毛边、拉扯变形问题，同时斜向的受力传导路径可以把切削时的垂直冲击力分解为沿刀座斜面向下的分力，传递到下方的安装基座上，避免螺栓长期受径向剪切力出现松动甚至断裂的问题。从安装边界来看，刀座底部为平整定位面，加工时平面度控制在0.02mm以内，和安装基座贴合时不需要额外加调整垫片即可保证定位精度，整体外形的长宽高比例适配多数中小型裁切设备的刀架安装空间，不会和周边的送料辊、压料块产生运动干涉。设计过程中特意将刀座的刃口安装边做了加厚处理，因为固定刀在长期裁切过程中，

　　刃口位置会持续受物料摩擦与切削冲击，加厚的基体可以避免刃口部位因刚性不足出现崩缺，同时刀座的非配合面做了简化处理，没有多余的凸台与凹槽，既减少了加工时的走刀路径，降低加工成本，也避免了裁切过程中碎屑堆积在结构死角里，日常维护时只需要用压缩空气吹扫即可清理干净残留的切屑。在实际应用场景中，这类刀座常配套在传感器生产线的引脚裁切工位、包装膜定长切断工位、小型五金件的冲切落料工位上，相比一体式焊接刀架，这种分体式刀座磨损后只需要更换对应刀块即可，不需要整体拆卸刀架结构，大幅缩短设备维护的停机时间。另外刀座的两个安装孔采用沉孔设计，除了容纳螺栓头之外，孔位底部的平面也经过锪平处理，螺栓锁紧时受力均匀，不会因为安装面倾斜导致锁紧力不足，

　　在高速连续裁切的工况下，能长期保持刀座的位置精度，避免刃口错位出现的裁切不断、切口斜向等问题。从受力传导的角度看，刀座的斜向结构将切削力直接导向下方的安装基座，螺栓仅起到锁紧定位的作用，不承受主要的切削载荷，这种设计大幅提升了连接结构的疲劳寿命，即使在每分钟上百次的高频裁切工况下，也不会出现刀座移位、螺栓断裂的故障。刀座的外形棱角处都做了小尺寸倒角处理，既避免安装过程中锐边划伤操作人员，也能减少热处理过程中的应力集中问题，提升刀座整体的结构强度。
