联合收割机送料辊结构三维设计

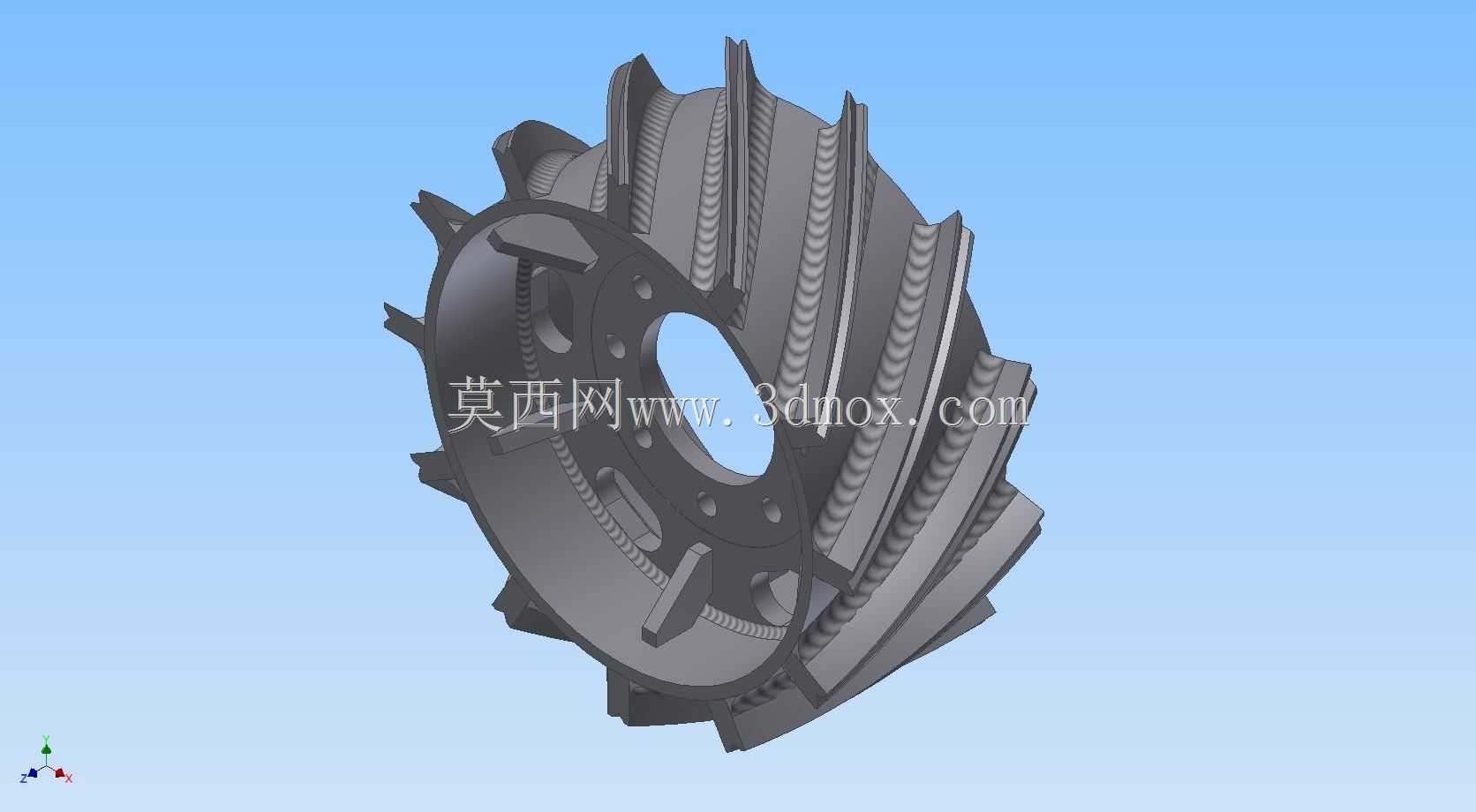

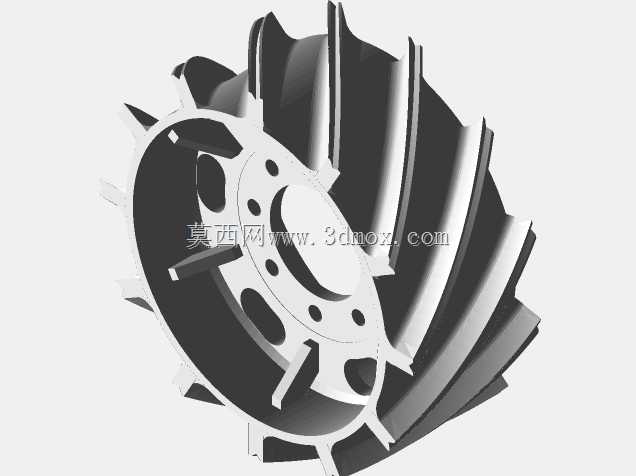

　　在联合收割机的作业流程中，送料辊是衔接割台与脱粒装置的核心喂入部件，直接决定作物从切割到脱粒环节的输送顺畅度，一旦辊体结构设计不合理，极易出现喂入堵塞、作物缠绕、输送不均等问题，轻则降低作业效率，重则导致整机停机清理，影响农忙时段的抢收进度。这款送料辊的设计围绕旱作大田作物的收获工况展开，适配小麦、水稻、大豆等常见主粮作物的输送需求，整体采用辐盘式中空辊体结构，区别于传统实心辊的笨重设计，在保证结构强度的前提下大幅降低了辊体自重，减少了传动系统的负载损耗。辊体外周的叶片采用螺旋交错排布形式，叶片边缘做了锯齿状压型处理，这种结构并非为了破碎作物，而是通过锯齿增加与作物茎秆的摩擦力，避免输送过程中作物层打滑，

　　同时螺旋排布的叶片能在转动过程中对作物形成持续的轴向推送力，将割台输送来的作物均匀铺开后平稳送入脱粒腔，不会出现局部作物堆积的情况。从安装边界来看，辊体两端的安装轴径做了同轴度公差约束，装配时需保证两端轴承位的同轴度误差不超过0.05mm，避免高速转动时出现径向跳动，加剧轴承磨损；辊体的有效工作幅宽与对应机型的割台喂入口宽度完全匹配，安装时辊体与割台底板的间隙控制在15-20mm，间隙过小会刮蹭底板造成部件磨损，间隙过大则会出现作物漏送、回带的问题。设计过程中针对辊体的受力工况做了针对性强化，辐盘与叶片、辊筒的连接位置均做了圆弧过渡处理，避免应力集中导致的焊缝开裂，因为在实际作业中，送料辊不仅要承受作物层的持续挤压载荷，

　　偶尔还会遇到夹带的土块、小石块的冲击载荷，应力集中位置很容易在交变载荷下出现疲劳损坏。辊体的中空内腔并非完全封闭，在辐盘上预留了均匀分布的减重孔，同时这些孔也能在作业时减少风阻，避免辊体高速转动时形成紊流影响作物输送轨迹，日常维护时也能通过这些孔观察内部焊缝的锈蚀、开裂情况。叶片的倾斜角度经过多轮田间试验调校，角度过小会导致推送力不足，作物喂入速度慢，容易在割台位置堆积堵塞；角度过大则会导致作物推送速度过快，进入脱粒腔时冲击力过大，造成籽粒破碎率升高，最终选定的螺旋升角能让作物输送速度与脱粒辊的喂入转速完美匹配，兼顾输送效率与脱粒质量。实际装配时，送料辊的传动端需要配套过载保护离合器，当喂入量瞬间过大或者有硬物卡入辊体间隙时，

　　离合器会自动打滑切断动力，避免辊体叶片变形或者传动齿轮崩齿。这款送料辊的结构设计充分考虑了田间作业的复杂工况，所有易磨损的叶片边缘都预留了堆焊耐磨层的加工余量，用户在后期维护时可以在磨损位置堆焊耐磨合金，延长部件的使用寿命，不需要整体更换辊体，降低农机的使用维护成本。不同于工业输送辊的光滑表面设计，这款送料辊的叶片表面做了细微的滚花纹理，进一步提升与作物茎秆的摩擦系数，即使在作物含水率较高的收获场景下，也不会出现打滑喂入不畅的问题。辊体两端的轴承座安装位设计了防尘密封结构的安装空间，装配时需加装双唇口密封圈，避免田间的尘土、碎茎秆进入轴承内部，延长轴承的更换周期。从三维建模的角度来看，这款模型完整还原了辊体的所有结构细节，包括叶片的螺旋曲率、锯齿的尺寸参数、辐盘的减重孔分布、安装轴的键槽位置，能够直接用于后续的工程图导出、有限元受力分析以及样机加工，不需要再做额外的结构补全。在进行结构校核时，重点需要验证辊体在满负载喂入工况下的径向变形量，保证最大变形量不超过辊体直径的千分之一，避免转动时与周边护板发生刮蹭；同时要对叶片与辐盘的连接焊缝做疲劳强度校核，保证在连续作业的交变载荷下，焊缝的疲劳寿命满足一个作业季的使用要求。
