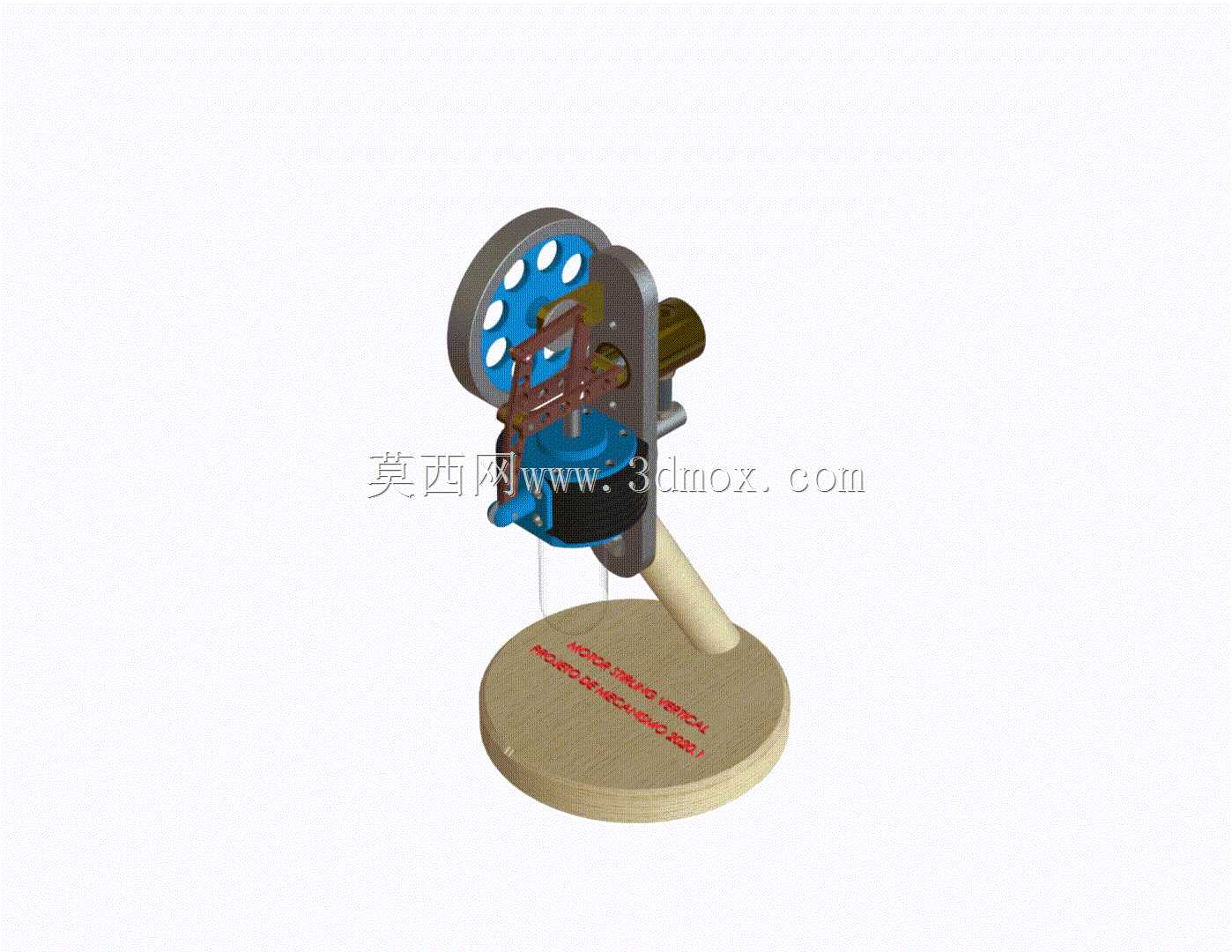

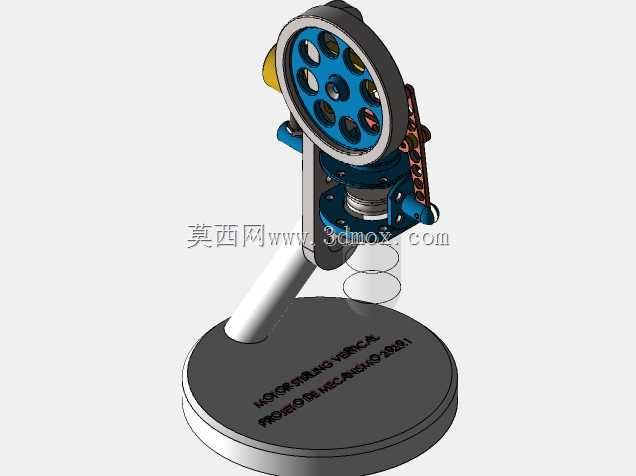

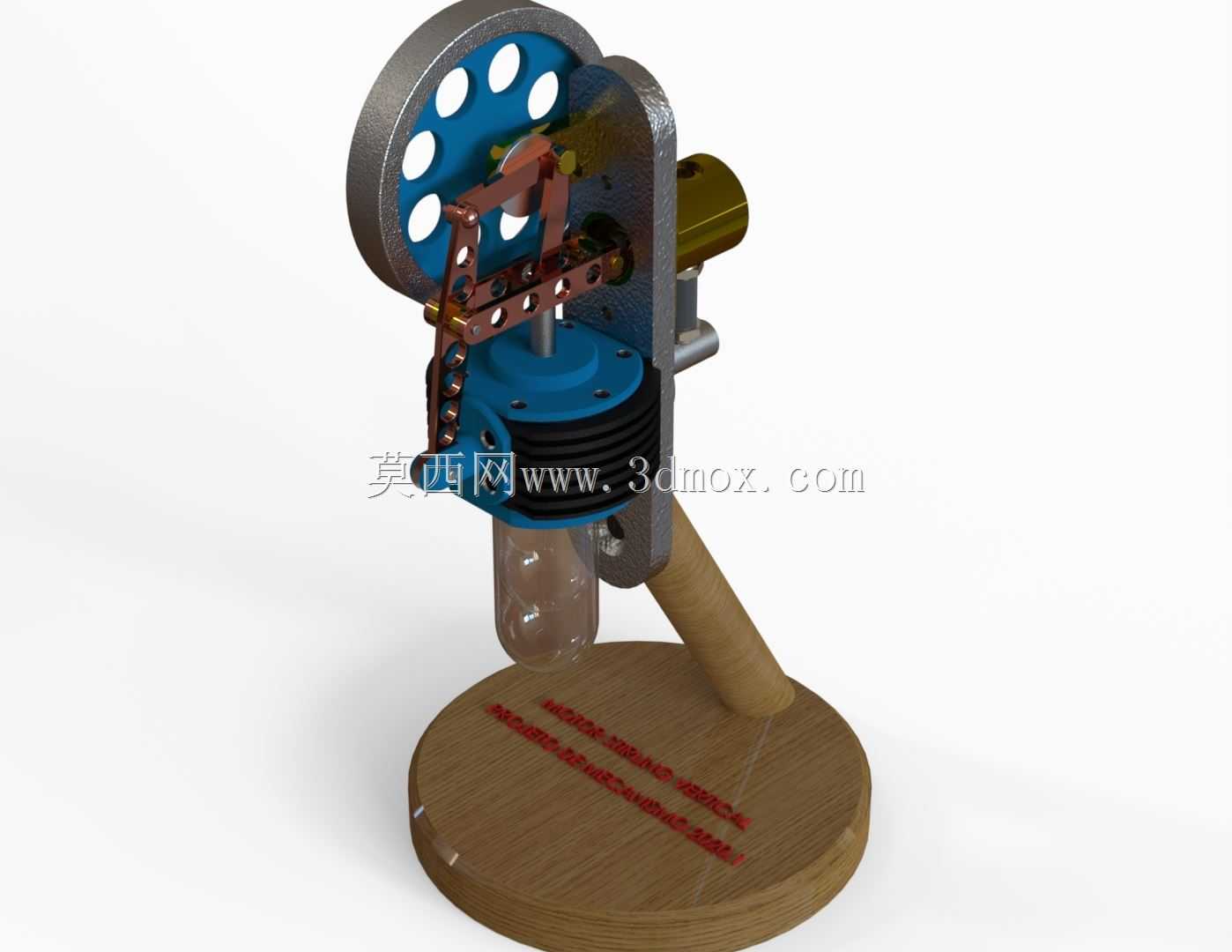

迷你立式斯特林热力发动机结构

　　这款立式布置的斯特林热力装置，核心依托封闭工质的往复热循环实现热功转换，区别于传统内燃机的爆燃做功逻辑，依靠外部热源对气缸底部持续加热，配合冷却段的温差驱动工质在腔室内周期性膨胀、压缩，进而带动曲柄连杆机构输出旋转动力，整套循环过程无气门配气结构，运行振动与噪声水平远低于同功率等级的内燃机。从应用场景来看，这类小型化的斯特林装置既可以作为高校工程热物理课程的具象教学载体，帮助学习者直观理解卡诺循环的实际运行过程，拆解热功转换的各个相位节点；也可作为低温余热回收场景的原理验证样机，适配工业场景中低品位废热的能量回收试验，部分同结构的微型装置还可搭配小型发电模块，为偏远无电区域的低功耗传感节点提供持续电力供给。在功能特性设计上，

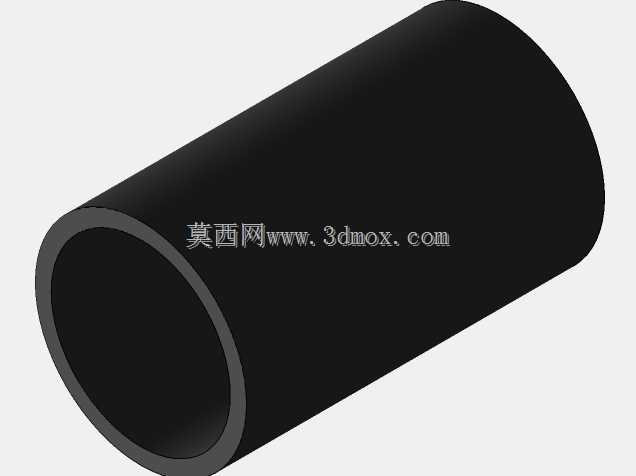

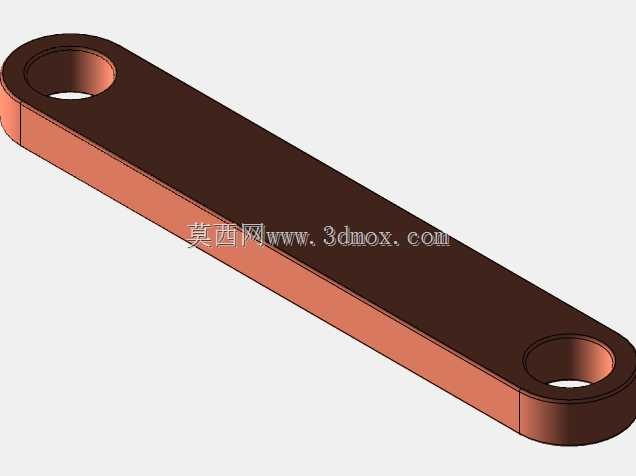

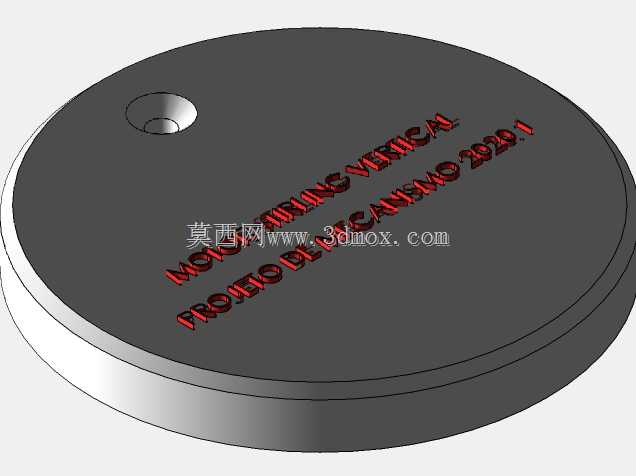

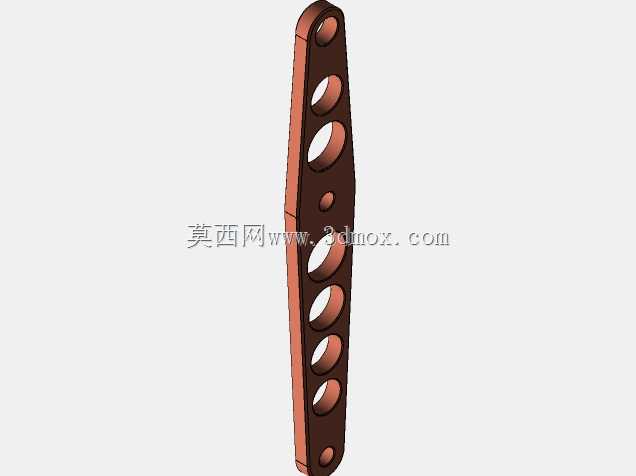

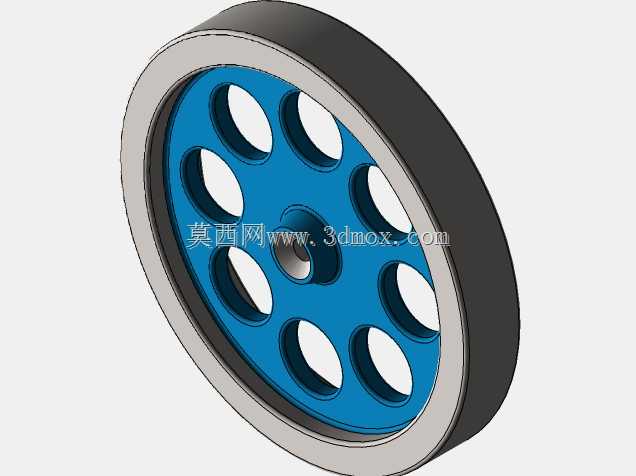

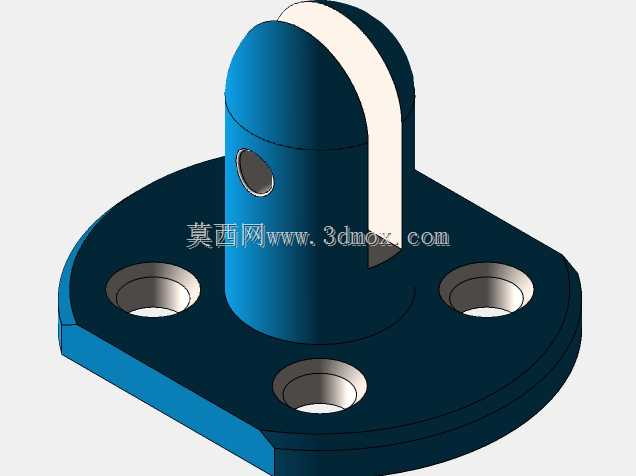

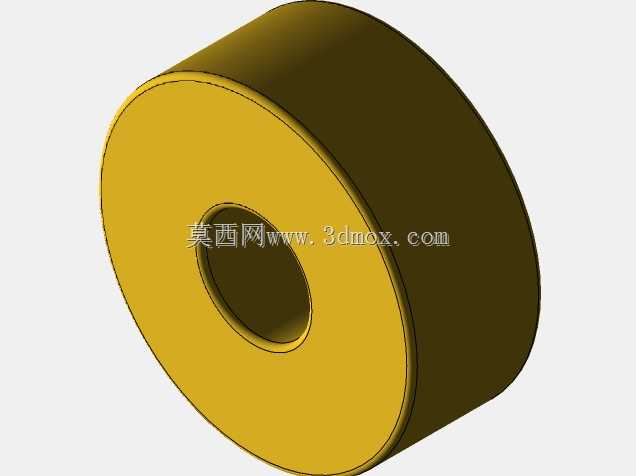

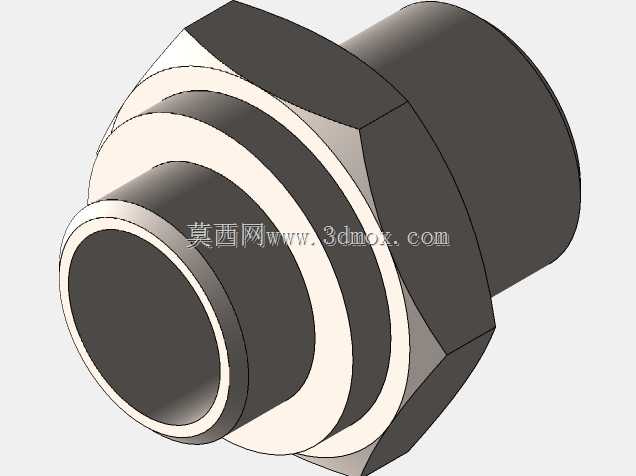

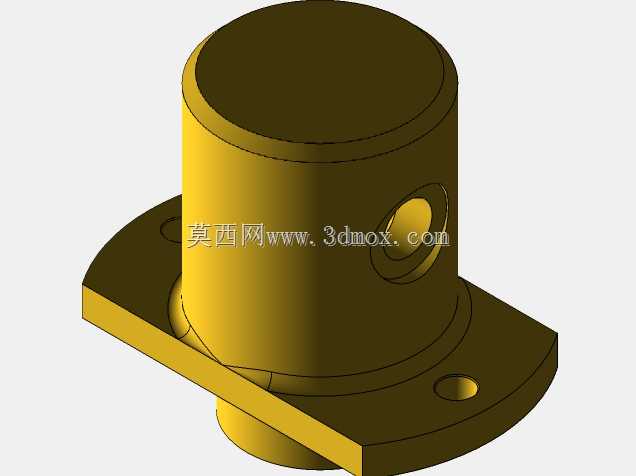

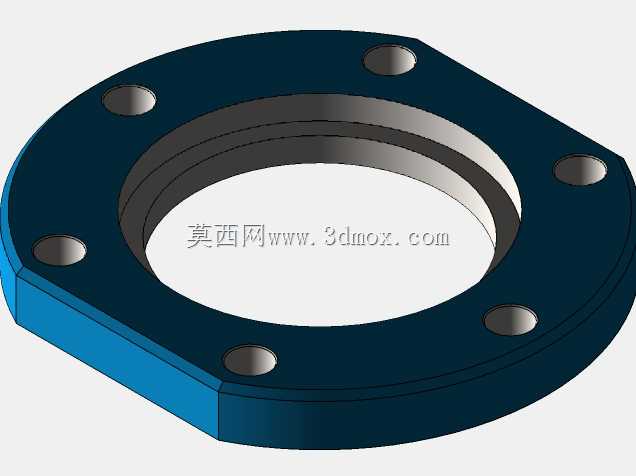

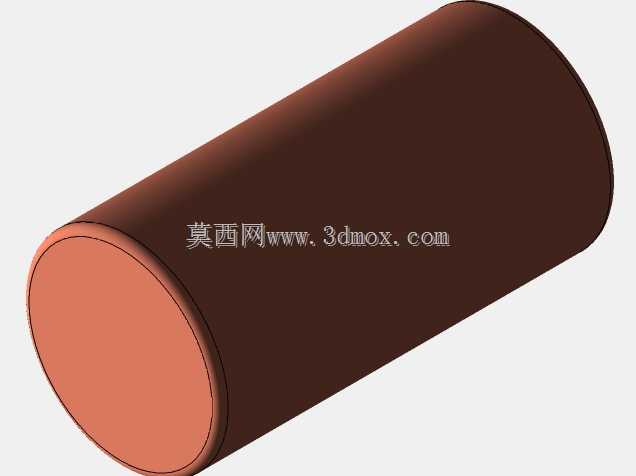

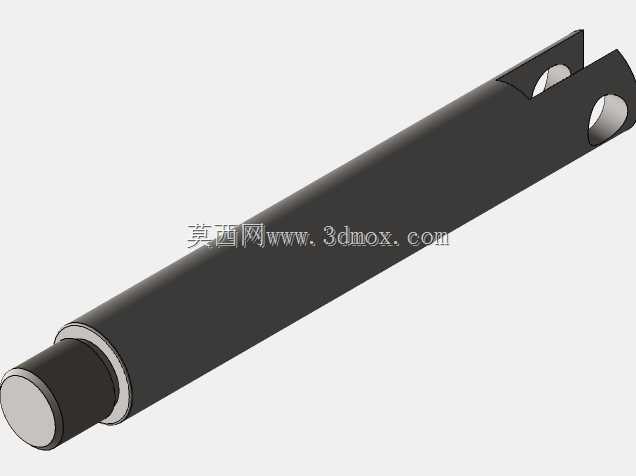

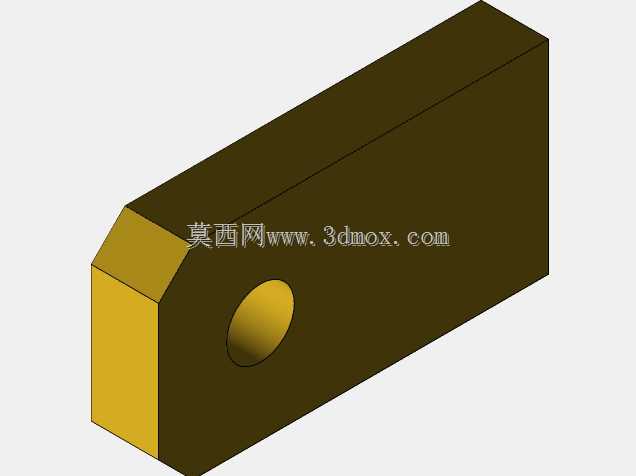

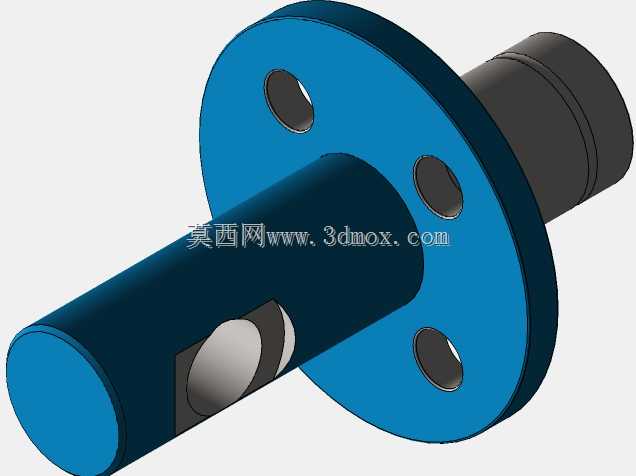

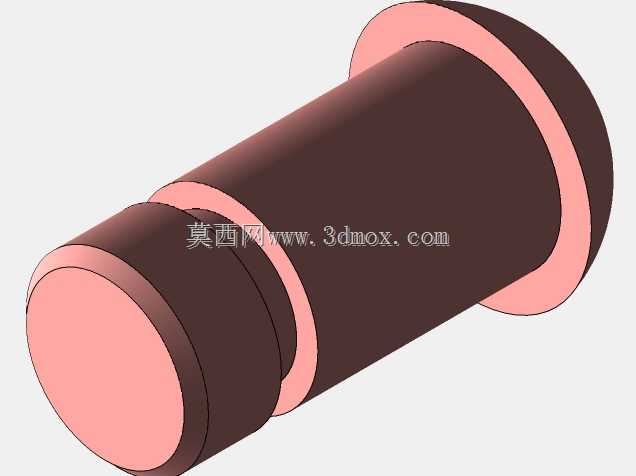

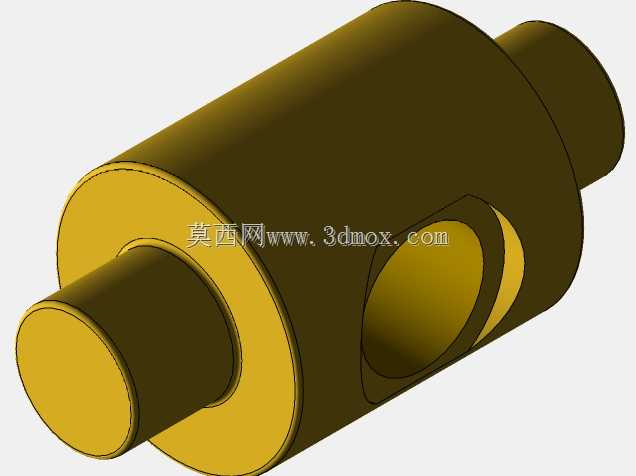

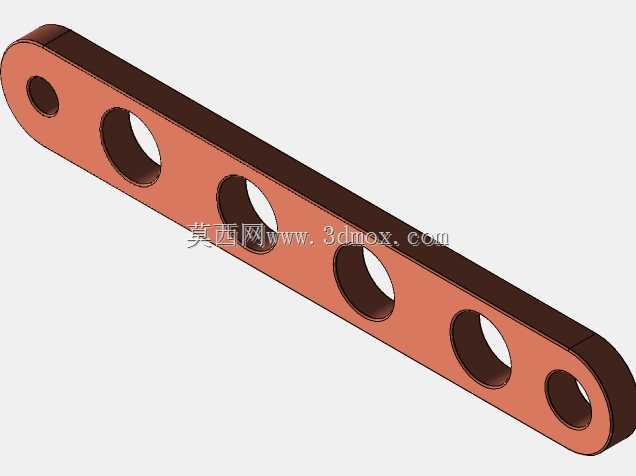

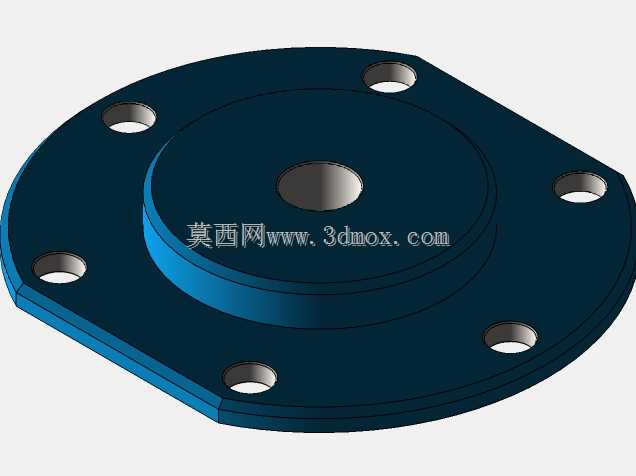

　　整套结构采用垂直同轴布局，动力活塞与置换活塞杆件沿竖直方向排布，大幅压缩了整机的横向安装空间，飞轮采用带镂空减重孔的圆盘结构，既通过自身转动惯量抵消曲柄连杆机构过上下止点的运动死点，保证运转连续性，又通过镂空设计降低了飞轮自身的风阻与转动惯量冗余，让启动所需的最小热源温度进一步降低。传动端采用铜质连杆搭配硬质铰接销轴，所有运动副的配合间隙控制在0.02-0.05mm区间，既避免间隙过大导致的工质泄漏、传动冲击，也防止间隙过小引发热胀卡滞——毕竟设备运行时加热段气缸温度可达上百摄氏度，金属件的热膨胀量必须在设计阶段提前预留补偿空间。气缸部分采用分段式结构，下部加热段直接与热源接触，选用导热性能优异的金属材质快速传递热量，

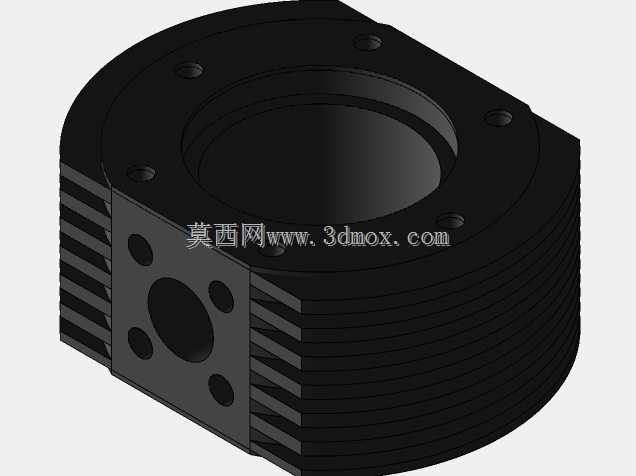

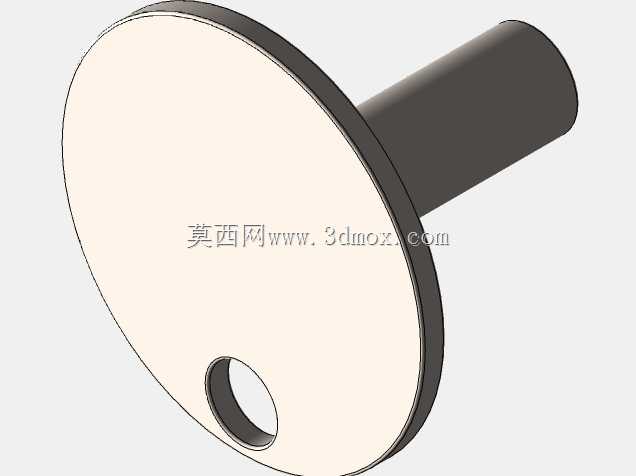

　　上部冷却段设置散热鳍片结构，通过自然对流带走热量，保证冷热端的温差维持在合理区间，这也是斯特林装置能够持续输出动力的核心前提。底座采用圆形实木支撑结构，一方面通过自重降低整机运行时的振动位移，无需额外地脚固定即可平稳放置在桌面等平面上，另一方面木质材料的低热传导特性可以隔绝加热段的热量向支撑面传递，避免烫损放置台面。设计过程中，首先要确定的是曲柄的偏心距，这个参数直接决定了活塞的行程长度，需要匹配气缸的有效容积，保证工质的压缩比处于合理区间，压缩比过小会导致输出扭矩不足，过大则会增大运动阻力，甚至引发活塞与气缸端盖的碰撞。其次是置换活塞与动力活塞的相位差设计，必须保证两者的运动相位差维持在90度左右，才能让工质的膨胀、

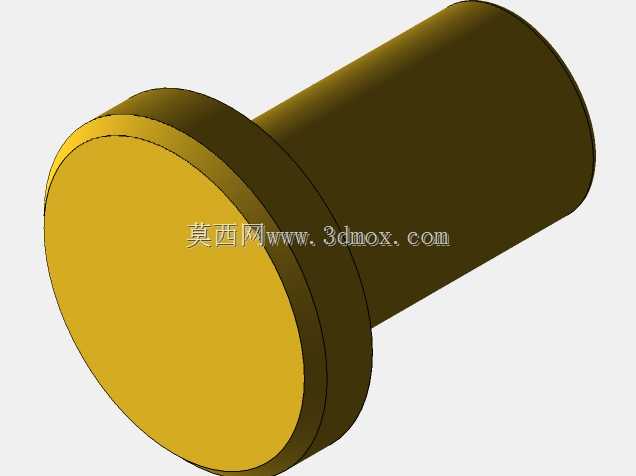

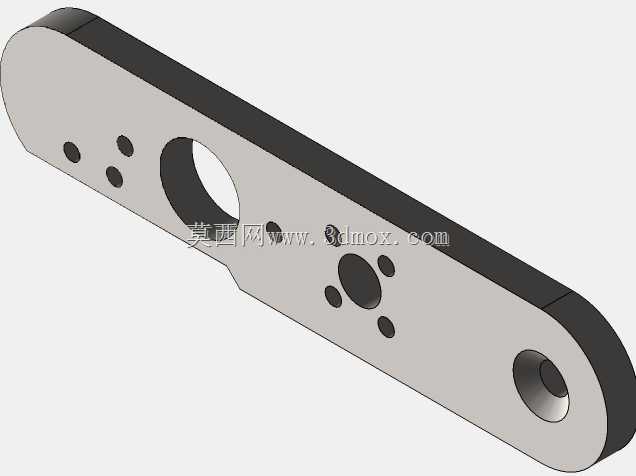

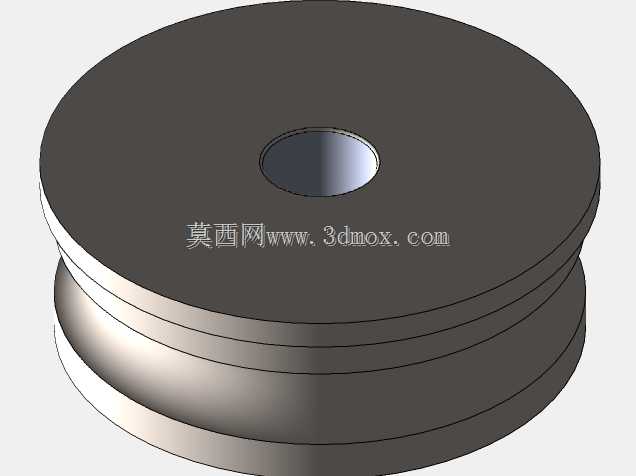

　　压缩过程与冷热端的换热节奏精准匹配，这个相位差是通过曲柄上两个铰接点的相对角度来保证的，加工时的角度公差需要控制在±1度以内，否则会大幅降低循环效率，甚至出现无法启动的情况。从安装边界来看，整机的圆形底座直径控制在120mm左右，整体高度不超过200mm，横向最大外伸尺寸不超过150mm，放置时仅需要预留直径150mm的平整台面即可，运行时需要在气缸底部预留放置热源的空间，热源与气缸底部的距离控制在10-20mm区间，避免距离过近导致气缸局部过热变形，距离过远则热量不足无法驱动运转。整套结构的所有运动部件都做了外露设计，没有额外的密封外壳，一方面是为了教学演示时能够直观观察到所有传动部件的运动过程，理解每个构件在循环中的作用，另一方面也方便日常的维护调整，比如铰接点的润滑、配合间隙的微调都可以直接操作，无需拆解大量外壳结构。在材料选型上，与工质接触的气缸内壁、活塞部件都做了表面抛光处理，降低表面粗糙度以减少工质泄漏，同时提升耐磨性能；连杆部件采用铜质材料，兼顾强度与自润滑特性，长时间运行也不容易出现磨损松旷；支撑立柱采用硬质铝合金材质，在保证结构刚度的前提下降低整机重量，方便移动搬运。实际运行过程中，只需要在气缸底部放置点燃的酒精灯等小功率热源，等待10-20秒让冷热端建立足够温差，轻轻拨动飞轮即可启动，飞轮会持续平稳旋转，输出的旋转动力可以通过伸出的轴端连接小型负载，比如小功率发电机、小型水泵模型等，直观展示热功转换的实际效果。
