传感器安装用弯式角支撑结构件

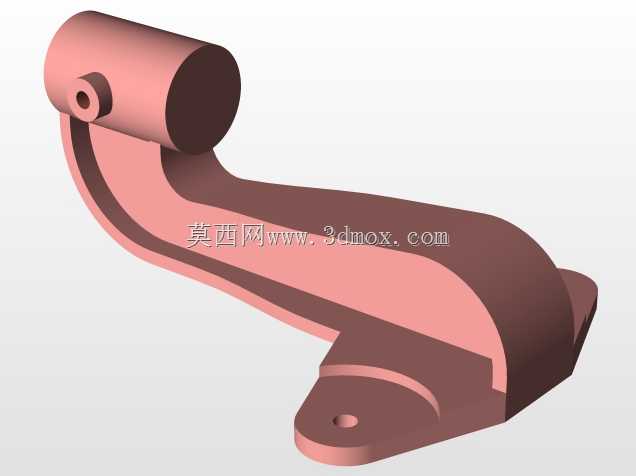

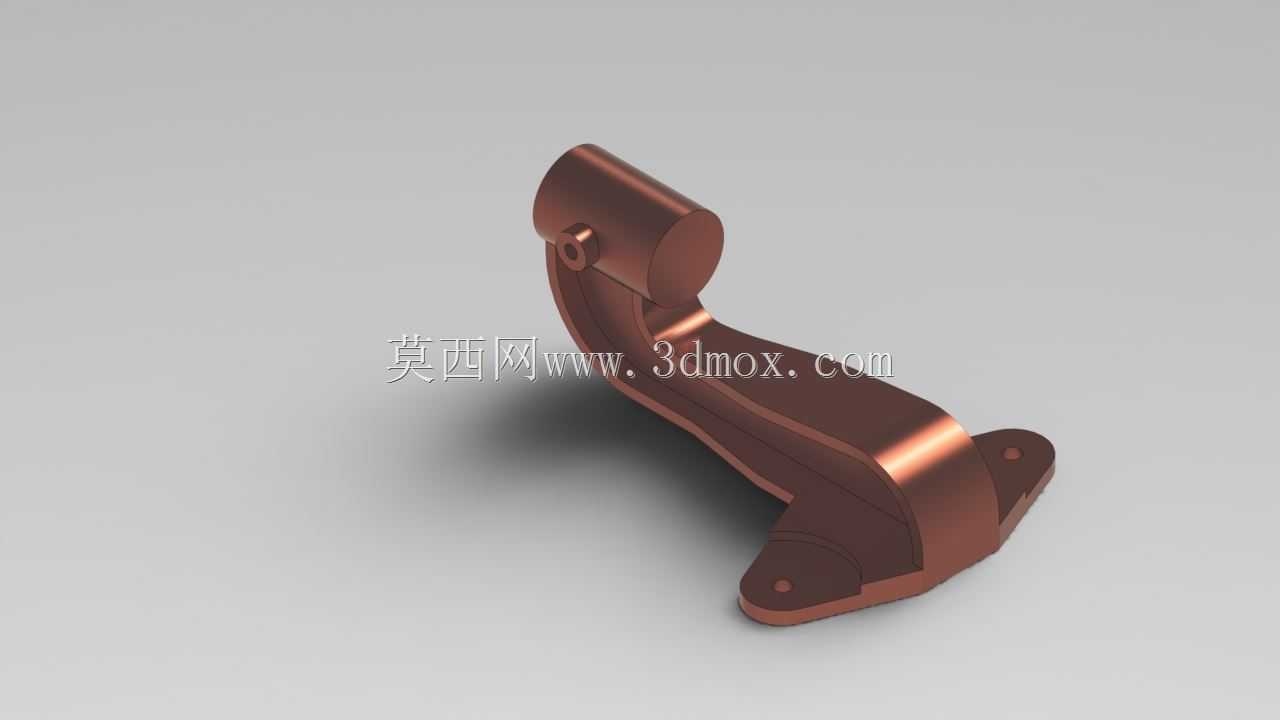

　　在工业传感检测场景中，这类弯式角支撑是传感器安装定位环节的常用构件，主要用于光电、接近类传感器在设备机架、工装台架上的非共面安装固定，解决两个垂直或存在夹角的安装面之间的支撑衔接问题，避免传感器直接固定在单薄板材上出现的晃动、检测位偏移问题。从结构设计来看，该支撑整体采用一体化弯折成型思路，上端设置带横向通孔的圆柱铰接座，可适配带圆柱安装柄的传感器，通过侧面的紧定螺钉孔实现传感器插入后的锁紧固定，允许传感器沿通孔轴线调整伸出长度，适配不同检测距离的安装需求；下端延伸出两个带沉头安装孔的翼型固定脚，两个固定脚呈一定角度分布，安装时可通过螺栓将支撑整体锁紧在设备的安装基板上，沉头结构能够保证螺栓头不突出支撑表面，

　　避免和周边运动部件产生刮擦干涉。支撑的弯折段采用渐变圆弧过渡而非直角弯折，一方面能够降低弯折处的应力集中系数，在设备运行产生持续振动的工况下，避免直角位置长期受交变应力出现开裂失效，另一方面圆弧过渡的结构在三维建模时也能优化拔模工艺性，适合采用压铸或粉末冶金工艺批量生产，减少后续机加工的工序量。从安装边界来看，上端铰接座的通孔直径适配行业通用的M12、M18规格传感器安装柄，两个下端固定脚的孔位间距符合常规工业安装基板的预留孔位标准，支撑整体的高度控制在常用传感器安装的有效高度区间，既不会因为支撑过高导致传感器检测端晃动量过大，也不会因为高度不足导致传感器被周边结构遮挡检测光路。实际应用中，

　　这类角支撑常被用在自动化生产线的工件到位检测工位、物流输送线的物料计数检测位、机床加工区域的门盖开合检测位，相比直式安装支架，弯式结构能够绕过设备上的突出筋板、管线等障碍物，将传感器检测端精准延伸到需要的检测点位，不需要额外增加转接板来调整安装位置，能够减少装配环节的零件数量，降低整体安装结构的累积误差。在结构强度设计上，支撑的主体壁厚根据常用压铸铝合金的材料特性做了匹配，在保证整体重量较轻的前提下，能够承受传感器安装后的静态载荷，以及设备运行时产生的10-2000Hz频率范围内的振动载荷，不会出现共振导致的检测信号跳变问题。建模过程中，需要重点关注上端铰接座与下端固定脚之间的位置度公差，

　　保证传感器安装后检测面的朝向角度偏差在允许范围内，避免出现检测盲区；同时两个固定脚的安装面需要保证共面，防止安装时支撑出现翘曲，导致传感器轴线偏移。另外，支撑表面的圆角处理除了降低应力集中，也能避免装配时锐边划伤操作人员的手部，符合机械结构设计的安全要求。在不同的应用场景下，这类支撑还可以根据实际安装空间调整弯折角度，比如在狭窄的设备内部安装时，可以适当减小弯折半径，缩小支撑整体的占用空间，而在需要避让大尺寸管线的场景下，可以加大弯折段的延伸长度，让传感器安装位绕过障碍物。和拼接式的多零件组合支架相比，一体化的角支撑不需要额外的紧固件连接各个分段，装配时只需要固定下端的两个安装螺栓，再锁紧传感器即可，装配效率更高，也不会因为连接螺栓松动导致支撑整体姿态变化，长期运行的可靠性更优。
