单缸平衡梁式蒸汽机结构展示模型

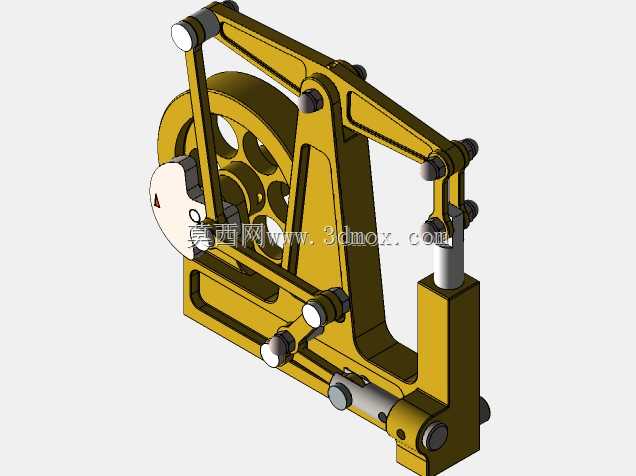

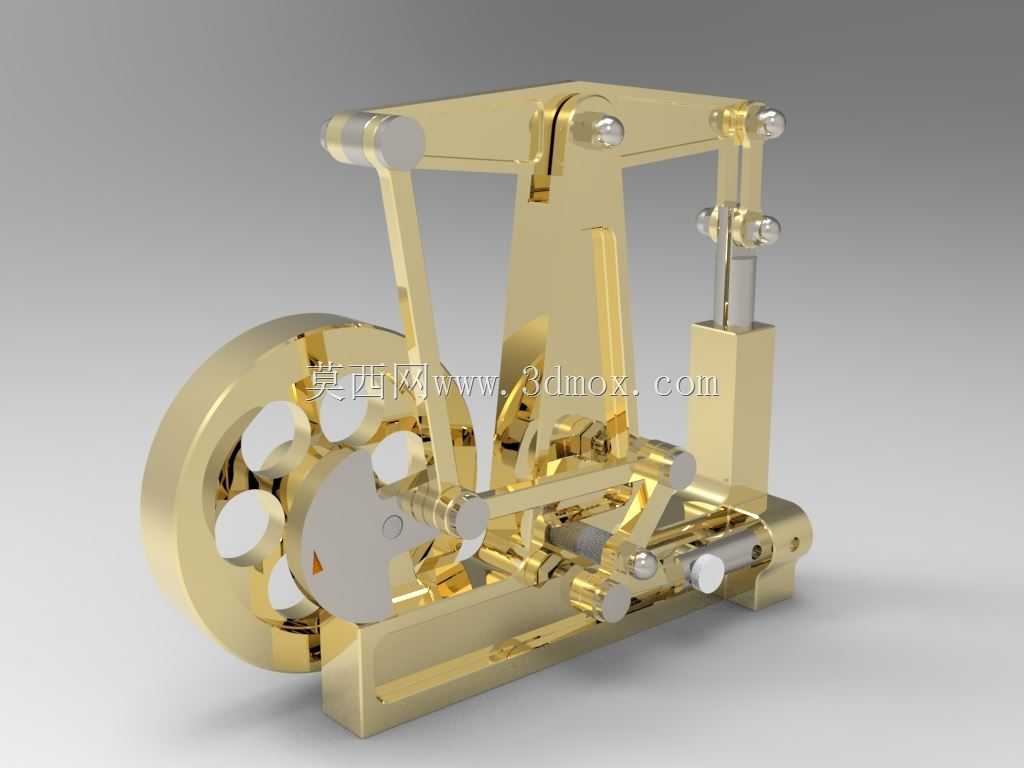

　　这款单缸平衡梁式蒸汽机，是早期往复式动力机械的典型结构复刻，整体采用对称式布局设计，核心运动构件围绕立式机架排布，将蒸汽压力能转化为旋转机械能的完整传动链路做了清晰的结构呈现。从实际应用场景来看，这类小型平衡梁蒸汽机早期多用于小型工厂动力输出、教学演示以及机械原理验证场景，相较于卧式蒸汽机，立式平衡梁结构占用地面安装面积更小，构件运动轨迹更便于观察，非常适合机械原理教学场景下的机构运动演示，也可作为小型复古动力装置的结构参考。

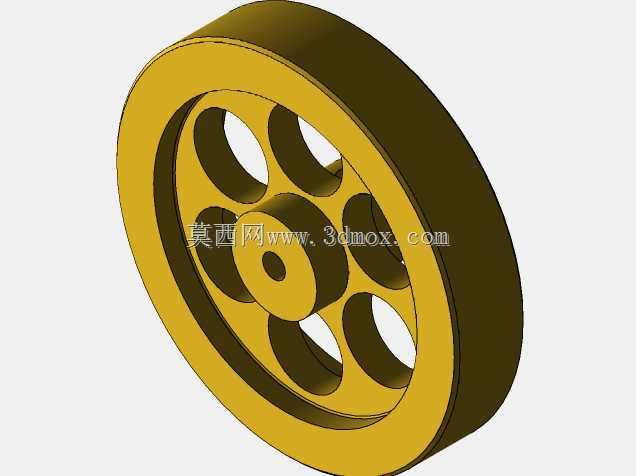

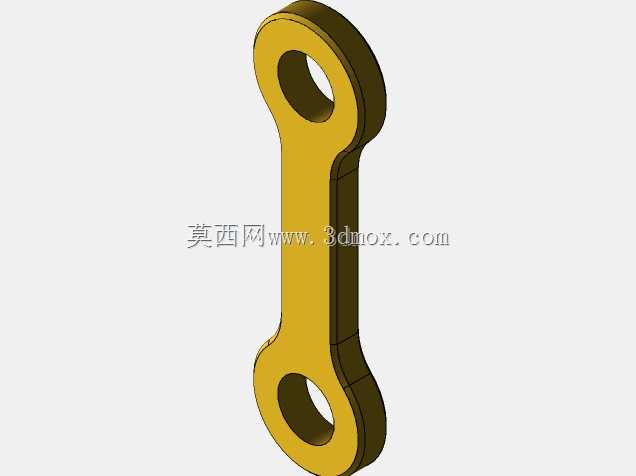

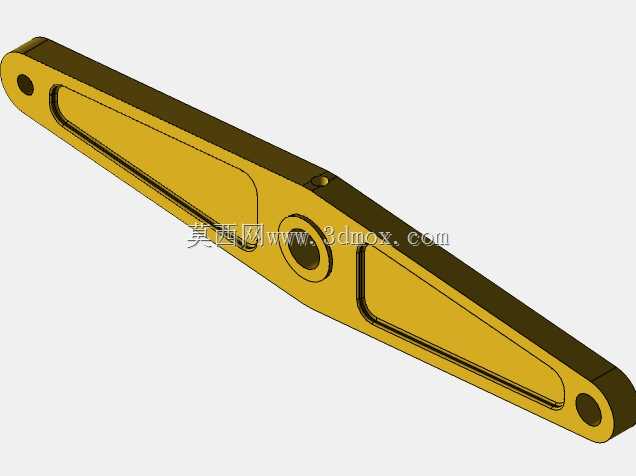

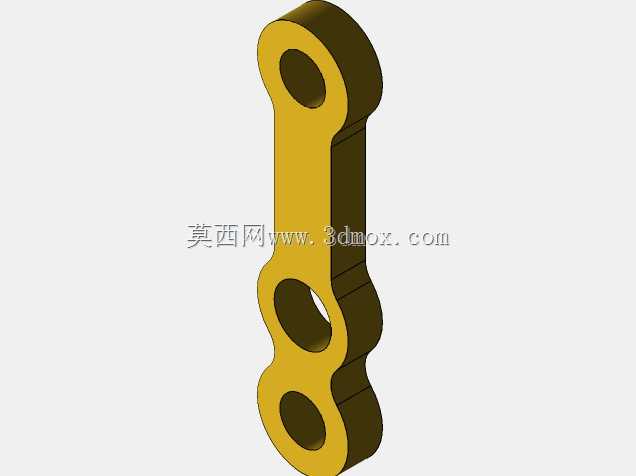

　　从功能特性上看，该结构采用单缸立式配气布局，平衡梁通过两端铰接的连杆分别连接活塞组件与曲轴端，飞轮布置在机架侧方，通过大直径轮体的转动惯量储存能量，抵消活塞往复运动的死点冲击，保证输出轴转动的连续性。配气机构与活塞的运动时序通过曲轴端的联动构件实现同步，无需额外的控制链路即可完成进排气的周期切换，结构可靠性高，构件加工难度低，早期工业场景下普通机加工条件即可完成全部零件的加工装配。

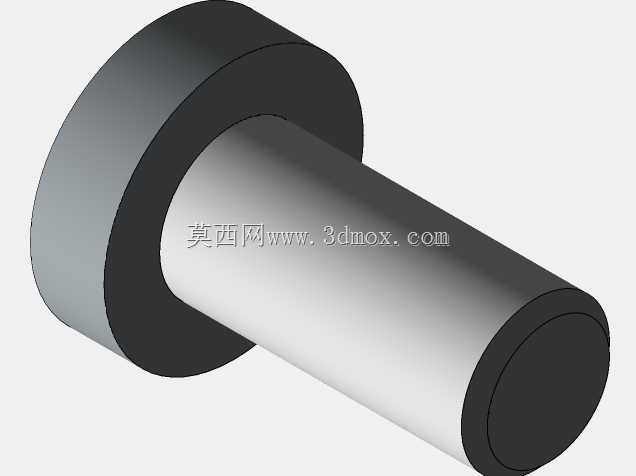

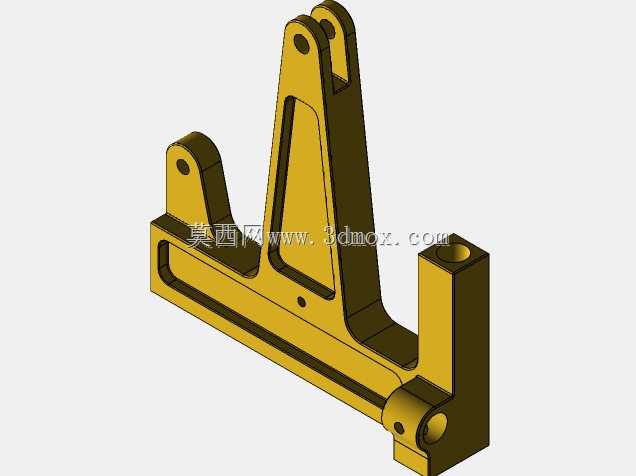

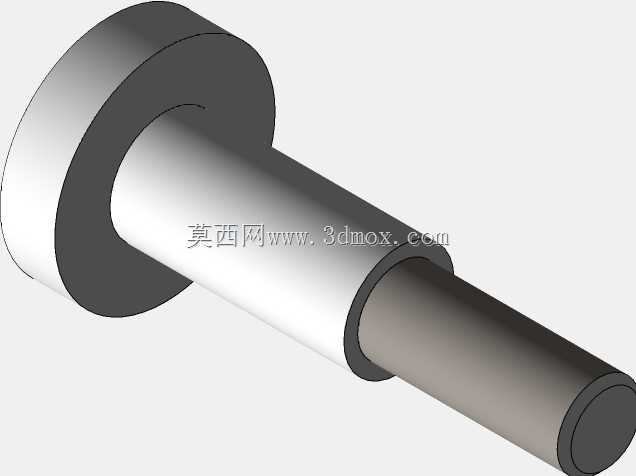

　　设计思路上，整体机架采用一体式立式框架结构，所有运动副的安装基准面都集成在机架本体上，减少了装配过程中的基准校准工作量，平衡梁的铰接点位置经过运动学校核，保证活塞行程与曲轴回转半径的匹配关系合理，避免运动过程中出现连杆卡滞、构件干涉的问题。所有铰接位置都采用销轴连接结构，装配时可通过调整销轴的配合间隙控制运动副的阻尼，既保证运动顺畅，又不会出现过大的窜动间隙。

　　从安装边界来看，整机底部为平整的矩形安装面，四个角点预留安装固定孔位，可直接固定在水平工作台或安装基座上，外接蒸汽管路的接口布置在气缸侧方，与运动构件保持足够的安全距离，避免管路干涉运动部件。飞轮侧预留动力输出接口，可通过带轮或联轴器连接负载端，输出旋转动力。整体结构的运动构件全部做了圆角处理，外露的运动部件轮廓圆滑，演示场景下可降低剐蹭风险，同时金属质感的外观处理也能清晰区分不同功能的构件，便于观察各部件的运动关系。
