3/8英寸规格钢丝绳导向起重滑轮结构

　　在车间小件起重转运、小型设备检修吊装、轻型物料垂直输送这类作业场景里，适配3/8英寸钢丝绳的起重滑轮是改变钢索受力方向、降低牵引载荷的核心受力部件，很多现场做轻型吊点改造、手动葫芦配套导向的时候，都会优先选这种带一体式焊接支架的滑轮结构，不用额外做复杂的支座加工，直接固定在基座上就能投入使用。从实际使用的角度看，这个滑轮的核心功能是为对应直径的钢丝绳提供顺滑的滚动支撑，避免钢索在转向位置出现硬弯折、干摩擦，一方面能降低牵引过程中的阻力，让手动或者电动牵引的出力更顺畅，另一方面也能减少钢丝绳外层钢丝的磨损，延长吊索的使用寿命，毕竟起重作业里钢丝绳的磨损超标是直接关乎作业安全的关键项，滑轮轮槽的型面设计直接决定了钢索的接触状态。

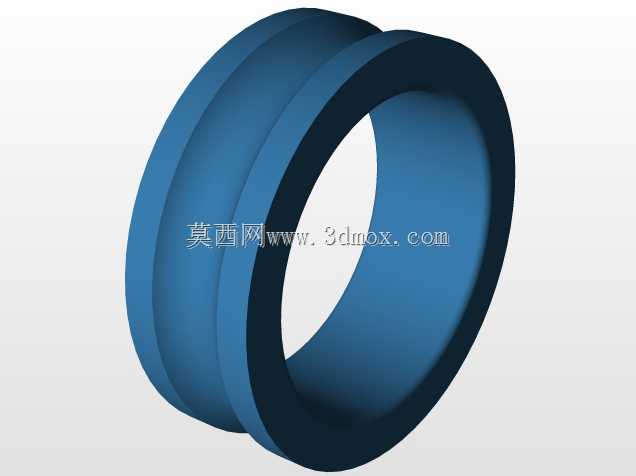

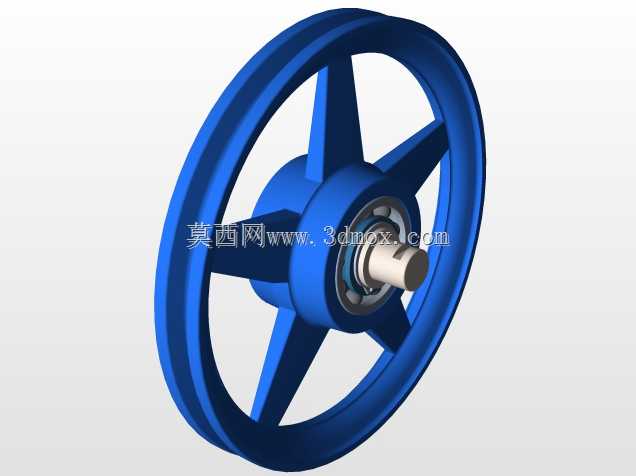

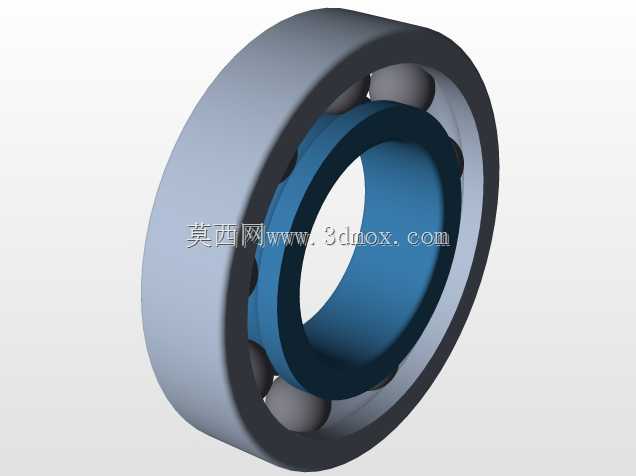

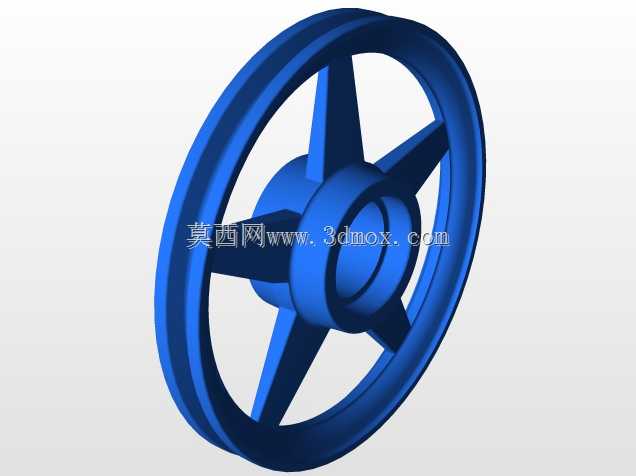

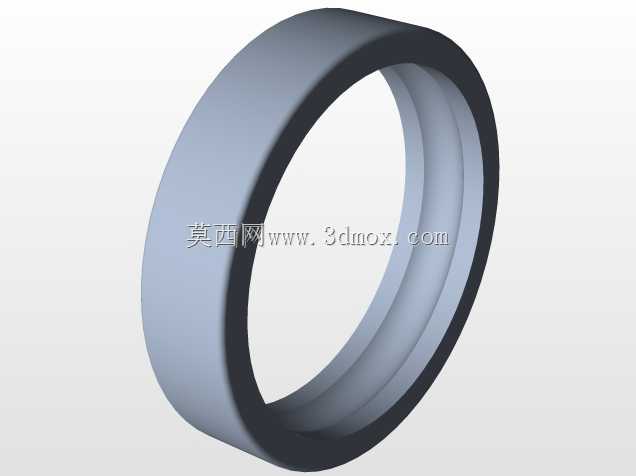

　　做这个结构的三维设计时，首先要卡准的是轮槽的尺寸边界，3/8英寸的钢丝绳公称直径大概9.5毫米左右，轮槽的圆弧半径要比钢索半径大0.5到1毫米，不能太窄卡绳，也不能太宽让钢索在槽里出现偏摆挤压，轮缘的高度要足够，避免钢索在受力偏斜的时候从槽里脱出，很多现场出的滑轮脱槽故障，本质都是轮缘高度留的余量不够，或者支架的安装位置偏斜导致钢索入槽角度过大。滑轮本体采用辐条式结构，不是实心轮盘，这样在保证轮体整体强度的前提下，能大幅降低转动惯量，钢索带动滑轮转动的时候更灵敏，不会出现卡滞、跟转不及时导致的钢索滑动磨损，轮体中心的轴承安装位要做同轴度公差约束，保证轴承压装之后，轮体转动没有径向跳动，不然转动的时候钢索会在轮槽里左右窜动，

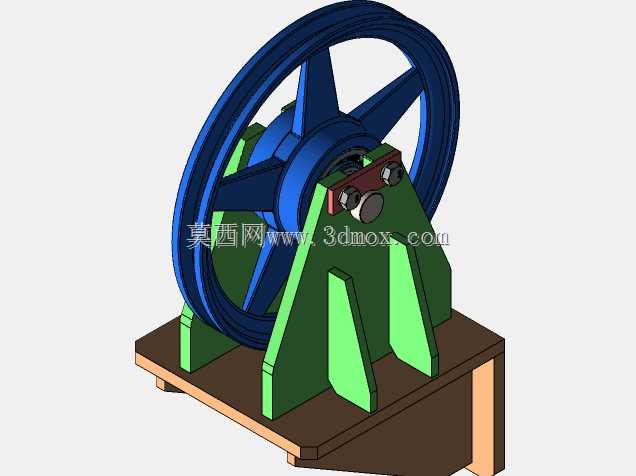

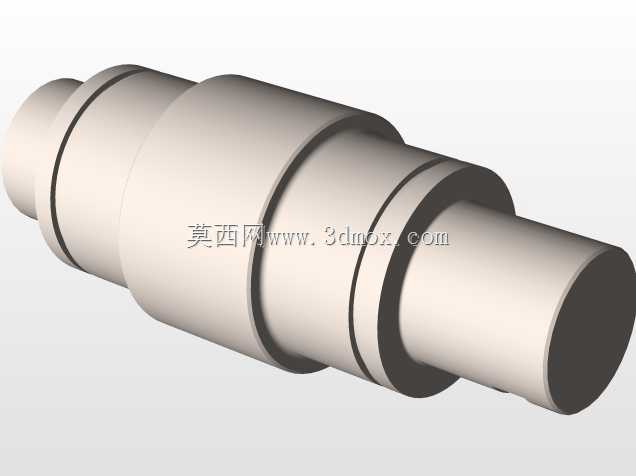

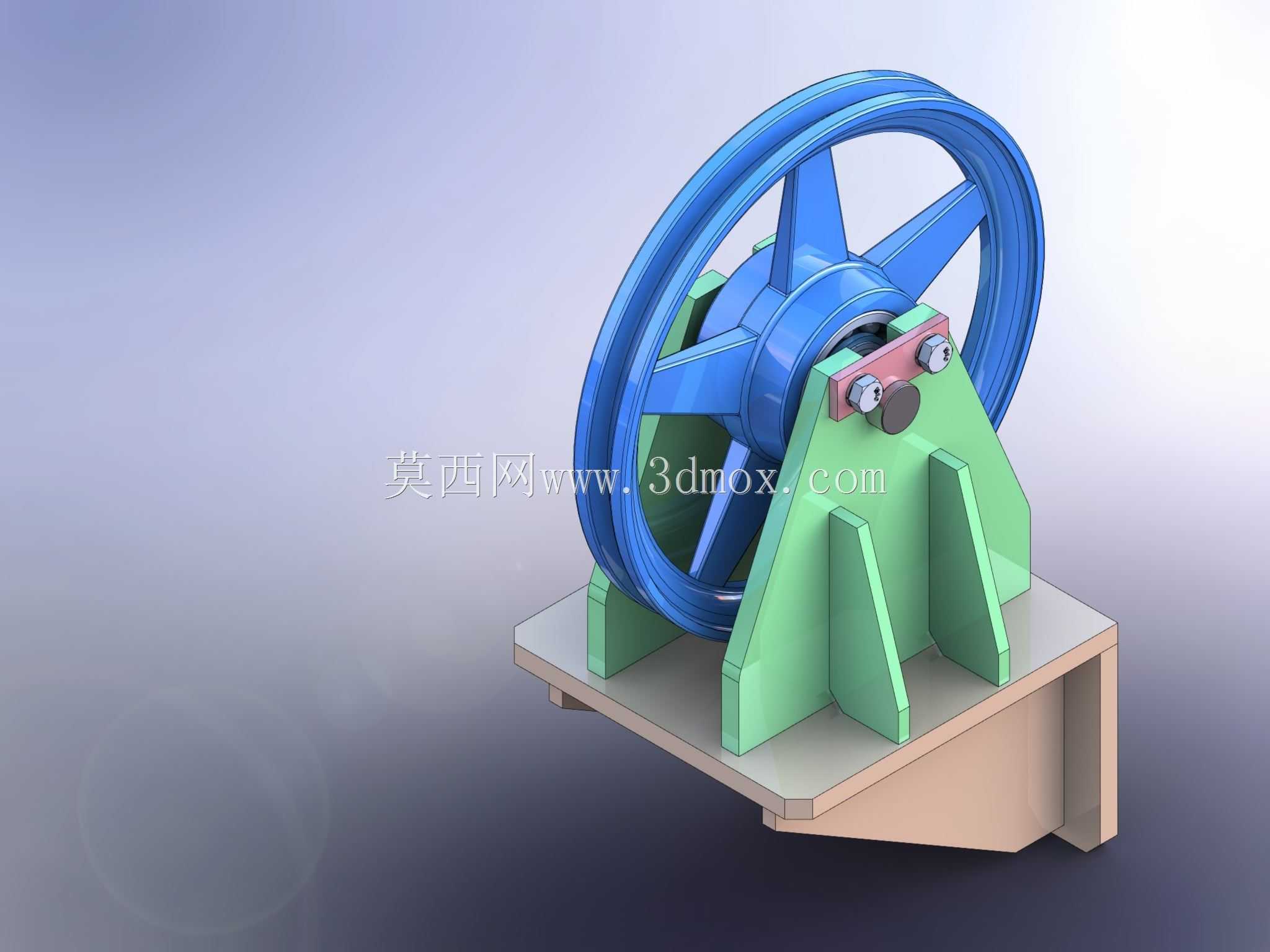

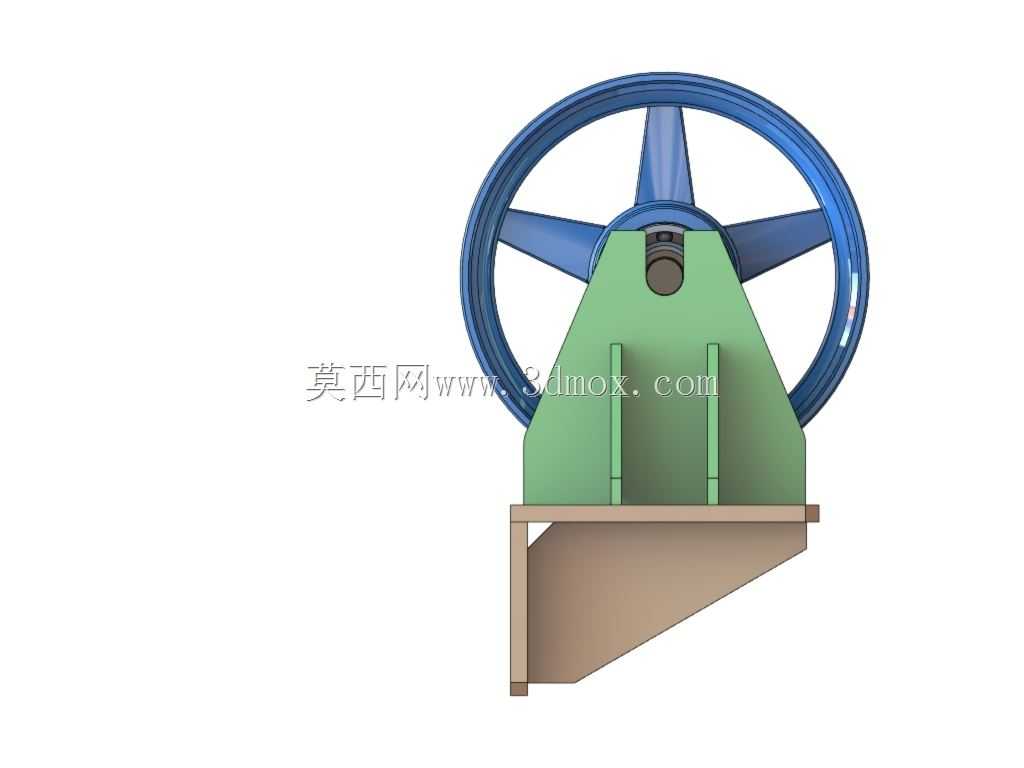

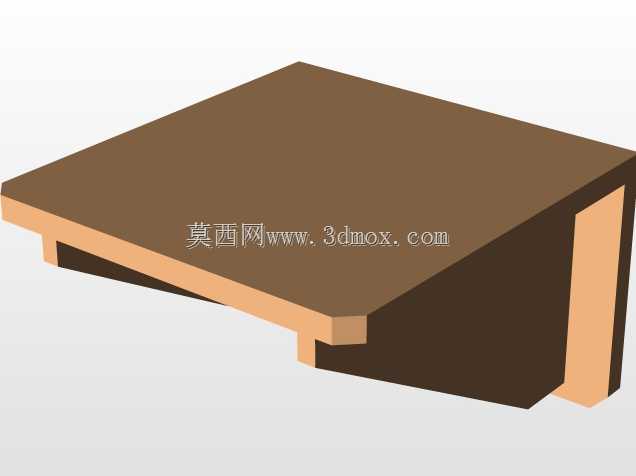

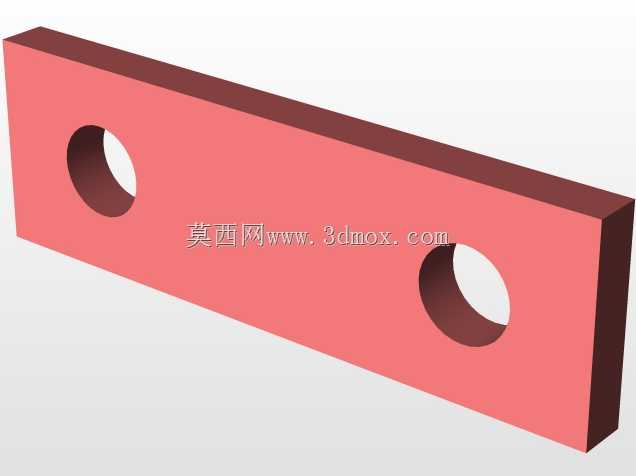

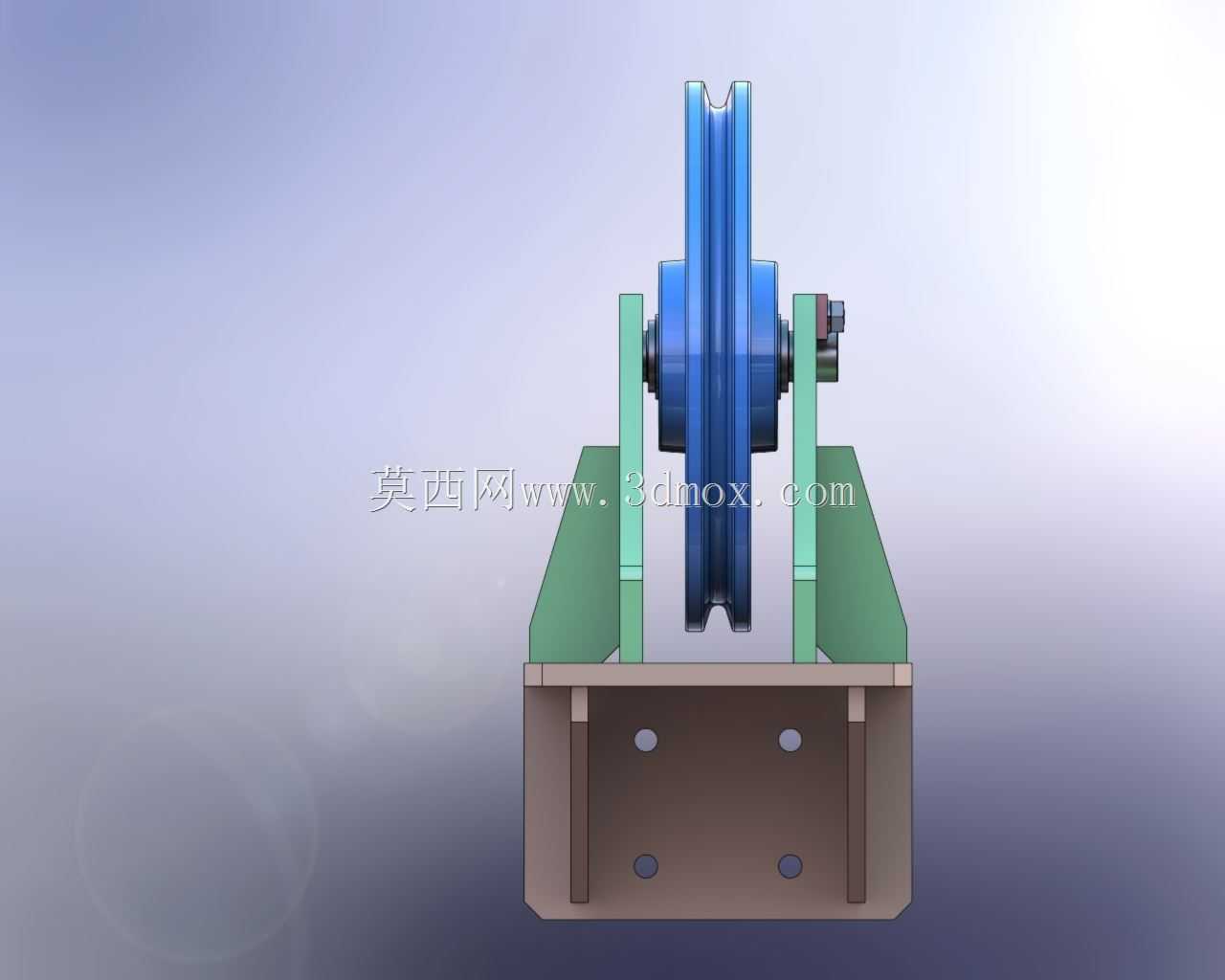

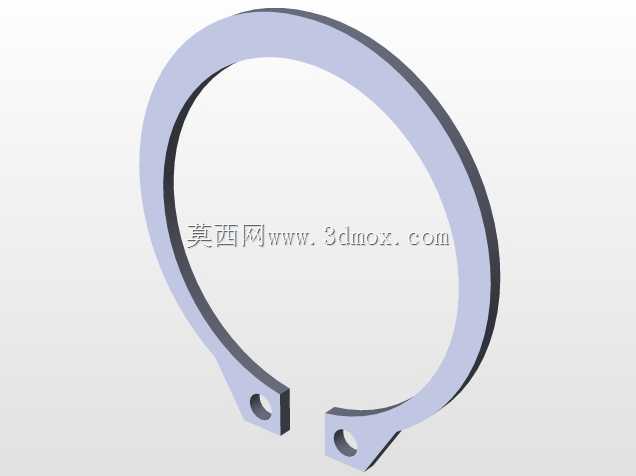

　　磨损会集中在轮槽的单侧。支架部分采用的是分体焊接式的三角支撑结构，两个侧立板加上中间的加强筋板，直接焊在底部的安装底板上，这种结构的抗侧向载荷能力比单片支架好很多，当钢索出现一定角度的斜拉时，支架不会因为单侧受力出现变形，支架顶部的滑轮轴固定结构采用的是压板锁紧方式，轴穿入支架的安装孔之后，用带螺栓的压板把轴的端部卡死，避免滑轮在转动过程中轴出现轴向窜动甚至脱出，这种固定方式比顶丝固定的可靠性高很多，也方便后期拆换滑轮或者轴承的时候快速拆解，不用做破坏性的拆卸。安装边界上，底部的安装底板预留了螺栓固定的孔位，孔位的间距是按照常用的槽钢基座、焊接安装座的尺寸匹配的，现场安装的时候不需要重新打孔配钻，

　　直接用对应规格的螺栓把底板固定在承重基座上就行，要注意的是安装的时候必须保证轮槽的中心面和钢丝绳的走向中心完全重合，偏角不能超过2度，不然钢索会一直磨轮缘，不仅磨损快，还会增大牵引阻力。整个结构的受力路径很清晰，钢丝绳的载荷通过轮体传递到中心轴承，再通过滑轮轴传递到两侧的支架立板，最后通过加强筋分散到底部的安装底板，传递到承重基座上，每一个受力环节的结构尺寸都要匹配额定起重量的要求，比如轴的直径要满足剪切强度要求，支架立板的厚度要满足抗弯强度要求，焊缝的高度要满足载荷传递的强度要求，不能出现应力集中的尖角位置，所有的承力拐角处都做了圆角过渡，避免长期受交变载荷的时候出现疲劳裂纹。在实际选型配套的时候，这种滑轮不光能用在起重吊装的导向位置，还能用在索道牵引、小型升降机的导向端、仓储货架的手动吊具上，只要是用到对应直径钢丝绳做牵引、需要转向的位置，都能适配，设计的时候也考虑了不同安装场景的兼容性，支架的安装面是平面，不管是水平安装、垂直安装还是倾斜安装，只要保证轮槽和钢索走向对正，都能正常使用，不会因为安装角度的问题出现润滑流失或者卡滞的情况，轴承位置预留了润滑脂的加注空间，日常维护的时候不用拆解滑轮，直接从轴端的注油嘴加注润滑脂就能保证轴承长期顺滑运转，减少日常维护的工作量。
