海洋绞车支撑连接支架结构设计

　　在海洋科考、海底资源勘探以及海上工程作业场景中，海洋绞车是承担缆绳收放、水下设备吊放回收的核心执行设备，长期处于高盐雾、高湿度、交变载荷的作业环境，其配套支撑构件的结构可靠性直接决定整套设备的运行稳定性。本次设计的支撑构件是海洋绞车的核心支架之一，承担着绞车传动端与设备主体机架的连接承载作用，需要同时兼顾传动端的定位精度、载荷传递效率以及现场安装的适配性。

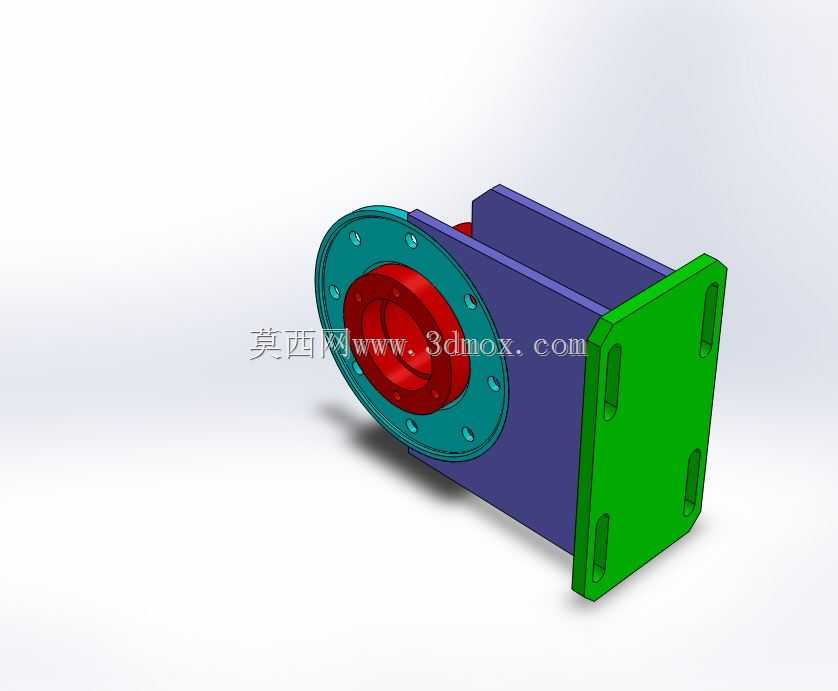

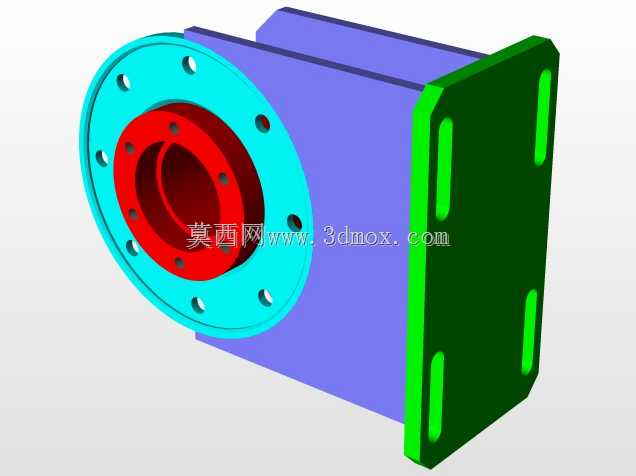

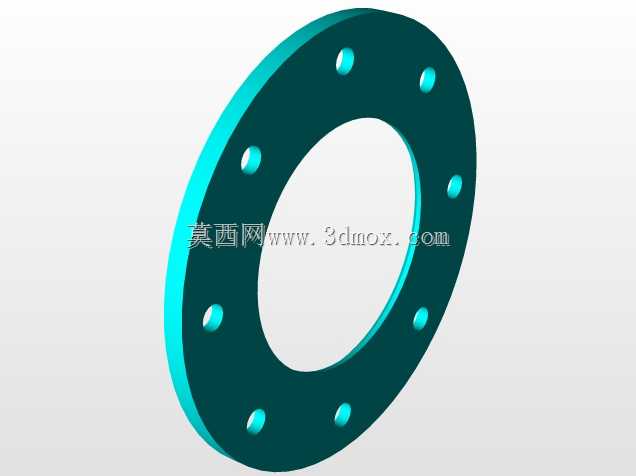

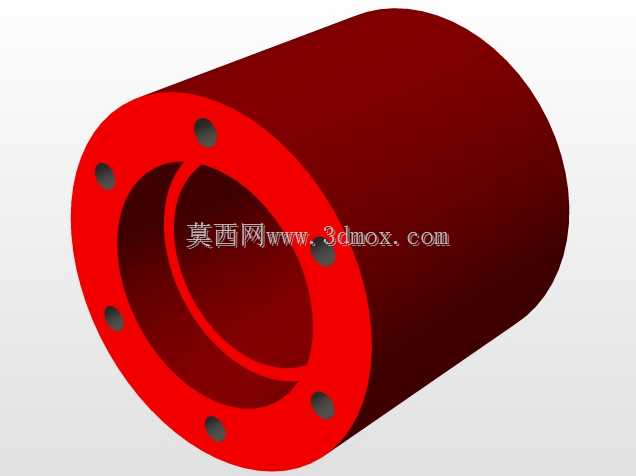

　　从结构功能来看，该支架一端采用带密封槽的法兰连接结构，法兰端面分布多组均匀布置的螺栓过孔，可与绞车的传动滚筒轴端座实现刚性对接，法兰内侧的环形槽可嵌入密封胶圈，阻隔海洋环境中的盐雾、水汽进入传动配合面，避免连接螺栓与配合面出现锈蚀卡滞问题。支架主体采用箱型折弯焊接结构，相比同重量的实心铸钢件，箱型结构在承受径向弯矩与轴向拉力时具备更优的比强度，能够抵消绞车收放缆绳时产生的交变冲击载荷，避免长期运行后出现结构形变。支架另一端为带长圆孔的安装立板，长圆孔的设计预留了安装调整余量，可抵消机架焊接加工产生的形位公差，现场安装时无需额外配焊调整垫片即可完成对位，大幅降低海上作业的安装调试难度。

　　设计过程中首先对绞车作业时的载荷谱进行了核算，明确支架需要承受的最大静拉力、缆绳偏摆时的侧向弯矩以及船舶横摇时产生的惯性载荷，以此确定箱型主体的壁厚、法兰的厚度以及安装立板的加强筋布局。法兰端的螺栓孔位置度公差控制在0.1mm以内，保证与传动端座对接时的同轴度，避免轴系出现附加径向力导致轴承异常磨损。安装立板上的长圆孔长度方向沿支架的轴向布置，调整行程覆盖±5mm的安装误差范围，适配不同批次机架的加工公差。整体结构的边角处均设置了铸造圆角或焊接倒角，避免应力集中，尤其是法兰与箱型主体的连接位置，采用了满焊加背面角焊的工艺结构，焊接后需进行去应力退火处理，消除焊接残余应力，避免海洋环境下应力腐蚀开裂。

　　从安装边界来看，法兰端的配合止口尺寸与绞车传动端的止口尺寸采用H7/h6的间隙配合，安装时可快速实现径向定位，螺栓采用8.8级镀锌防腐螺栓，拧紧后需涂覆防腐密封胶。安装立板的背面设置了两个定位销孔，待支架位置调整到位后打入定位销，实现支架与机架的刚性固定，避免长期受载后出现螺栓松动位移。支架整体的外形尺寸适配绞车传动端的安装空间，不会与周边的缆绳导向机构、液压管路产生干涉，箱型主体的侧面预留了传感器安装螺孔，可后续加装张力传感器、转速传感器等监测元件，实现绞车运行状态的实时采集。

　　在海洋作业场景下，该支架的表面处理采用热喷锌加环氧富锌底漆、聚氨酯面漆的多层防腐工艺，能够抵御海洋大气区的盐雾腐蚀，设计使用寿命不低于15年，满足长期海上作业的防腐要求。结构设计时充分考虑了维护便利性，法兰端的螺栓操作空间预留充足，后期更换密封件、检修传动端时无需拆卸整个支架，仅需松开法兰连接螺栓即可完成传动端的分离作业，大幅降低海上维护的作业强度与时间成本。
