可伸缩安全滑动挂钩轨道组件

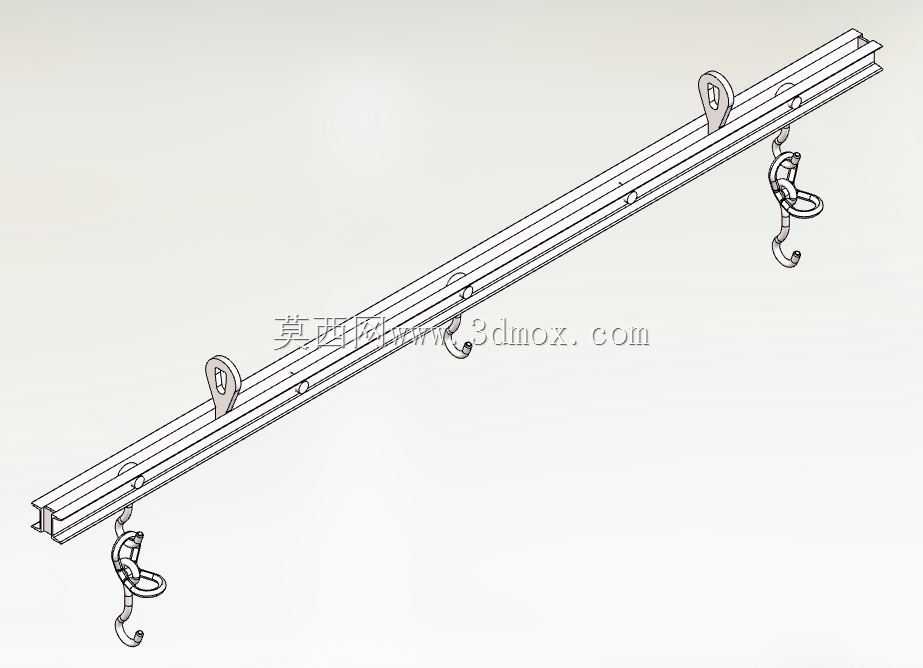

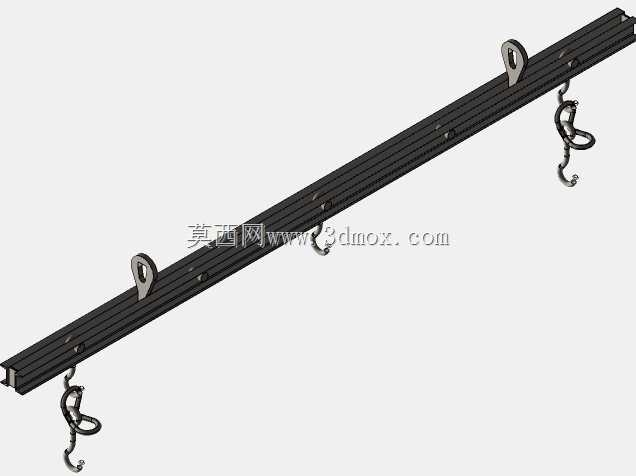

　　这类可伸缩滑动挂钩轨道组件，多应用在车间工位物料悬挂、仓储轻型货品吊挂、工装治具就近挂放、生产线旁工具收纳等场景，也可适配小型加工工位的劳保用品、操作辅助工具的就近挂载，替代传统固定挂钩无法调整位置、取放易磕碰脱落的问题。从结构设计来看，主体采用标准槽型导轨作为承载基体，导轨截面为带内凹滑槽的冷弯型材结构，滑槽内侧做了限位翻边，能够限制挂钩组件的横向窜动，避免挂钩受侧向力时从轨槽内脱出。导轨上配套的固定吊耳采用冲压折弯成型，吊耳上开有圆形安装孔，可通过膨胀螺栓、自攻螺丝等紧固件将整根导轨固定在墙面、顶棚钢架或者设备侧装支架上，吊耳与导轨的连接采用铆接固定，保证吊耳与导轨本体的连接强度，不会因为长期承重出现松动移位。

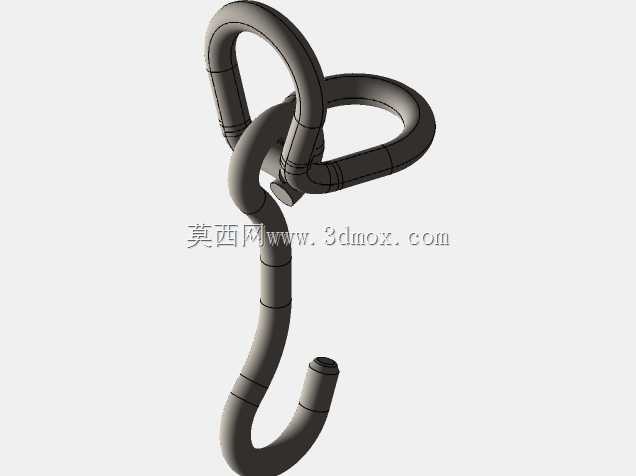

　　配套的挂钩组件采用可伸缩隐藏式结构，挂钩主体通过内置的弹性复位结构与轨槽内的滑动基座连接，正常挂载状态下挂钩伸出至工作位置，当需要取下吊挂物件时，只需轻抬挂钩即可触发伸缩复位结构，让挂钩自动收至贴近导轨的位置，避免传统固定挂钩突出在外，人员走动时发生勾挂衣物、磕碰肢体的安全隐患，这一结构设计也能避免吊挂物件在非挂载状态下，挂钩外露被意外碰撞导致变形。滑动基座与导轨滑槽的配合面做了减摩处理，滑动时阻力较小，操作人员可以根据吊挂物件的尺寸、使用位置，随意调整各个挂钩在导轨上的间距，不需要额外打孔或者拆卸导轨，适配不同尺寸的工具、物料的挂载需求。从安装边界来看，导轨的单根长度可根据实际安装场景裁切，

　　吊耳的安装间距建议控制在600mm至800mm之间，保证导轨承重时不会出现下挠变形，单挂钩的额定承重根据型材壁厚不同，可覆盖5kg至15kg的轻型挂载需求，完全满足车间工具、轻型物料的挂载要求。设计过程中需要重点关注几个配合尺寸：一是滑槽的开口宽度与滑动基座的导向凸台尺寸配合，间隙控制在0.2mm至0.5mm之间，既保证滑动顺畅，又不会出现滑动基座在槽内卡滞或者晃动量过大的问题；二是挂钩的伸缩行程，需要保证收回状态下挂钩末端不超出导轨下边缘10mm，避免外露部分造成磕碰；三是挂钩的弯曲弧度，需要适配常见的工具挂环、物料吊孔的尺寸，挂钩末端做了向上的防脱翘边，避免吊挂的物件在滑动或者轻微晃动时从挂钩上滑落。在实际应用中，

　　这类挂轨组件相比传统的固定挂钩排，灵活性提升非常明显，比如装配工位上，不同工序用到的工具尺寸差异较大，固定间距的挂钩往往会出现大尺寸工具放不下、小工具间距浪费空间的问题，而滑动可调的结构可以随时根据当前工位的工具配置调整挂钩位置，让工位挂放更加整洁有序。同时隐藏伸缩的结构也解决了传统挂钩长期外露容易积尘、被碰撞变形的问题，在一些对现场安全管理要求较高的生产车间，这种结构能够有效减少挂钩突出导致的磕碰伤害，符合生产现场的安全管理要求。导轨的型材截面设计也兼顾了刚性与轻量化，不需要采用过厚的壁厚就可以满足轻型挂载的刚性要求，安装时不需要额外做加强支撑，直接通过吊耳固定即可，安装效率比传统的自制挂架高很多。挂钩的转动部位做了限位结构，不会出现挂钩360度转动导致的吊挂物件扭转问题，保证挂载状态下物件始终保持竖直下垂的状态，不会因为挂钩转动出现物件倾斜掉落的情况。
