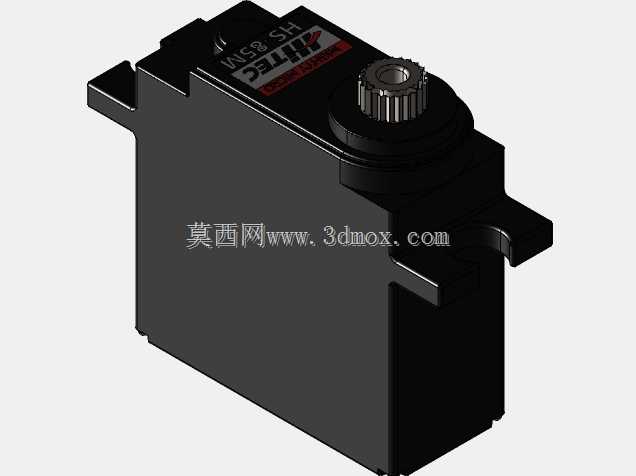

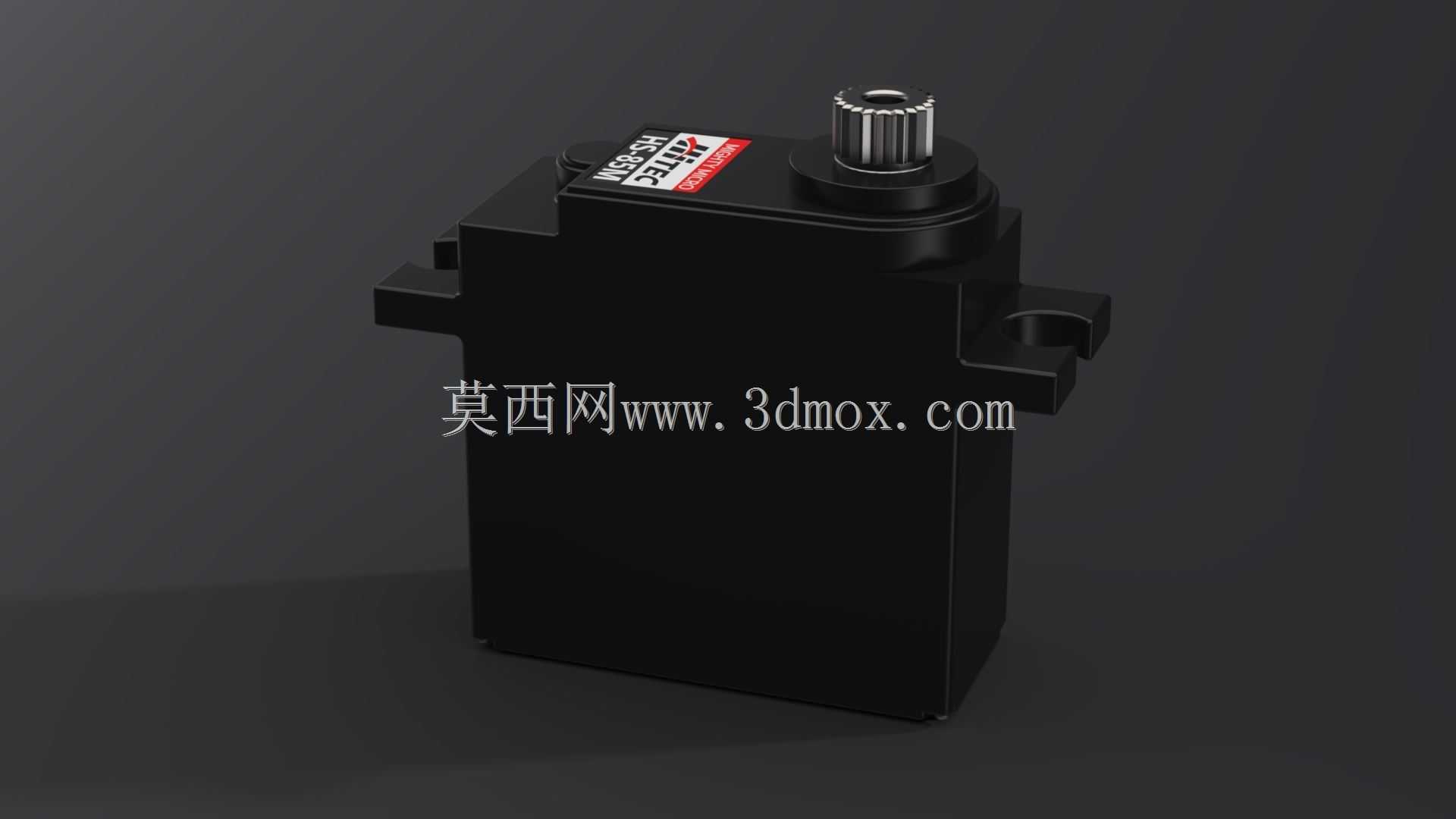

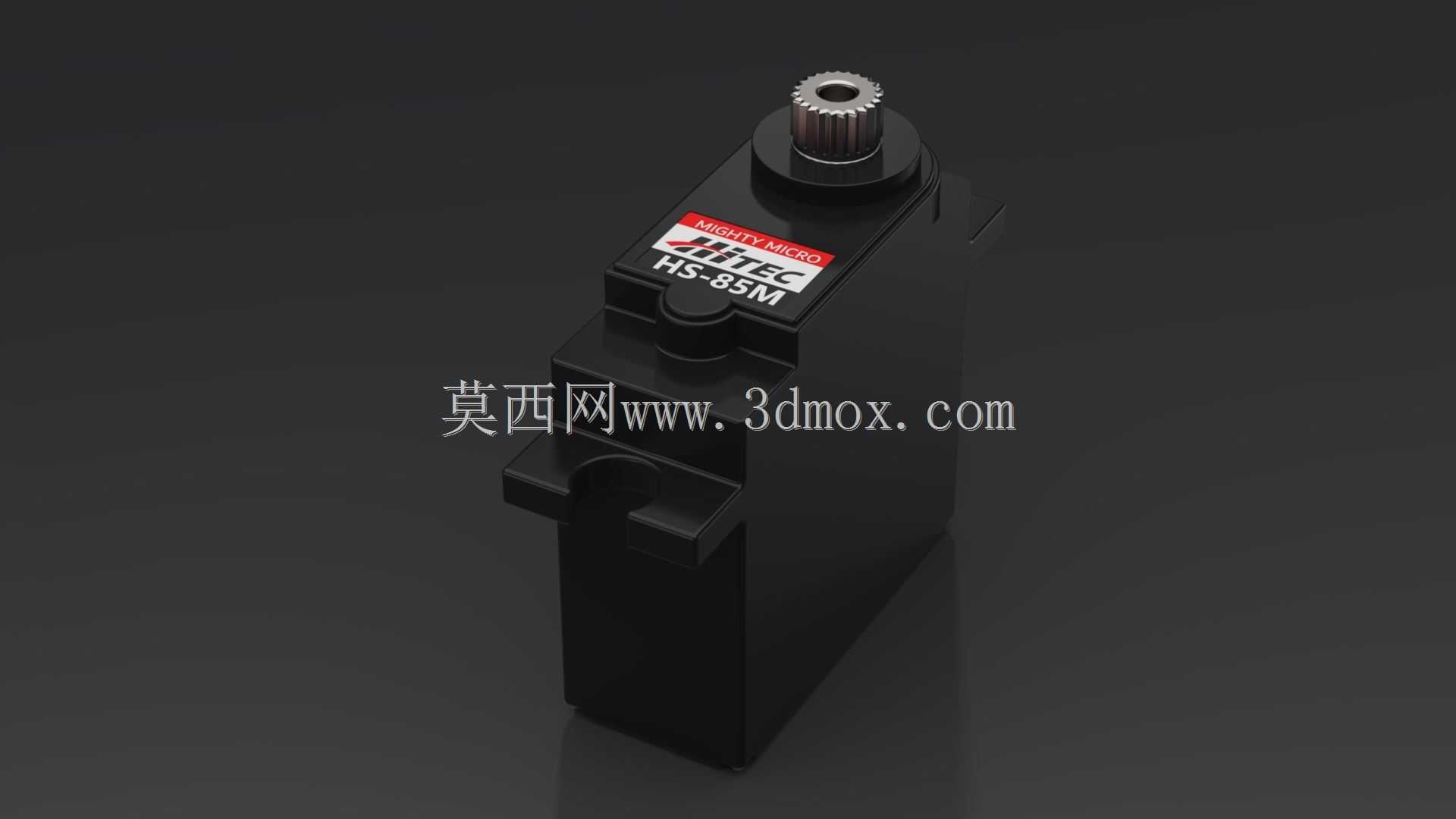

HitecHS-85MG微型金属齿轮舵机结构

　　在航模舵面控制、小型机器人关节驱动、精密自动化工位的小角度往复执行场景里，这类微型金属齿轮舵机的应用覆盖度极高，尤其是对输出扭矩、回程间隙、安装空间有严苛要求的小型化设备中，HS-85MG这类规格的舵机是选型阶段绕不开的参考对象。从实际使用场景来看，这类舵机常被用于固定翼航模的副翼、升降舵控制，小型仿生机器人的关节角度调节，甚至是桌面级自动化设备里的拨料、挡停工位执行端，核心作用是接收PWM控制信号，输出指定角度的扭矩转动，带动负载完成精准的角度定位动作。

　　从功能特性上看，该舵机采用金属齿轮组传动，相比同尺寸的塑料齿轮舵机，抗冲击负载能力提升明显，在航模做特技动作、机器人关节遇到瞬时阻力时，不容易出现打齿失效的问题，输出轴采用带齿的花键结构，配套舵盘安装后可以有效避免转动打滑，保证角度控制的精度。舵机外壳采用高强度工程塑料注塑成型，兼顾结构强度与自重控制，外壳上预留的安装耳带有标准安装孔位，适配行业通用的舵机安装支架，不需要额外做定制转接件就能完成装配。

　　设计思路上，这款舵机走的是小体积高功率密度的路线，内部将直流驱动电机、减速齿轮组、电位器角度反馈元件、控制电路板做了高度集成，所有元件都规整布置在矩形壳体内，没有多余的外凸结构，尽可能压缩整体占用空间。输出轴布置在壳体顶部中心位置，出线端从壳体侧面引出，走线方向不会和顶部的舵盘转动、底部的安装面产生干涉，在多舵机密集布置的场景里，能有效避免线缆剐蹭的问题。齿轮组的传动比经过匹配设计，在保证输出扭矩满足小型负载驱动需求的同时，不会因为传动比过大导致响应速度过慢，平衡了扭矩输出与动作响应的实际需求。

　　从安装边界尺寸来看，这款舵机的壳体为标准微型舵机尺寸，长宽尺寸适配行业通用的微型舵机安装槽，安装耳的孔距符合常规舵机支架的孔位标准，输出轴的伸出长度、花键模数都和同规格通用舵盘兼容，替换同尺寸其他型号舵机时不需要修改安装结构。输出轴的转动行程覆盖常规舵机的标准角度范围，能满足绝大多数小角度摆动的执行需求，壳体底部为平面设计，安装时可以直接贴合安装基面，不需要额外做避位设计，侧面的安装耳可以采用螺丝直接锁紧，装配工序简单，适合批量设备的快速组装。

　　在实际结构设计选型时，需要注意这类舵机的输出轴径向承载能力有限，不能直接承受过大的径向载荷，如果驱动的负载存在径向力，需要额外增加导向支撑结构，避免舵机输出轴受力变形影响转动精度。另外舵机的内部电位器反馈有角度限位，不适合作为连续转动的动力元件使用，仅适用于一定角度范围内的往复摆动场景，在做结构布局时要预留好舵机转动的空间，避免舵盘转动时和周边结构产生碰撞干涉。舵机的驱动信号为标准PWM信号，和主流的舵机控制板、机器人控制器都能直接适配，不需要额外做信号转换，降低了控制系统的匹配难度。
