单通道继电器控制模块结构设计

项目分类:继电器 发布时间:2021-05-20 ID:176825
  • 单通道继电器控制模块结构设计
  • 单通道继电器控制模块结构设计
  • 单通道继电器控制模块结构设计
  • 单通道继电器控制模块结构设计

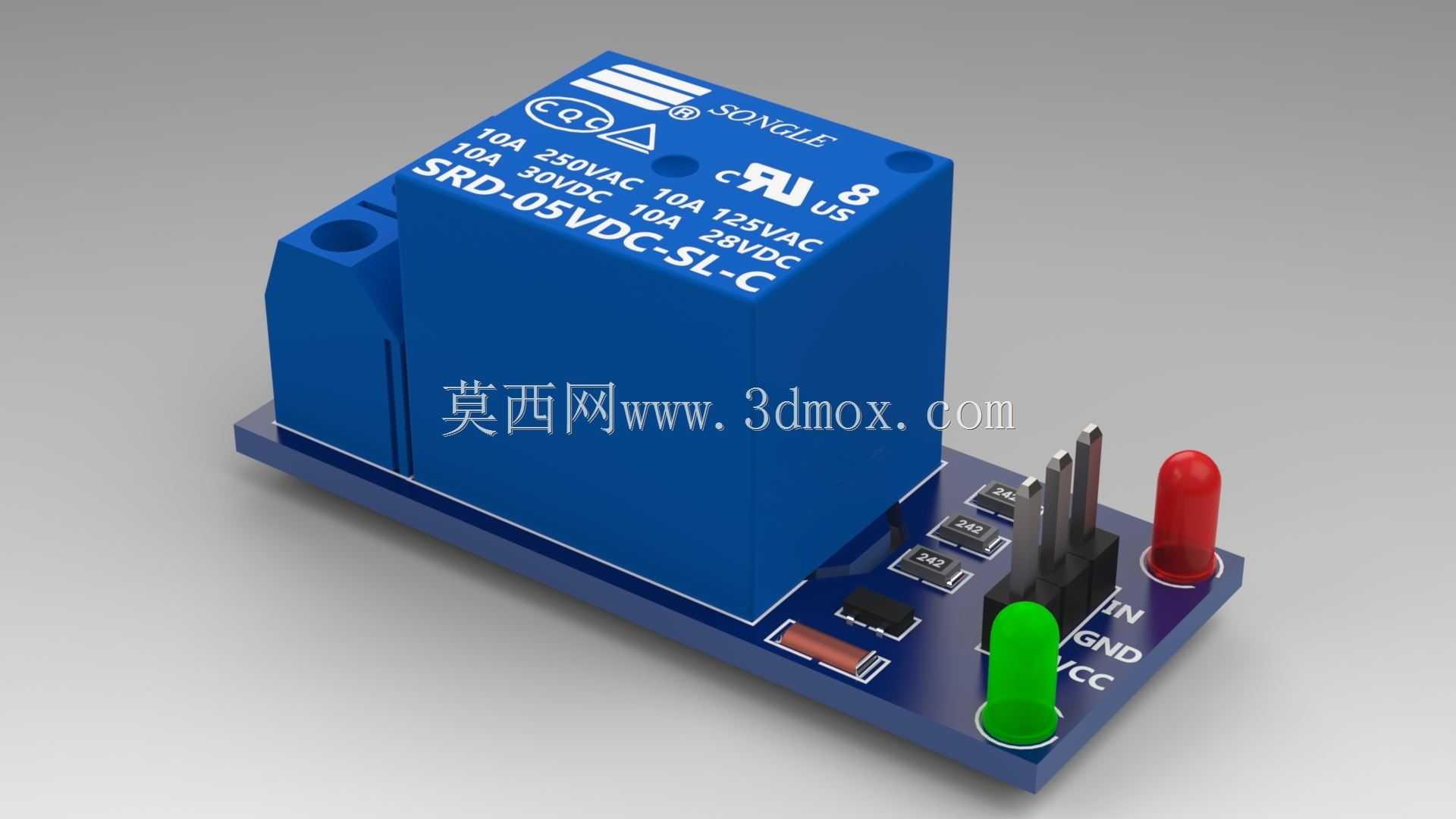

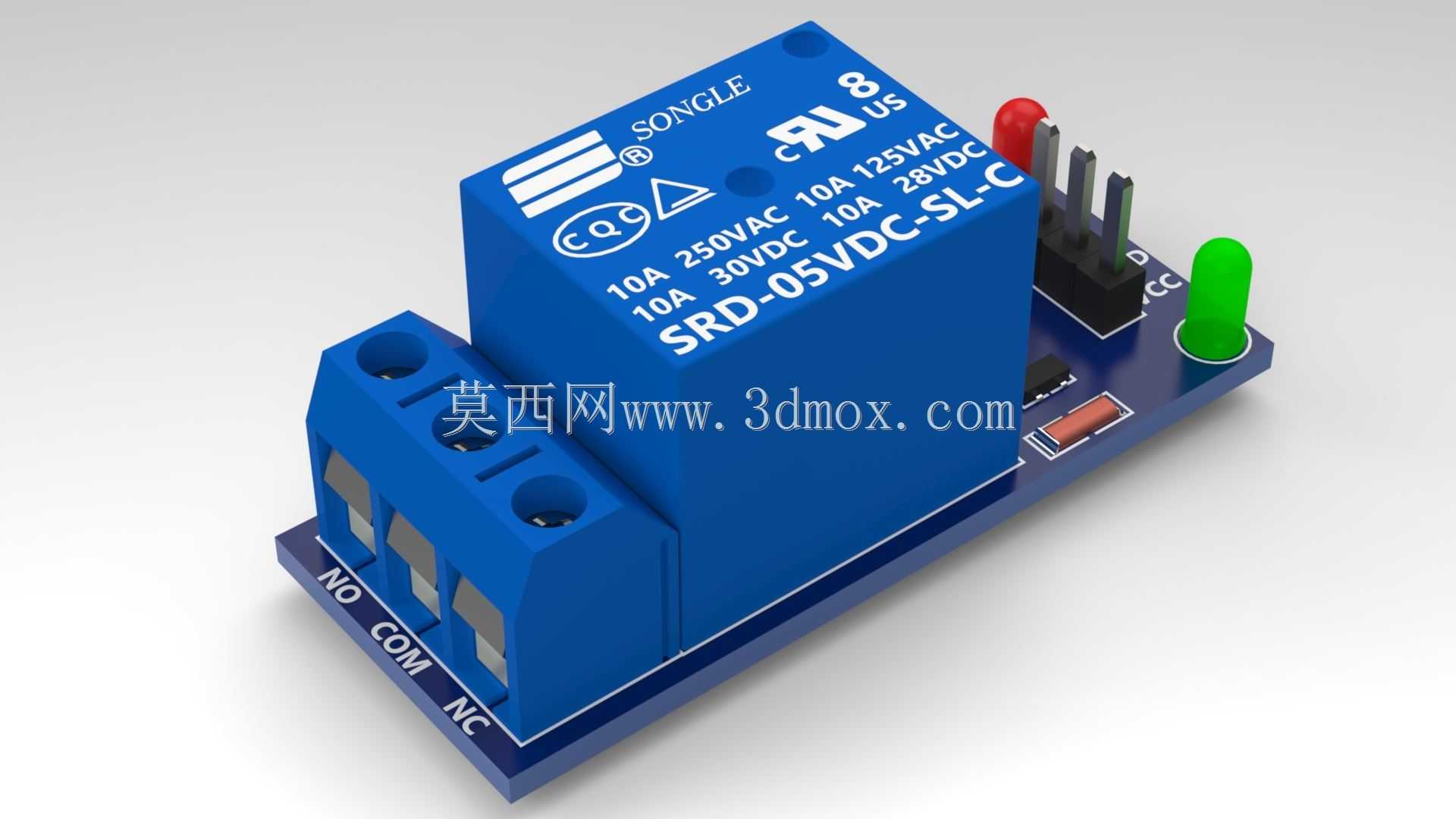

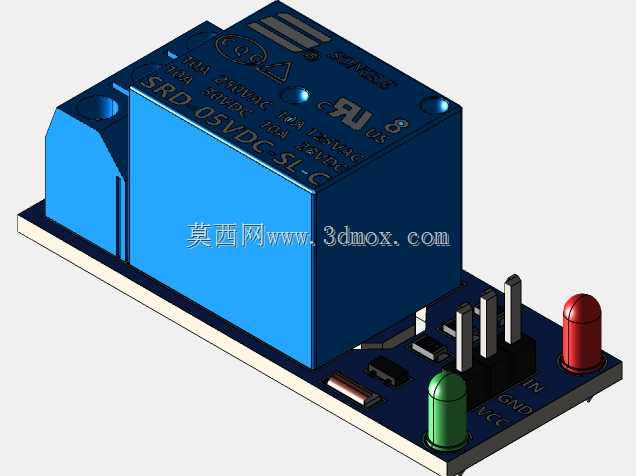

这款单通道继电器模块是面向低压电控场景开发的小型控制执行组件,核心适配开源硬件开发、小型自动化装置、教学实验平台、智能家居改造等多类应用场景,能够实现低压控制信号对高压负载回路的安全隔离通断,是弱电控制强电回路中最常用的中间执行部件。在实际使用中,该模块常搭配开源控制板使用,用户只需在信号输入引脚施加对应低电平触发信号,即可完成继电器触点的吸合动作,进而连通后端负载回路,全程控制回路与负载回路保持电气隔离,能够有效避免高压回路串入控制端损坏主控器件的风险。模块自带工作状态指示与动作状态指示,绿色指示灯对应模块电源接通状态,红色指示灯对应继电器吸合动作状态,调试过程中无需额外测量即可快速判断模块工作状态,大幅降低现场调试的排查难度。从产品设计思路来看,该模块采用一体化集成布局,将松乐系列功率继电器、触发驱动电路、状态指示电路、接线端子全部集成在一块小型印刷电路板上,无需用户额外搭建驱动外围电路,拿到模块即可直接接入控制回路使用,省去了分立元件选型、焊接、调试的繁琐流程。模块上预留的三个螺纹接线端子分别对应公共端、常开触点端、常闭触点端,能够适配不同通断逻辑的控制需求,用户可根据实际负载回路的通断要求选择对应接线端口,无需额外调整电路结构。外形尺寸方面,该模块整体为紧凑型矩形布局,继电器本体占据模块上方主要空间,下方电路板区域排布信号插针与状态指示灯,模块边角预留安装固定孔位,可通过螺丝直接固定在设备电控仓内的平面安装位上,也可搭配排针直接插装在面包板或开发板扩展座上,适配不同的安装场景。安装边界上需要注意,模块周边需预留至少5mm的散热间隙,避免继电器长时间工作产生的热量堆积影响周边元件寿命,同时高压接线端需与周边低压信号线路保持足够的安全爬电距离,避免出现高压击穿短路的风险。模块的信号输入引脚做了标准化排布,电源、地、信号三个引脚间距符合通用插针标准,可直接兼容市面上绝大多数开源控制板的扩展接口,无需额外制作转接线缆。触点端采用大电流规格设计,能够满足常见小型交流、直流负载的通断需求,可直接控制小功率电机、照明灯具、电磁阀等常见负载,覆盖绝大多数小型电控项目的负载控制要求。
