霍比科CS-12MG微型舵机结构设计

　　在航模飞控、小型机器人关节驱动、精密云台姿态调整这类对执行器体积、输出扭矩与响应速度有均衡要求的场景里，微型舵机始终是选型清单里的核心选项，这款CS-12MG微伺服的结构设计，完全围绕小安装空间下的可靠动力输出来展开。先从实际安装边界说起，这款舵机采用标准微型舵机的矩形主体布局，主体外壳为高强度工程塑料注塑成型，侧壁预留的安装凸耳带有标准安装孔位，孔位间距、凸耳厚度都匹配主流航模、小型机器人舵机安装槽的通用尺寸，不需要额外做安装转接件就能直接固定在1.5-2mm厚度的玻纤、碳纤或者轻质金属安装板上，顶部输出轴采用金属齿轮结构，输出齿的模数、齿形规格兼容标准舵机摇臂、舵盘的安装接口，

　　更换不同长度的金属或者塑料摇臂就能适配不同的摆动行程需求，输出轴的伸出高度经过精准核算，安装标准摇臂后不会和主体上盖产生运动干涉，摇臂摆动的全行程范围内也不会超出主体侧面的安装边界，避免在紧凑安装空间里和周边结构件发生剐蹭。从功能特性来看，这款舵机内部采用金属齿轮传动组，相比同尺寸的塑料齿轮舵机，抗冲击负载能力提升明显，在航模做剧烈机动动作、小型机器人关节遇到瞬时阻卡的时候，不容易出现打齿失效的问题，内部电位器与控制电路的布局经过优化，控制信号的响应延迟控制在极低水平，能够精准跟随PWM控制信号调整输出轴角度，位置重复精度满足小型设备的姿态控制需求，输出轴的摆动角度范围覆盖常规舵机的标准行程，

　　既可以通过控制信号限制摆动角度做固定范围内的角度调节，也能通过改装电路实现连续旋转作为小型驱动轮的动力源。设计思路上，这款舵机没有盲目追求极致的参数堆砌，而是在有限的体积内平衡了扭矩输出、响应速度、耐用性与重量控制，外壳的加强筋都布置在受力集中的安装凸耳、齿轮仓周边，既提升了外壳的结构强度，又不会额外增加不必要的重量，顶部齿轮仓的密封结构做了细微的台阶设计，能够阻挡日常使用中的灰尘、少量飞溅水汽进入齿轮组与电位器仓，延长设备的无故障使用时长，侧面出线的位置做了线缆防弯折的过渡结构，避免舵机在频繁摆动的过程中线缆根部因为反复弯折出现断线问题。实际应用中，这类微型金属齿轮舵机除了常见的固定翼航模舵面控制、多旋翼无人机云台俯仰调节、

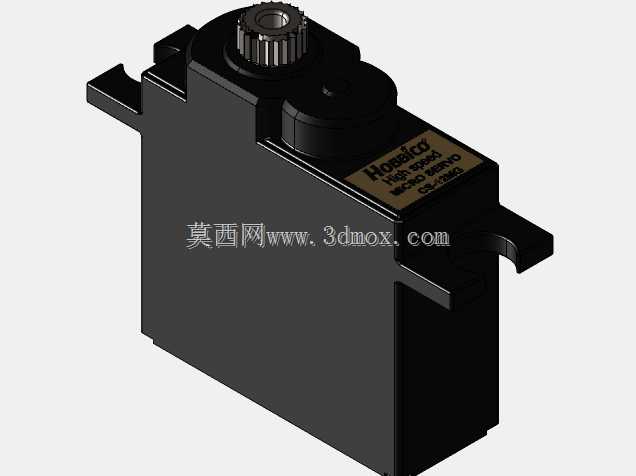

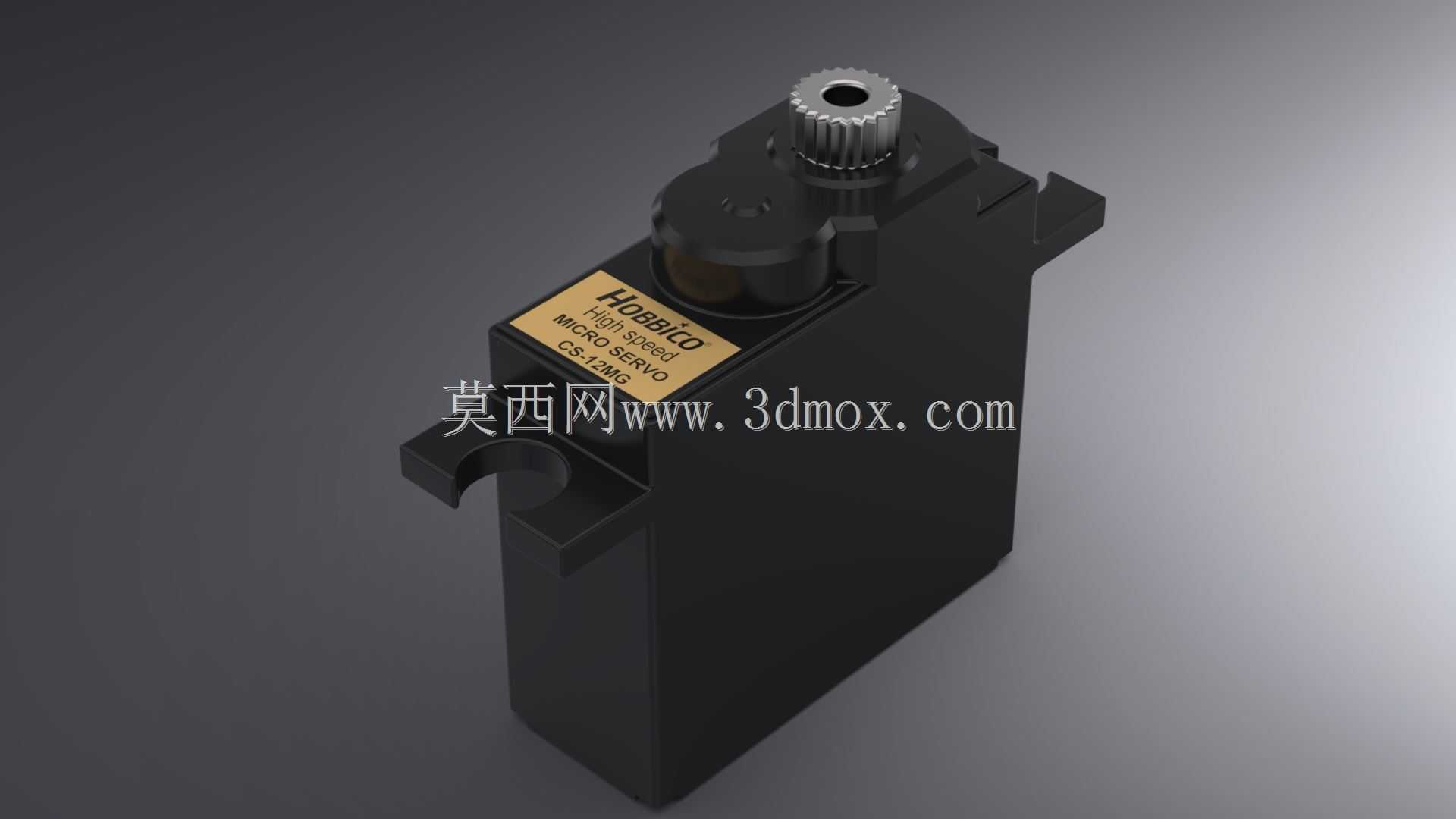

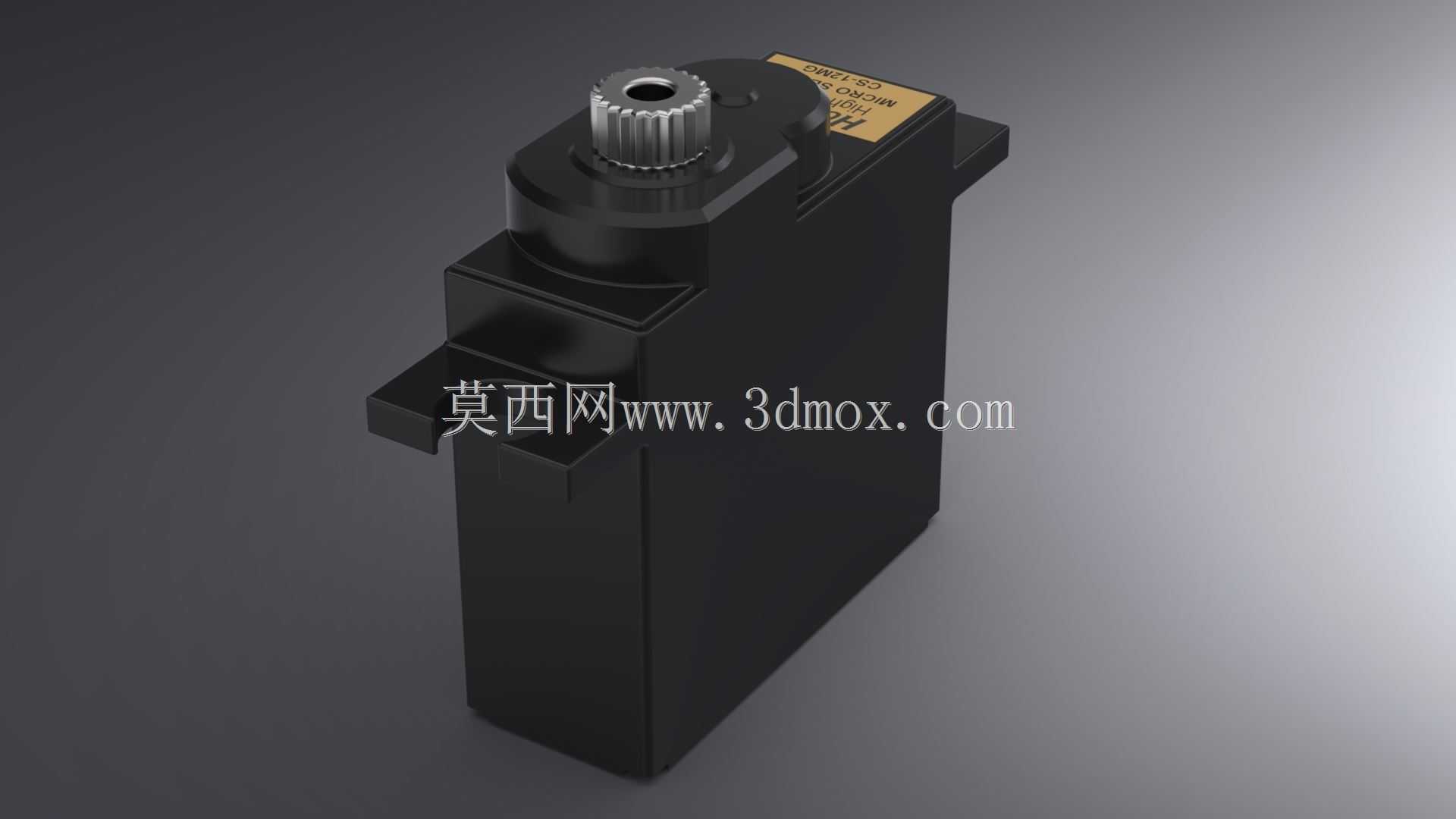

　　小型教育机器人关节驱动之外，还能用于小型自动化设备的料仓挡板开合、精密测试夹具的轻负载压紧动作、智能家居电动摆件的姿态调整等场景，选型时只需要确认安装孔位匹配、输出扭矩满足负载需求、工作电压匹配控制板的供电范围，就能直接替换同规格的其他型号微型舵机，不需要对周边安装结构做大幅修改。从三维建模的角度来看，这款舵机的模型完整还原了外壳的分型线、安装凸耳的倒角、输出齿的细节、线缆的出线位置，在做整机结构装配的时候，可以直接把这个模型导入装配体，用来校验安装空间是否充足、摇臂摆动时是否和周边结构存在干涉、舵机线缆的走线路径是否合理，避免后期加工实物的时候出现安装干涉的问题，模型的外形尺寸和实物完全一致，安装孔位、输出轴位置的尺寸公差控制在结构设计允许的范围内，完全能够满足结构设计阶段的虚拟装配校验需求。
