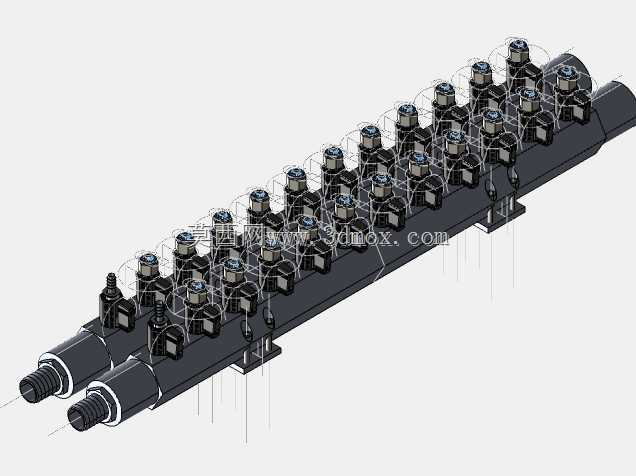

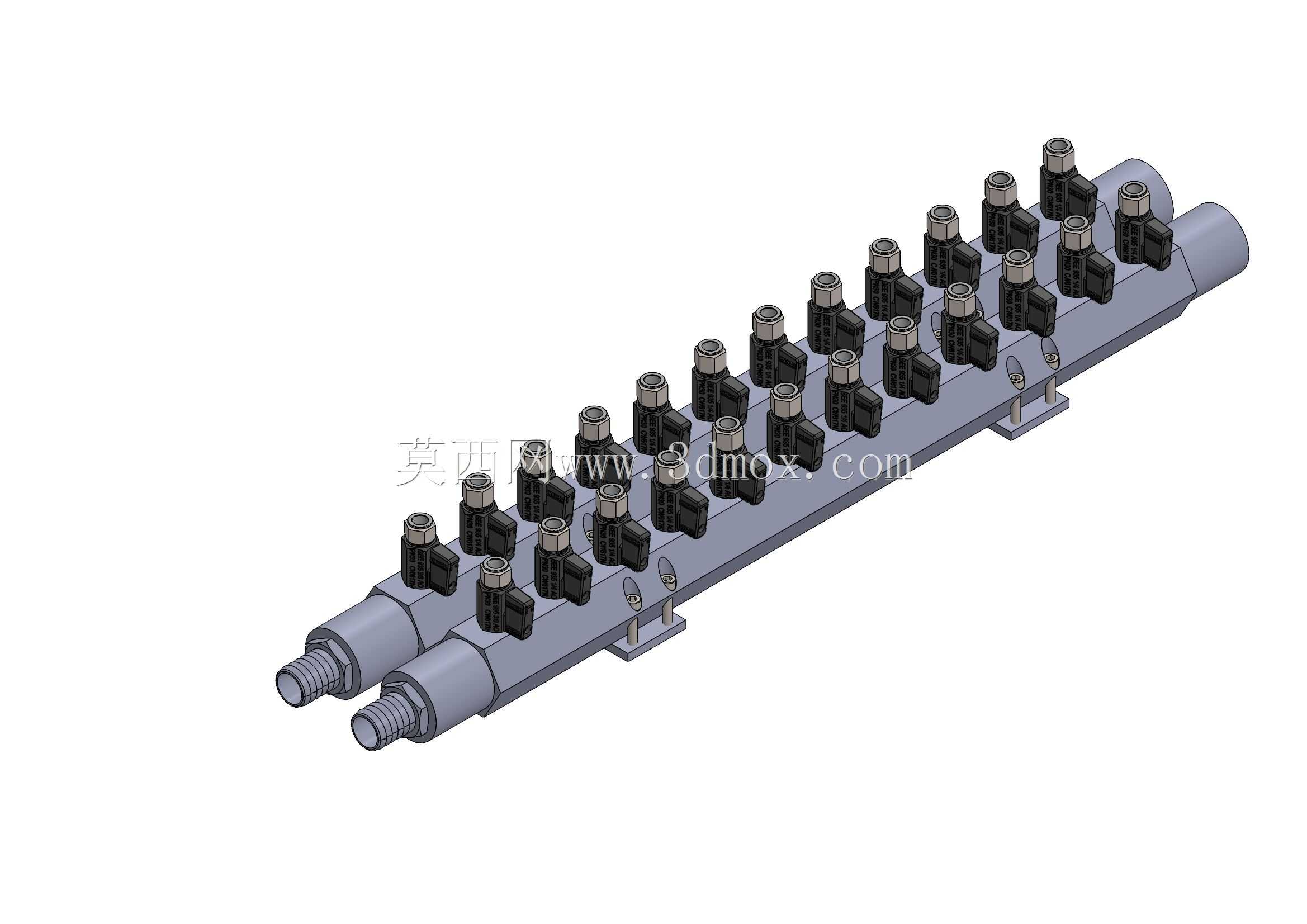

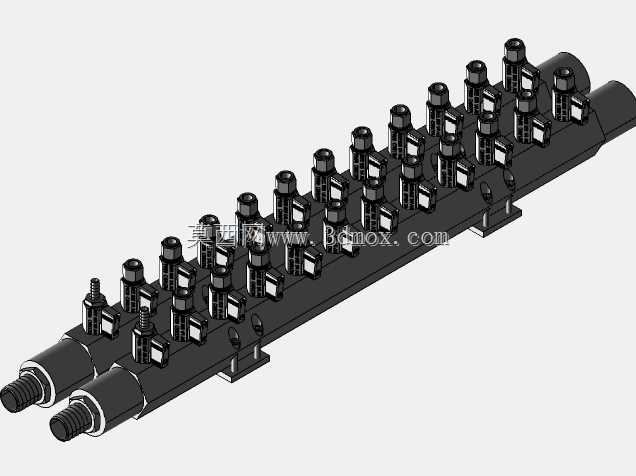

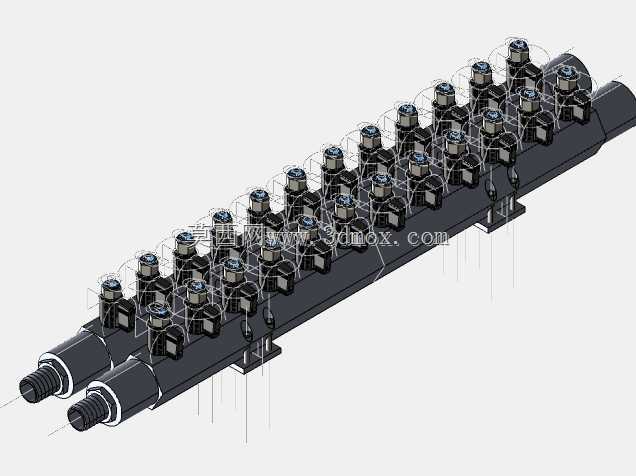

在商用制冷系统、工业温控机组的现场布管作业里,多通路制冷剂分流的一致性一直是影响末端换热效率的核心痛点,早年采用分散式三通、弯头拼接的分流管路,不仅焊点多、泄漏风险高,各支路的流阻偏差还容易导致部分换热支路供液不足,直接拉低整套制冷系统的COP值,这套多组制冷剂分流集成结构,就是针对这类现场痛点做的一体化设计方案。从实际应用场景来看,这类集成分流结构主要适配多并联蒸发器的制冷单元,比如商超冷柜组、工业冷水机的多末端换热模块、精密温控设备的冷却支路分配,替代传统散件拼接的管路组件,减少现场安装的焊接工作量,同时从结构层面保证各支路的制冷剂流量分配均匀性。整套结构采用长条形集成母管设计,主通路为两根平行布置的圆形承压管,
分别对应高压供液与低压回气通路,母管的两端预留标准外螺纹连接接口,可直接对接制冷系统的主供液、回气主管路,无需额外加工过渡接头。母管上沿轴向等距布置多组独立的支路控制阀座,每个阀座对应一个独立的制冷剂支路,阀座与母管之间采用一体加工的流道连通,避免拼接焊缝带来的泄漏隐患,阀座顶部预留标准的阀件安装接口,可适配手动截止阀、电磁阀或者流量调节阀,满足不同场景下的支路通断、流量调节需求。设计阶段首先考虑的是承压能力,母管的壁厚根据制冷剂的常规工作压力做了冗余计算,可适配R22、R410A、R134a等常用制冷剂的工作压力范围,流道的转角处全部做了圆弧过渡处理,避免直角流道带来的局部流阻增大,同时减少制冷剂在流道内的涡流噪声。
各支路的接口位置沿母管轴向做了等距排布,相邻支路的中心距保持一致,既方便现场对接支路管路时的定位,也能保证各支路从母管取流的流道长度基本一致,从结构上降低各支路之间的流阻偏差,避免出现近端支路流量过大、远端支路供液不足的问题。安装边界方面,整套集成结构的底部预留了两个带安装孔的固定支脚,支脚与母管之间采用焊接固定,安装孔的中心距、孔径尺寸匹配常规制冷机组的安装架标准,安装时可直接通过螺栓将整套分流结构固定在机组机架上,无需额外制作安装支架。母管两端的主接口朝向同一侧,各支路的阀件接口全部垂直于母管轴线向上布置,这种布局方式可以最大程度压缩安装所需的空间,在有限的机组舱内预留足够的阀件操作空间,
方便后期运维时对单个支路进行通断操作或者检修。从结构细节来看,每个支路阀座与母管的连接位置都做了加强筋处理,避免阀件安装、管路对接时产生的应力集中导致焊缝开裂,母管的外表面做了均匀的防锈处理,可适应制冷机组内可能存在的凝露、潮湿工况,减少长期使用后的锈蚀风险。不同于散件拼接的分流管路,这套集成结构在出厂前就可以完成整体的压力密封性测试,相比现场逐段焊接、逐段试压的作业方式,能大幅降低现场安装的检漏工作量,也能减少因现场焊接质量不稳定带来的后期泄漏隐患。在实际选型匹配时,可根据系统所需的支路数量选择对应长度的母管规格,母管的通径尺寸根据系统总制冷剂流量做匹配,支路接口的尺寸则根据单个支路的换热能力做对应调整,无需对整体结构做大幅修改,具备较好的适配性。对于结构设计人员来说,这类集成分流结构的建模重点在于母管流道的一致性设计,要保证每个支路的流道截面、转角弧度完全一致,避免因建模误差导致各支路流阻出现偏差,同时要注意阀座安装接口的同轴度,避免后期阀件安装时出现密封面错位的问题;对于设备选型人员来说,可直接根据系统的支路数量、主管路通径、支路接口尺寸选用对应规格的集成分流组件,无需自行设计散件拼接的管路结构,能大幅缩短制冷系统的管路设计周期,也能提升整套管路系统的可靠性。
