增量式中空轴旋转编码器结构设计

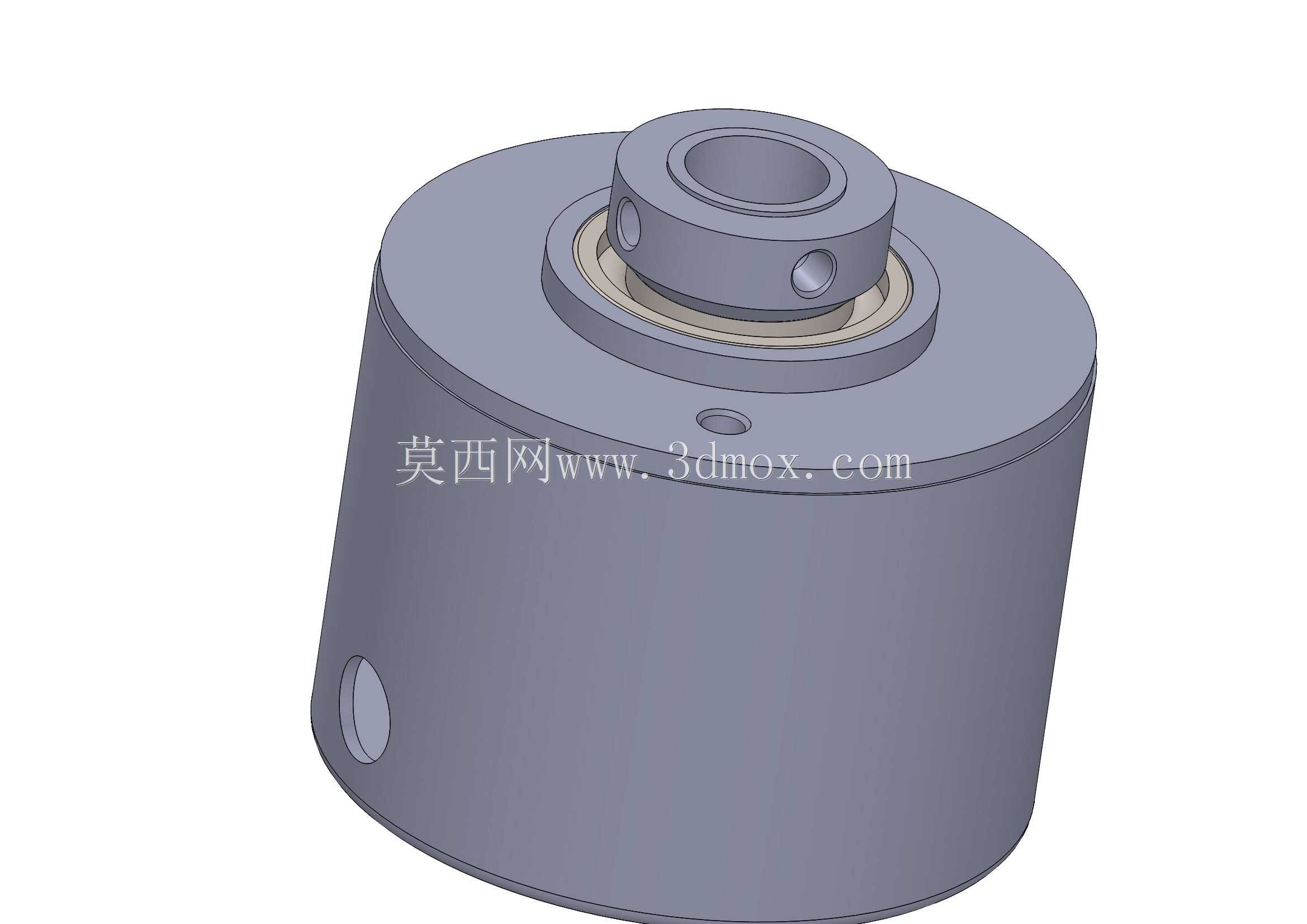

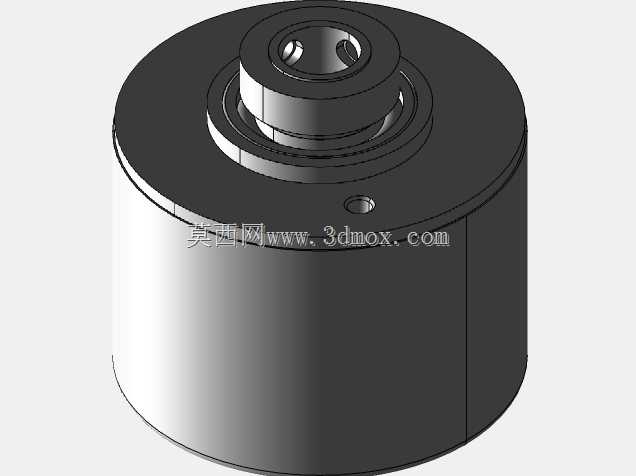

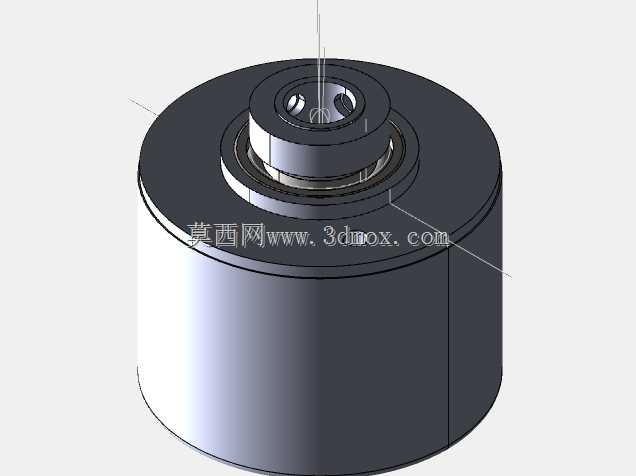

　　这款中空轴结构的增量式旋转编码器，在自动化产线的旋转工位反馈场景中适配性极强，不管是伺服电机转轴的转速闭环、回转工作台的角位移采集，还是输送线分度机构的位置校验，都能通过轴孔套装的安装方式直接套在被测转轴上，省去了传统联轴器连接的同轴度调校步骤，也避免了联轴器传动带来的回程间隙误差，对于安装空间紧凑、对传动精度要求高的设备来说，这种安装结构能大幅缩减现场装配的调试周期。从结构设计逻辑来看，主体采用圆柱形外壳作为整体承载结构，外壳侧壁预留的走线孔可以直接将内部码盘的信号线缆引出，避免线缆随转轴转动出现缠绕磨损的问题；顶部的中空轴套通过内置轴承与外壳主体连接，轴承的选型兼顾了径向承载能力与旋转顺滑度，

　　保证轴套随被测转轴转动时不会出现径向窜动，避免码盘与读头之间的间隙出现波动影响信号稳定性。轴套侧面的紧定螺钉孔用于和被测转轴做周向固定，安装时只需要将轴套对准被测转轴推入到位，拧紧侧面的紧定螺钉即可完成机械固定，不需要额外设计安装支架做转接，对于小直径转轴的安装场景适配性更好。外壳顶部的环形台阶结构可以作为安装时的轴向定位基准，现场安装时可以根据设备的安装面位置，调整编码器推入转轴的深度，让台阶面与设备安装面贴合后再锁定紧定螺钉，保证编码器整体不会随转轴出现轴向窜动。从功能实现层面，增量式的检测原理可以实时输出转轴的旋转角度增量与转速脉冲信号，设备控制系统可以通过脉冲计数换算出当前转轴的实时转速、旋转角度以及累计位移量，

　　配合原点信号可以完成旋转工位的回零校准，在自动化分拣设备的转盘定位、包装机械的送膜辊转速同步、数控机床的主轴转速反馈等场景中，这种结构的编码器都能稳定提供可靠的位置反馈信号。设计过程中重点考虑了工业现场的安装容错性，中空轴的孔径公差按照过渡配合设计，既可以保证套装时的顺畅度，又能避免间隙过大带来的转动不同步问题；外壳的壁厚设计兼顾了结构强度与整体重量，即使在有轻微振动的设备上长期运行，外壳也不会出现形变导致内部读头与码盘的相对位置偏移；轴承与轴套、外壳的配合处采用过盈压装的方式固定，不需要额外的紧固件锁定，减少了零件数量的同时也提升了装配效率。在实际选型适配时，需要注意被测转轴的直径要与编码器中空轴的孔径匹配，

　　转轴的轴向窜动量不能超过编码器内部的允许间隙范围，避免运行过程中轴套与外壳内部结构出现摩擦；安装时要保证编码器外壳处于非旋转状态，可以通过侧面的防转销或者连接片与设备固定端连接，避免外壳随转轴一起转动导致信号输出异常。相较于实心轴编码器需要搭配联轴器、安装支架的安装方式，这种中空轴结构的编码器整体安装占用的轴向空间更小，对于设备内部布局紧凑、转轴伸出长度较短的场景，能够有效节省安装空间，同时减少了联轴器、支架等额外配件的采购成本，也降低了这些配件带来的传动误差点。内部码盘与读头的安装位置经过同轴度校准，保证轴套旋转过程中读头能够稳定读取码盘的刻度信号，不会因为轴套的轻微偏心出现信号丢失或者脉冲计数错误的问题；外壳的密封结构可以阻挡工业现场的粉尘、切削液飞溅进入编码器内部，保护内部光电元件不受污染，提升在复杂工业环境下的运行稳定性。
