马尔Mahr杠杆百分表精密测量构件

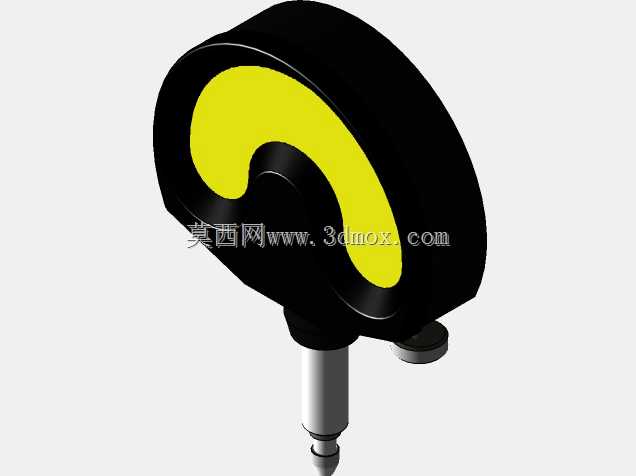

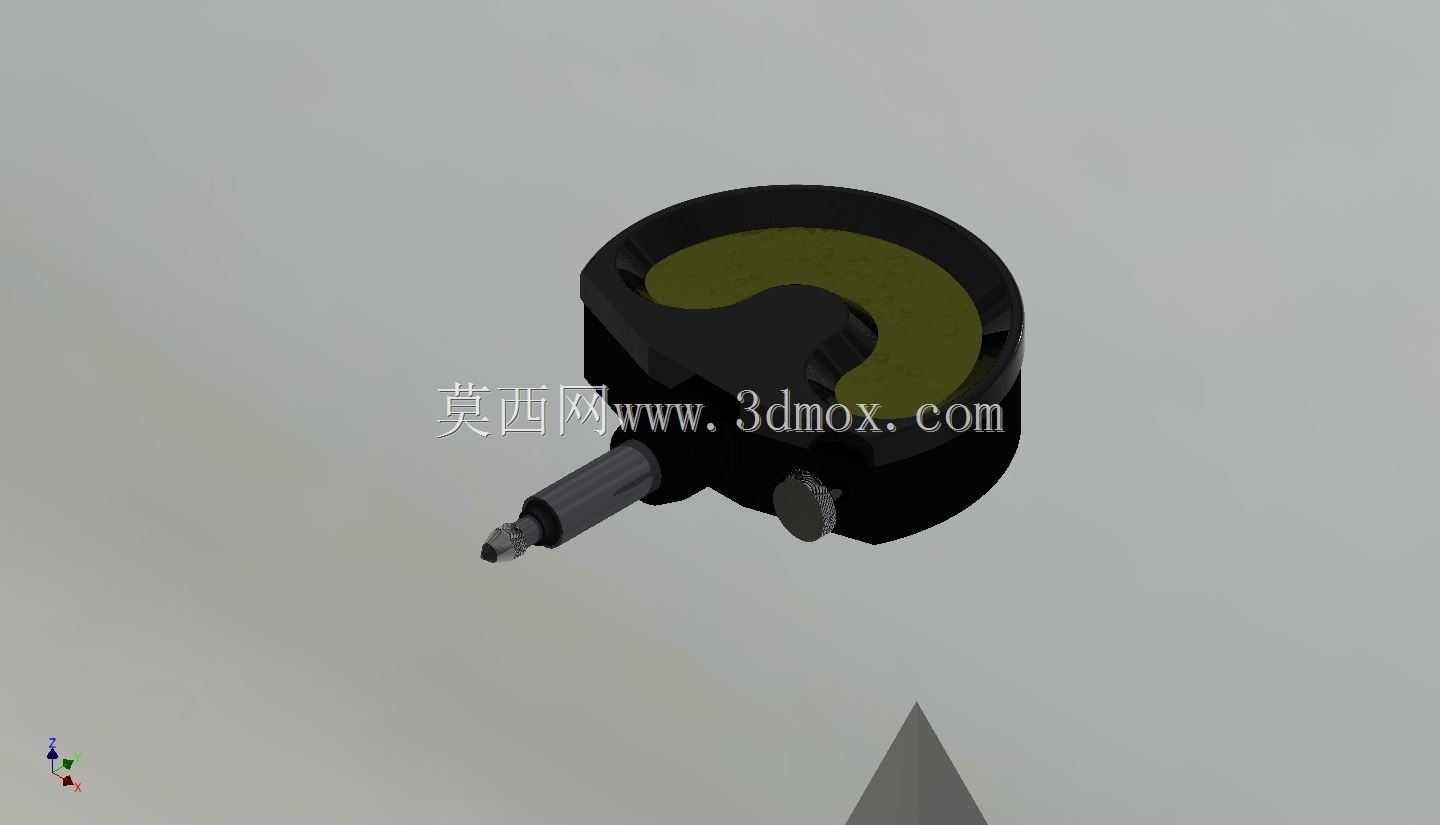

　　在机加工车间的工序间检测环节、计量室的精密校准工位、工装夹具的装夹找正作业里，这类杠杆式百分表是一线操作人员和质检人员最常接触的接触式测量器具，相较于普通直测式百分表，它的测头可以偏转适配狭窄空间的测量需求，能完成普通百分表无法触及的位置的尺寸偏差、形位公差检测工作。从三维结构来看，这个模型完整还原了马尔品牌杠杆百分表的核心结构组成：主体为圆形表壳结构，内部预留了表盘安装腔、传动齿轮组的容纳空间，测杆部分从表壳侧部伸出，端部为硬质合金测头，测杆与表壳衔接处设置了锁紧旋钮，用于固定测杆的初始伸出长度，方便不同测量行程下的调零操作。表壳背部的弧形结构是夹持安装位，日常使用时可以通过配套的表架连接杆卡入该位置，配合磁力表座固定在机床床身、

　　工件平台或者检测工装上面，安装时需要注意夹持力不能过大，避免挤压表壳导致内部传动构件卡滞，影响测量的回程精度。从设计逻辑上，这类百分表的传动结构采用杠杆-齿轮放大原理，测头接触工件产生的微小直线位移，通过内部的杠杆臂传递给齿轮组，将微小位移放大后转换为表盘指针的转动，最终实现微米级的读数分辨能力，模型中表壳内部的弧形避让空间，就是为了给杠杆摆动、齿轮传动预留足够的运动间隙，避免传动过程中出现构件干涉。实际应用场景中，这类百分表常用来检测轴类零件的径向圆跳动、端面的平面度误差、工装夹具装夹后的同轴度找正，还有设备装配过程中导轨的直线度校准，比如在车床卡盘装夹长轴工件时，会把百分表固定在刀架位置，测头抵在工件外圆表面，

　　低速转动卡盘观察表针的摆动范围，以此判断工件装夹的偏心量，调整卡爪的夹紧力直到表针摆动范围控制在工艺要求的公差带内。在三维建模过程中，这个模型重点还原了外部装配结构的尺寸边界：表壳的外径尺寸适配常规百分表的防护套尺寸，测杆的伸出长度范围覆盖了0-0.8mm的标准测量行程，测头的球面半径符合通用量具的设计规范，安装夹持位的槽宽尺寸匹配市面上通用的百分表表架连接头尺寸，不需要额外修改结构就可以直接用于检测工位的布局仿真、工装设计的干涉检查环节。需要注意的是，这类精密量具的模型在用于装配仿真时，要预留测杆的运动自由度，不能将测杆与表壳设置为固定约束，否则模拟测量过程时会出现结构穿模的问题，同时表壳侧面的锁紧旋钮位置要和实际产品一致，

　　避免在设计配套的防护装置时出现位置干涉。在精密零部件的批量生产线上，这类百分表还会被集成到自动化检测工位中，通过定制的夹持支架固定在流水线旁，测头对准输送线上经过的工件检测位置，配合数据采集装置自动读取测量数值，实现尺寸偏差的在线判定，这时候模型的安装位尺寸、测头的初始位置参数就可以直接作为检测工位布局设计的参考，减少现场调试的反复修改工作量。
