三丰指针式百分表精密测量构件

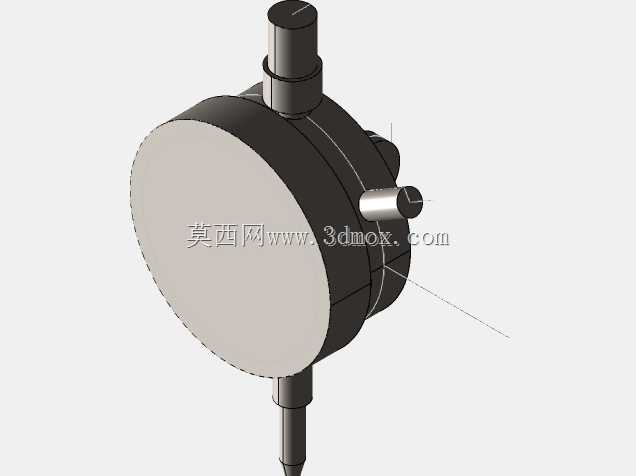

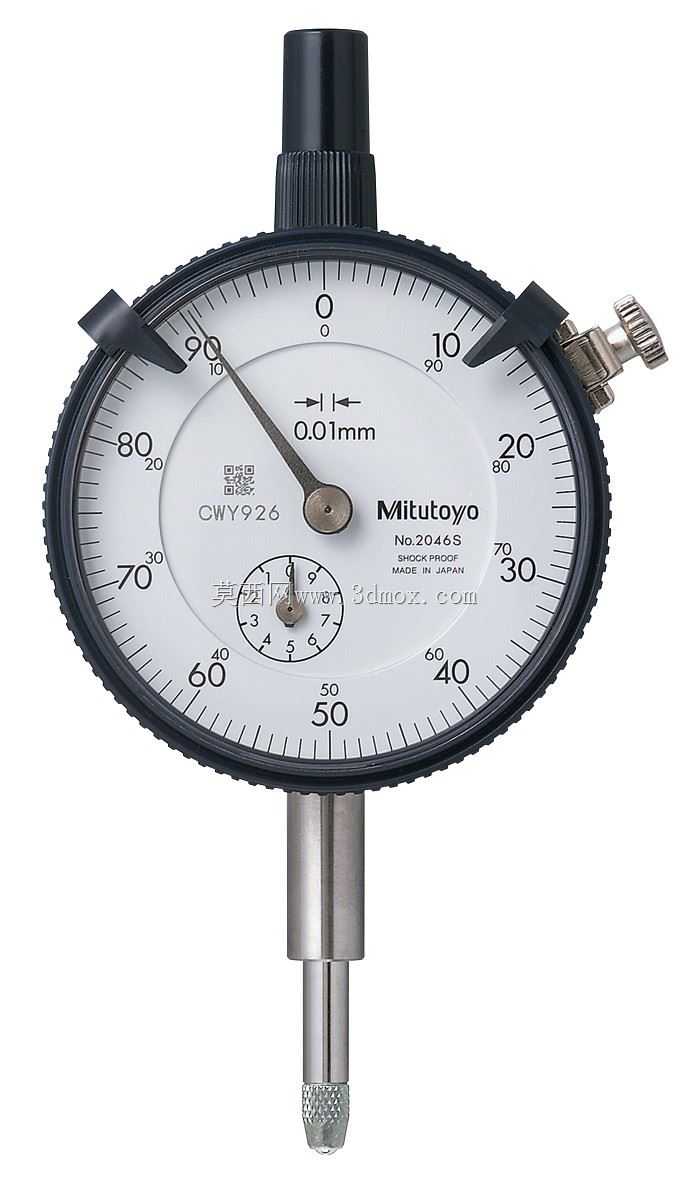

　　在机械加工车间的工序检验工位、设备组装的精度校准环节、工装夹具的调试现场，这类指针式百分表是一线检测人员手边最常用的接触式测量器具，不管是机加工后工件的形位公差检测，还是设备安装时的同轴度、跳动值校核，或是夹具装夹后的位移偏差确认，都能看到它的使用场景。这款百分表采用0.01mm的分度值设计，测量时测杆的直线位移会通过内部齿轮传动机构放大，转换为表盘指针的回转运动，操作人员可以直接通过表盘刻度读取微小的位移变化量，无需复杂的数显设置，在车间存在油污、切削液飞溅的复杂工况下，机械结构的稳定性远高于部分电子类测量器具，不会因为电磁干扰、电池亏电出现读数异常。从结构设计来看，表体外缘直径为57mm，这个尺寸是经过长期现场使用验证的，

　　既不会因为表体过大挤占狭小的安装测量空间，也不会因为表盘过小导致操作人员读数费力，表圈带有可旋转的归零结构，测量前只需转动表圈将指针对准零位，即可快速完成基准设置，无需反复调整表架位置。表体侧面设置有锁紧拨杆，需要固定测杆位置时可以直接扳动锁紧，方便在多点测量时快速记录数值，测头采用硬质合金材质，长期接触金属工件表面也不容易出现磨损，能长期保持测量触点的几何精度，避免因为测头磨损失圆带来的系统测量误差。内部传动结构采用精密齿轮啮合设计，配合宝石轴承降低传动阻力，既保证了测杆移动的顺滑度，也减少了长期使用后的传动间隙，避免回程误差影响测量结果。安装使用时，百分表通常配合磁性表架固定，表体尾部的夹持杆为标准直径，

　　可以适配市面上绝大多数通用表架的夹持孔，不需要额外制作转换接头，测杆的行程覆盖常规的小位移测量需求，不管是检测轴类零件的径向跳动、端面跳动，还是平板检测时的平面度偏差，或是压力机、冲压设备的滑块行程校验，都能满足使用要求。在模具修配场景中，钳工经常用这类百分表找正模具的合模间隙，调整导柱导套的同轴度，确保模具合模时不会出现偏磨；在机床检修过程中，维修人员会用它检测主轴的轴向窜动、导轨的直线度误差，判断设备的磨损情况，确定维修调整的余量。表盘上的小表盘用于记录大指针的回转圈数，避免操作人员读数时漏记整毫米的位移量，大表盘的刻度沿圆周均匀分布，双向刻度设计可以同时读取正负方向的偏差值，测量时不需要特意预判位移方向，

　　降低了现场操作的出错概率。表体顶部的提帽可以手动提起测杆，方便在放置工件时抬起测头，避免测头和工件发生磕碰损伤，松开提帽后测杆会在内部弹簧的作用下自动复位，保持恒定的测量压力，不会因为操作人员按压力度不同导致测量值出现偏差。整个表体的密封结构设计可以阻挡常规的车间粉尘、切削液雾进入内部传动机构，日常使用时只需要定期擦拭测杆表面的污渍，不需要频繁拆解保养，适合生产现场的高频次使用场景。
