折弯机用三米长R6圆弧上模结构

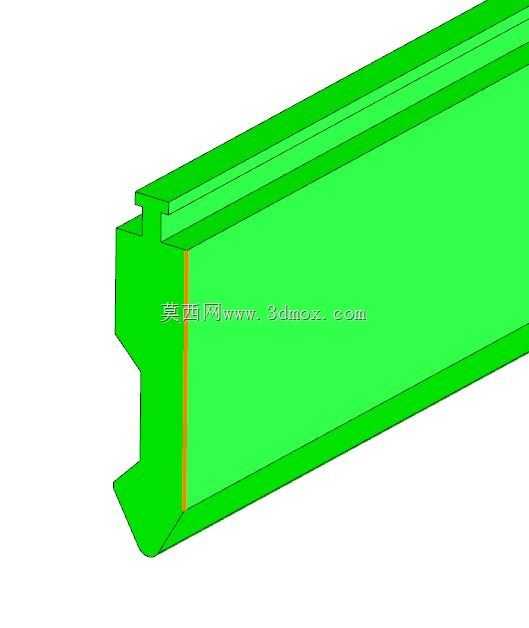

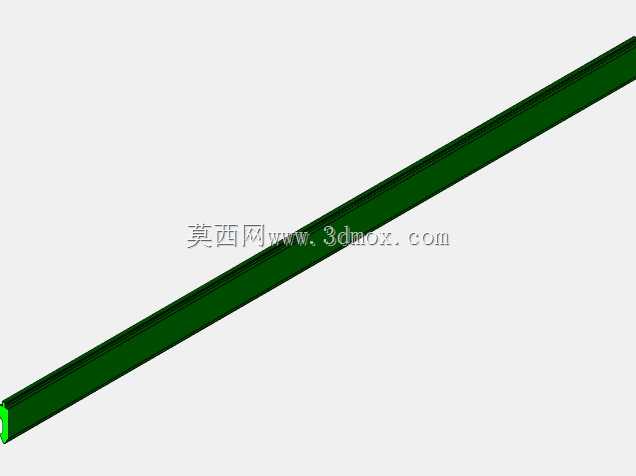

　　这款长尺寸圆弧折弯上模，主要适配大规格钣金折弯设备的成型工序，针对3米幅面的薄板圆弧弯折需求设计，在钣金加工车间的柜体加工、装饰板材成型、长条形金属构件弯折场景中应用广泛。不同于常规短尺寸折弯模，该模具整体长度达到3米，能够一次性完成整幅板材的R角成型，避免分段折弯产生的接刀痕、角度偏差问题，尤其适合对表面平整度、圆弧连续性要求较高的装饰面板、电气柜侧板、长型材包边等工件加工。从结构设计来看，模具主体采用长直条一体式结构，上部的装夹卡槽完全匹配主流折弯机的上模固定槽尺寸，安装时可直接推入设备夹模槽，通过设备自带的夹紧块完成固定，无需额外加工转接工装，装夹定位基准统一，能够保证整段模具的装夹直线度误差控制在合理范围内，

　　避免折弯过程中出现深浅不一的压痕。模具的工作端采用R6的圆弧成型面，整个成型面沿长度方向做了连续的轮廓度管控，每一段截面的圆弧半径偏差都控制在钣金成型允许的公差范围内，折弯时板材沿圆弧面逐步变形，不会出现局部应力集中导致的板材开裂、起皱问题，针对0.5到3毫米厚度的冷轧钢板、铝板、不锈钢板都能完成稳定的圆弧弯折。设计过程中特意将模具的非工作侧做了减重槽结构，在保证整体刚性、避免长模具吊装、使用过程中出现弯曲变形的前提下，尽可能降低模具自重，减少设备滑块的负载，同时也方便车间操作人员进行模具更换、吊装转运。模具的端部做了导向斜角设计，在合模过程中能够先对板材进行预定位，避免板材送料时出现位置偏移，保证折弯线与模具轮廓完全对齐。

　　考虑到长模具的加工难度，设计时将安装基准面与工作成型面的平行度做了明确公差要求，安装后无需逐段调整模高，一次装夹即可完成整幅面的折弯作业。在实际使用场景中，这类长圆弧模常配合折弯机的下模V型槽使用，根据不同板材厚度匹配对应开口的下模，能够稳定成型出半径一致的长圆弧翻边，相比分段拼接的模具，加工效率提升明显，同时成型后的工件圆弧面光滑连续，无需后续打磨修整工序。模具的截面轮廓经过反复优化，成型时板材的变形路径经过模拟验证，能够避免折弯过程中出现的材料滑移问题，保证不同位置的折弯角度、圆弧半径完全一致，即使是3米长度的工件，两端与中间位置的成型尺寸偏差也能满足钣金加工的通用公差要求。另外模具的装夹部分采用标准的燕尾槽结构，

　　能够兼容市面上多数主流品牌的折弯机设备，无需对设备进行改造即可直接换装使用，适配性较强。在安装边界上，模具的总高度、卡槽宽度、成型端的突出尺寸都经过严格核算，合模时不会与下模、设备工作台发生干涉，最大开口状态下也能满足常规板材的送料空间需求，针对大尺寸板材的折弯作业，操作人员可以配合托料架完成长板材的送料定位，模具的长度方向完全覆盖常见的标准板材幅宽，无需多次移位折弯。
