高速管材切割设备三维结构设计

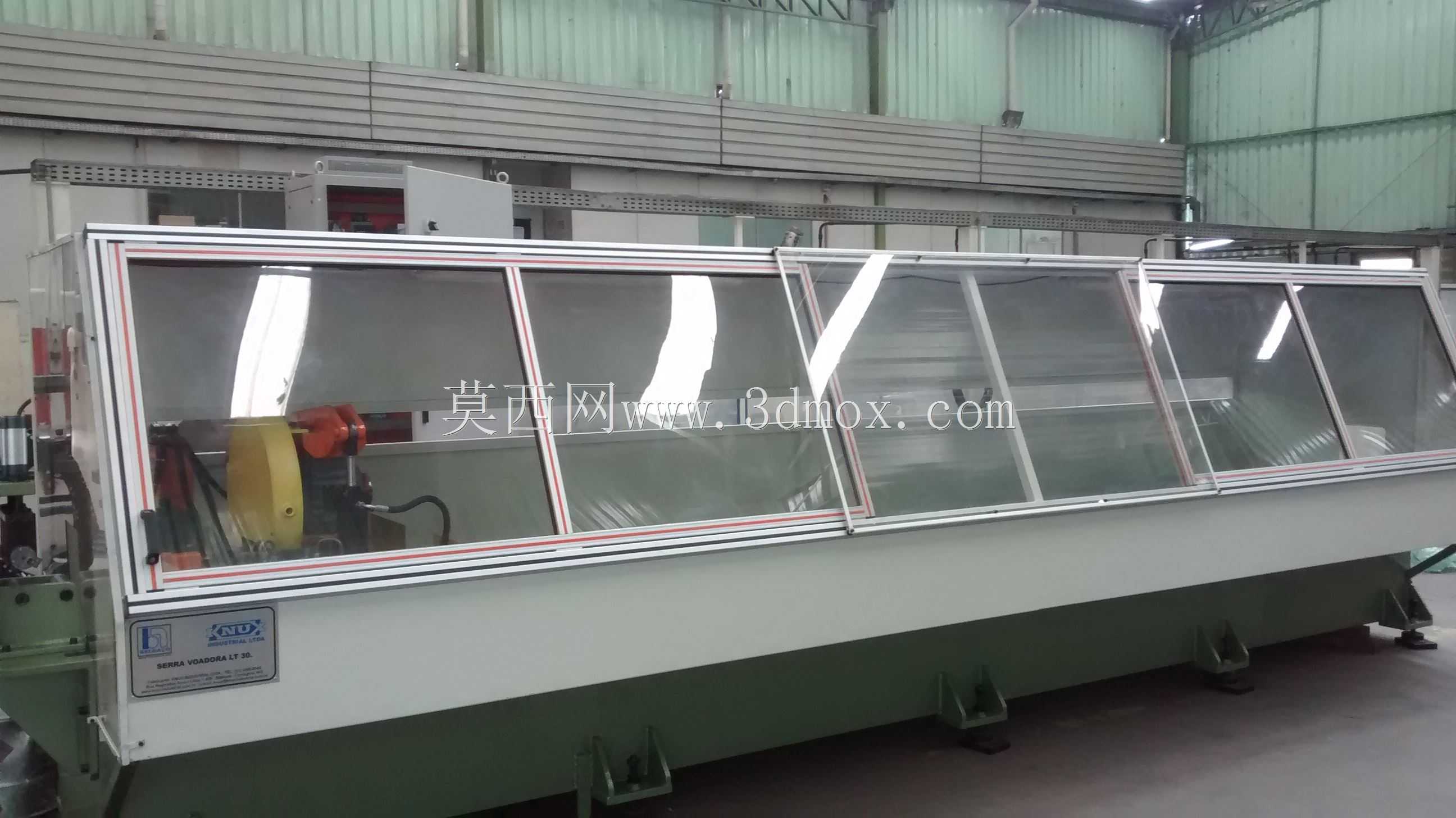

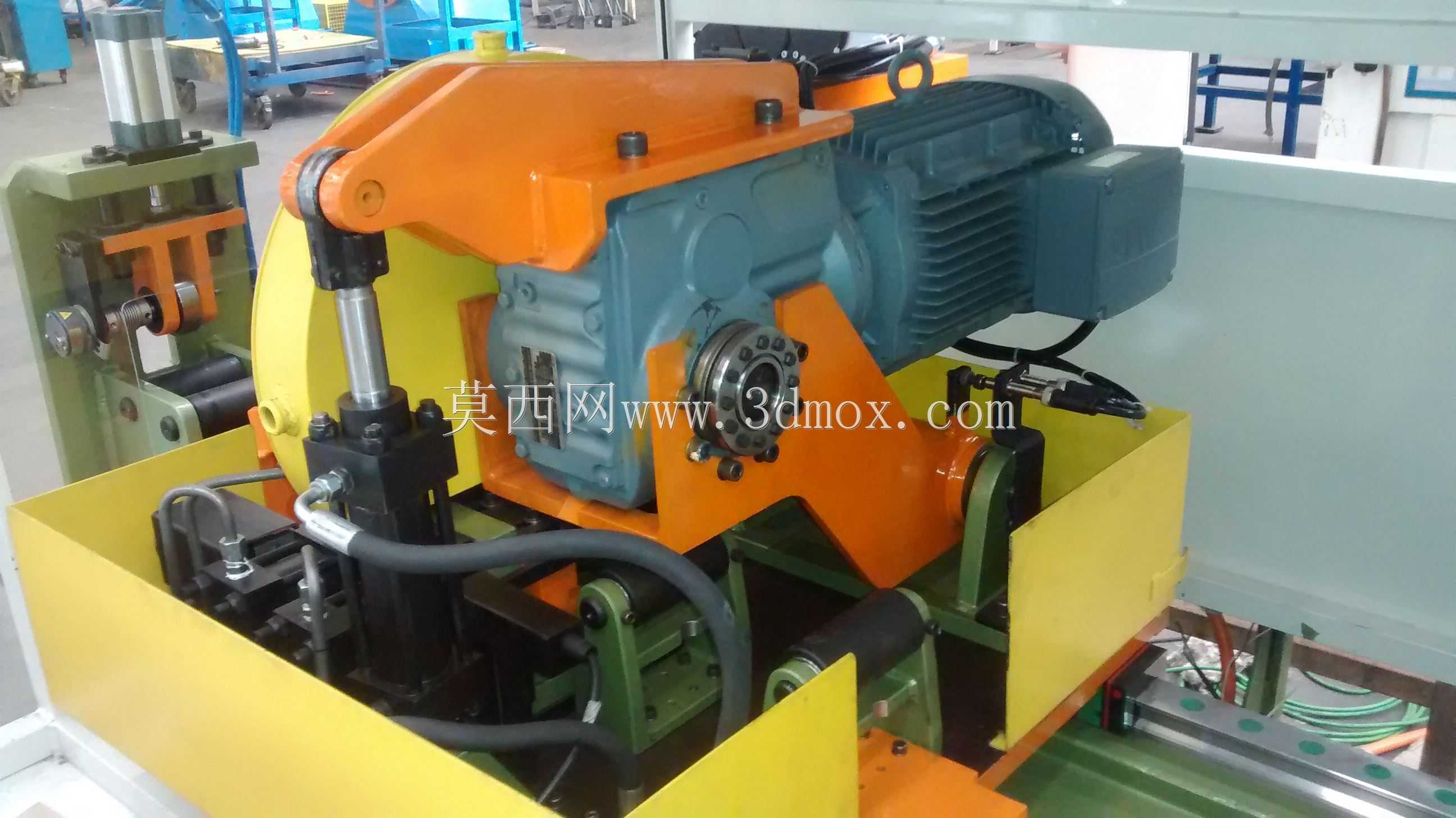

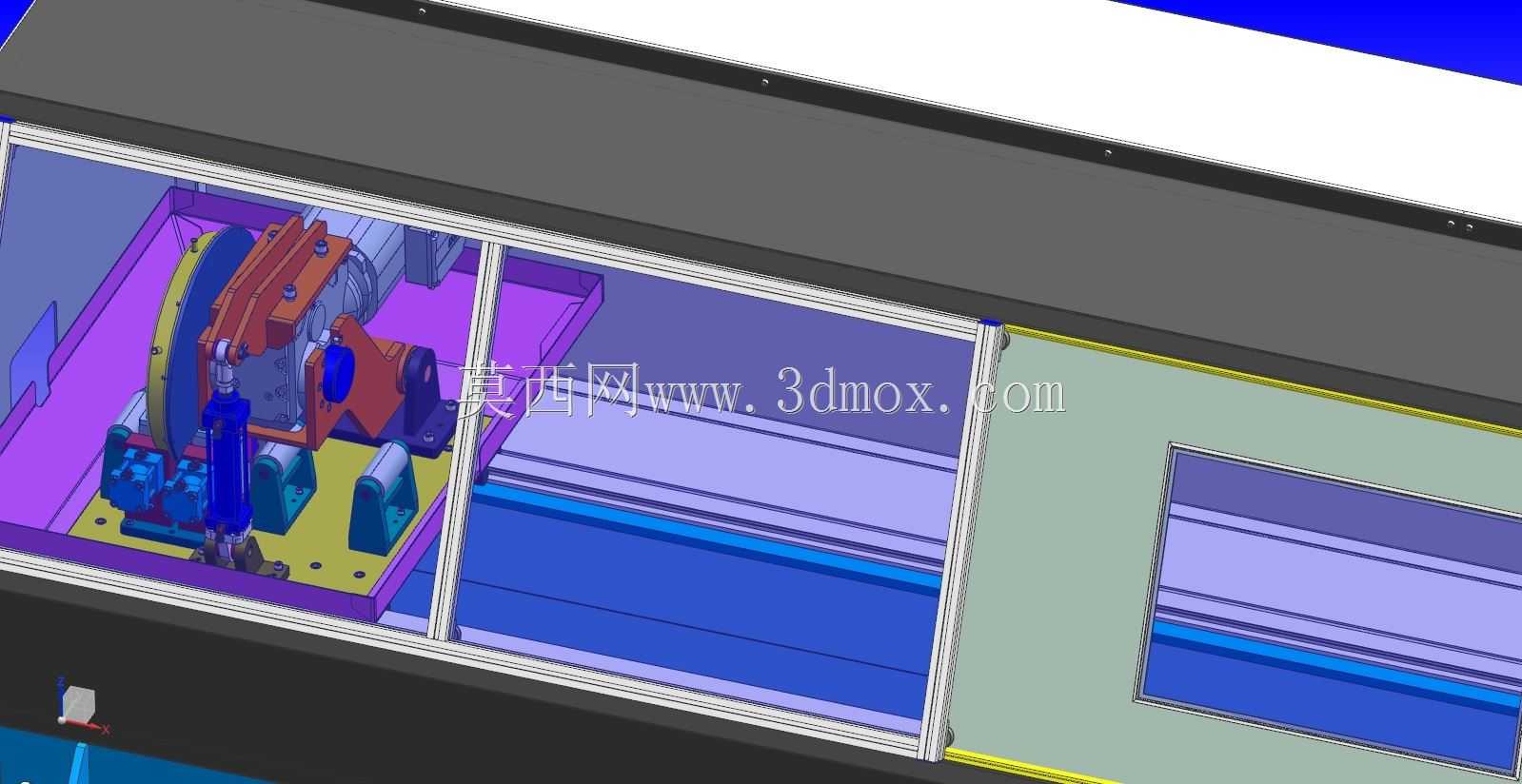

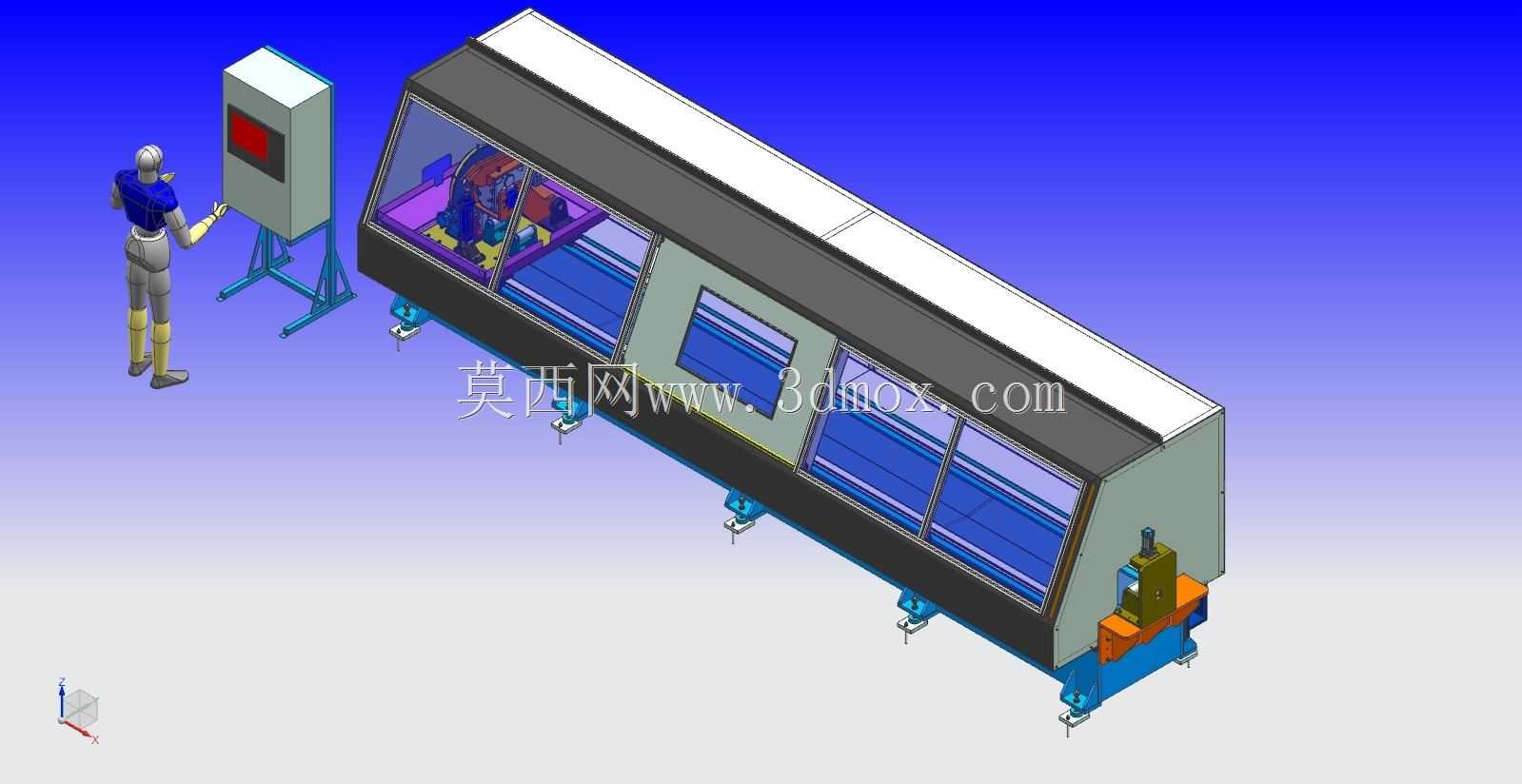

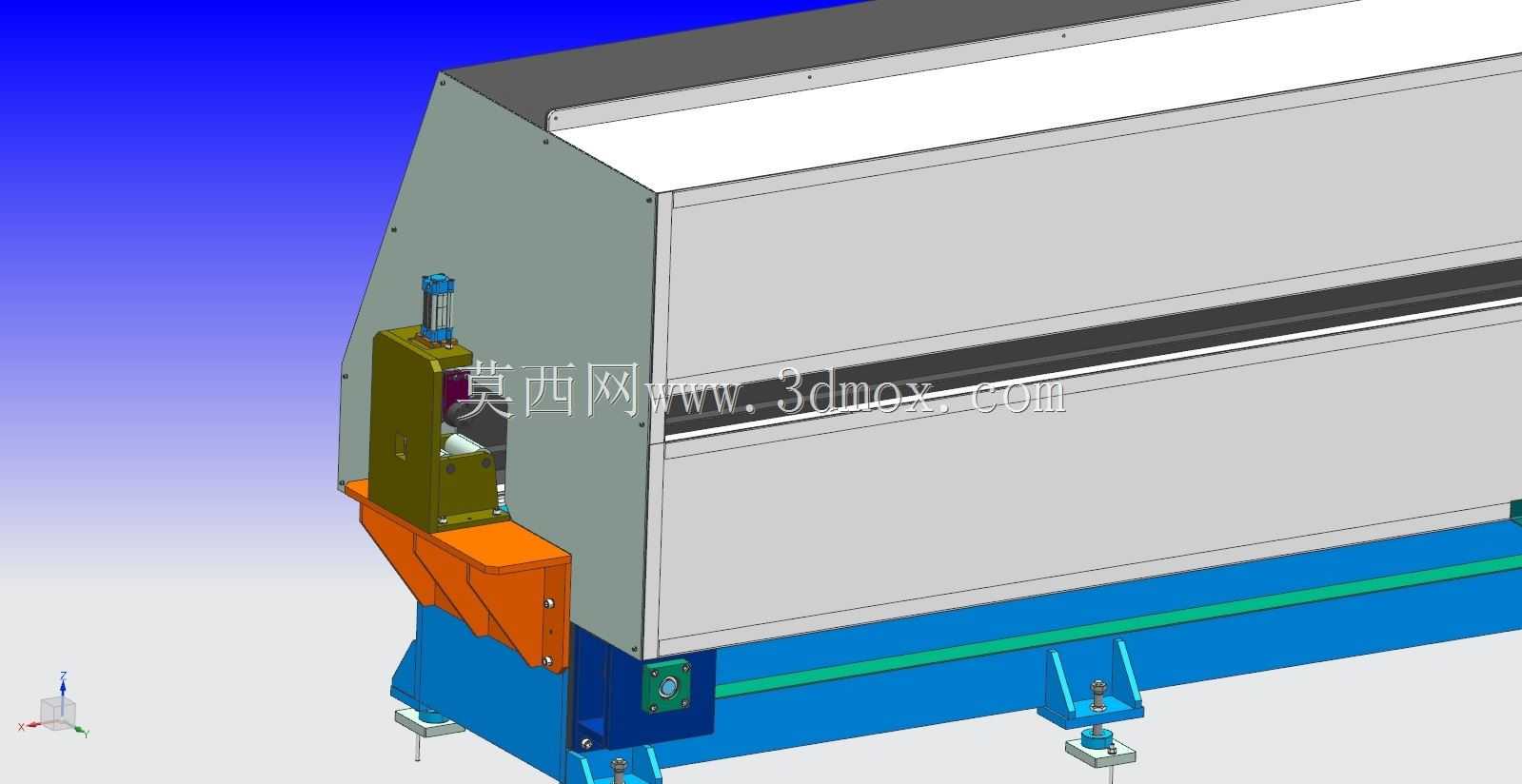

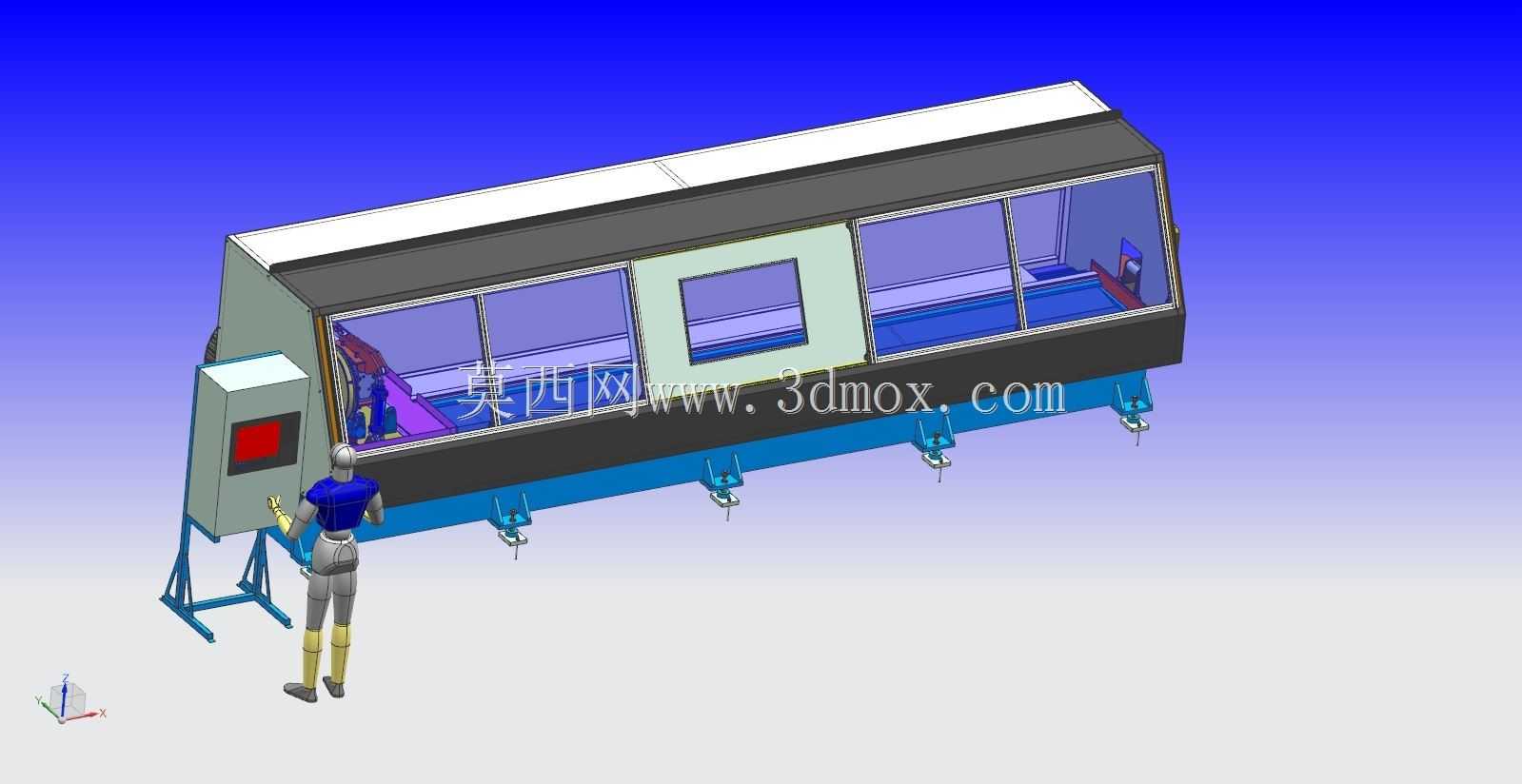

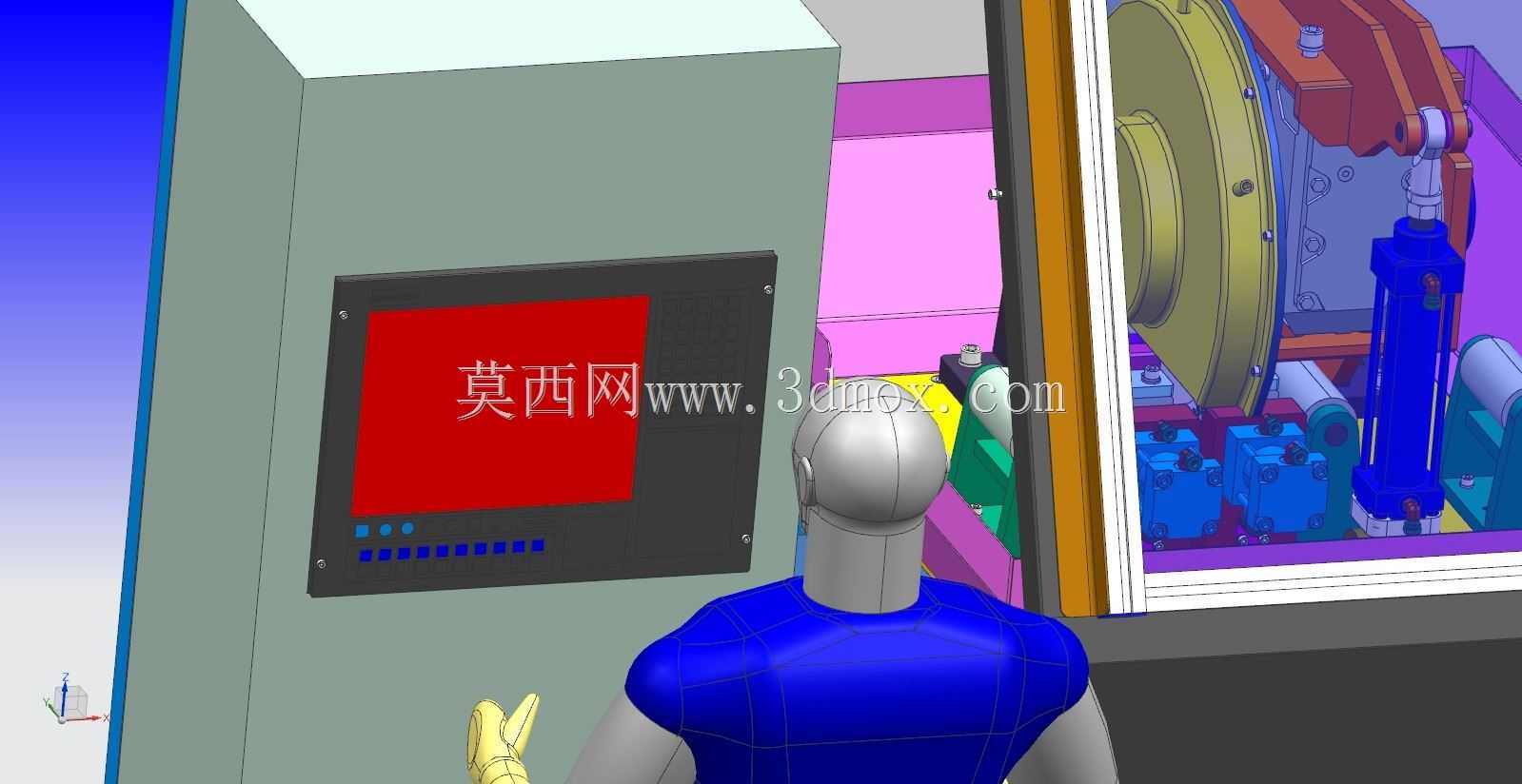

　　这款切管设备的设计核心围绕140m/min的高速管材切割工况展开，在管材连续送进的产线场景中，这类设备需要匹配前端管材成型或输送的节拍，避免因切割环节滞缓造成整条产线的产能瓶颈。从结构布局来看，设备采用了半封闭的防护框架设计，外侧的蓝色框架搭配透明防护板，既能够阻挡切割过程中产生的切屑、切削液飞溅，也方便操作人员实时观察切割工位的运行状态，及时排查卡料、刀具磨损等异常工况。切割执行端的核心部件采用大直径锯切轮结构，黄色的锯轮护罩完全覆盖锯片非工作区域，避免高速运转的锯片与周边管线、操作人员发生意外接触，护罩的安装支座采用橙色铸钢件加工，通过螺栓与底部的滑动基座连接，具备足够的刚性来抵消高速锯切过程中产生的振动。

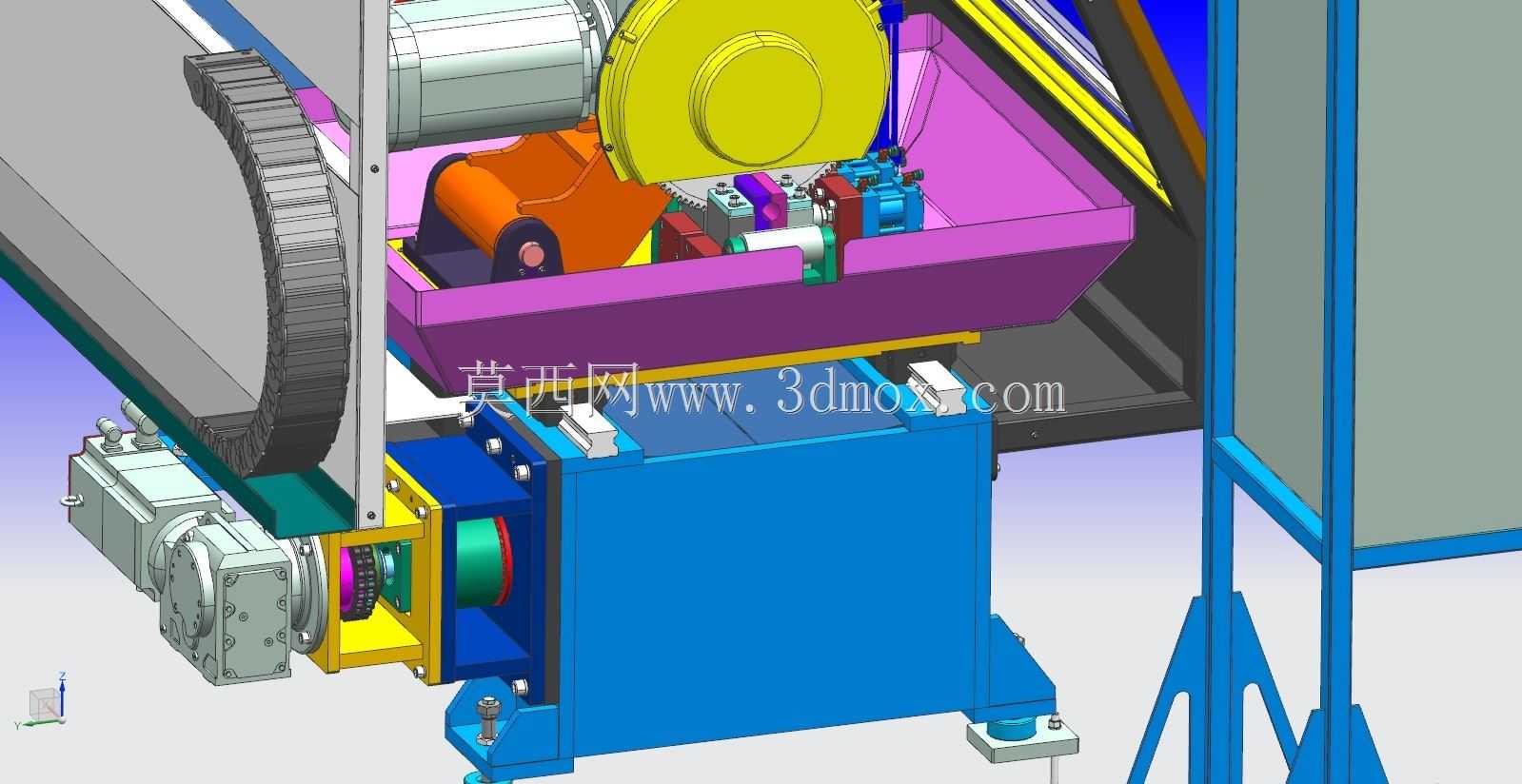

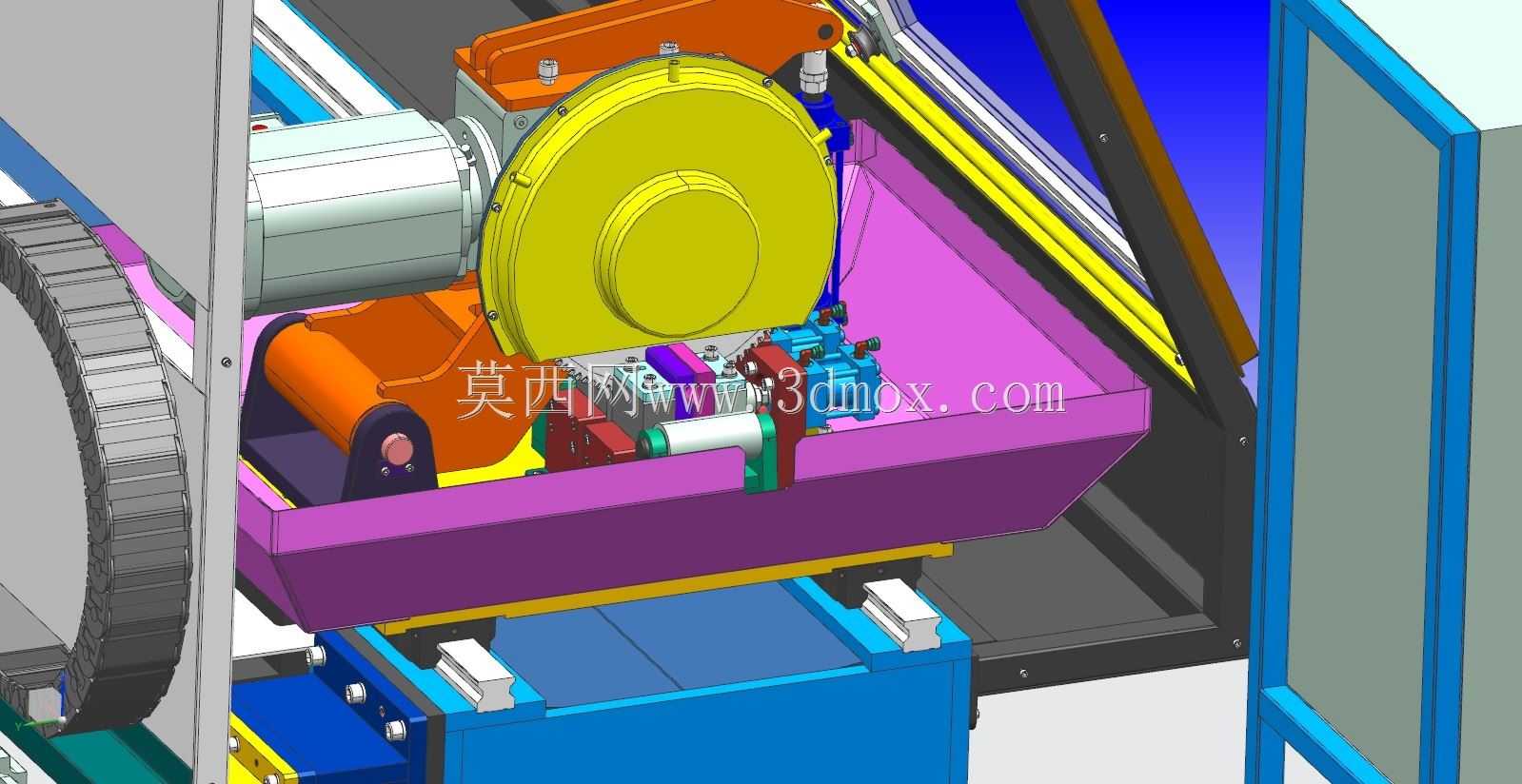

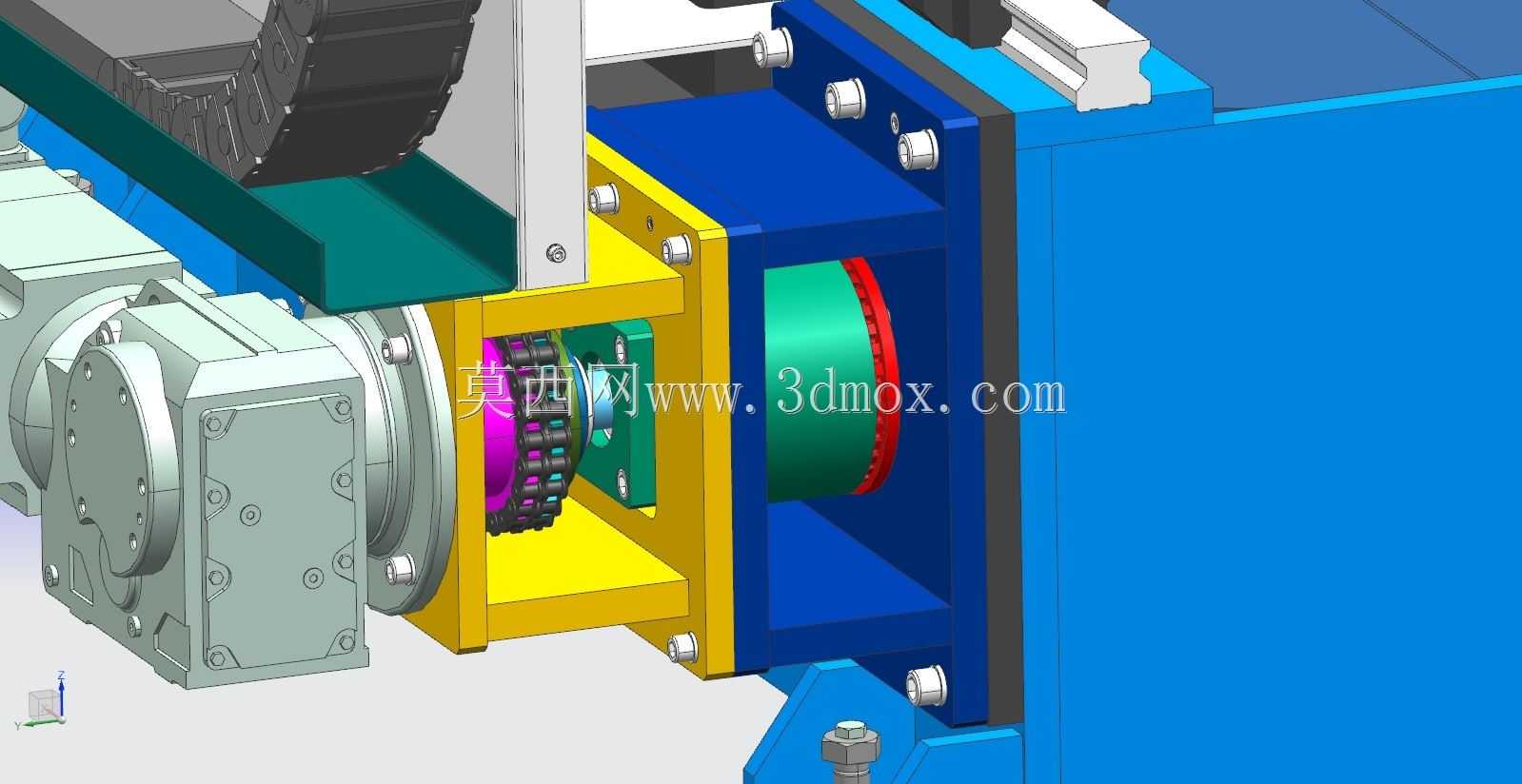

　　设备的送料定位模块集成在紫色的集屑槽上方，集屑槽采用倾斜式底板设计，切割产生的金属切屑会顺着斜面滑落至底部的排屑口，配合切削液的冲刷可以快速完成切屑收集，避免切屑堆积在切割工位影响定位精度。滑动基座下方采用线性导轨作为导向部件，蓝色的基座本体上预留了多个安装定位槽，可以根据不同管径的切割需求调整夹紧机构的安装位置，适配一定范围内的圆管、方管等不同截面型材的切割作业。驱动锯轮运转的电机布置在设备左侧，通过带传动结构将动力传递至锯轮主轴，带传动的布局可以在锯片遇到硬质点卡滞时起到过载缓冲作用，避免电机直接堵转烧毁，电机外侧配套的拖链结构可以随滑动基座的往复移动规整收纳动力线缆与切削液管路，避免管线在设备往复运动过程中出现拉扯、磨损问题。

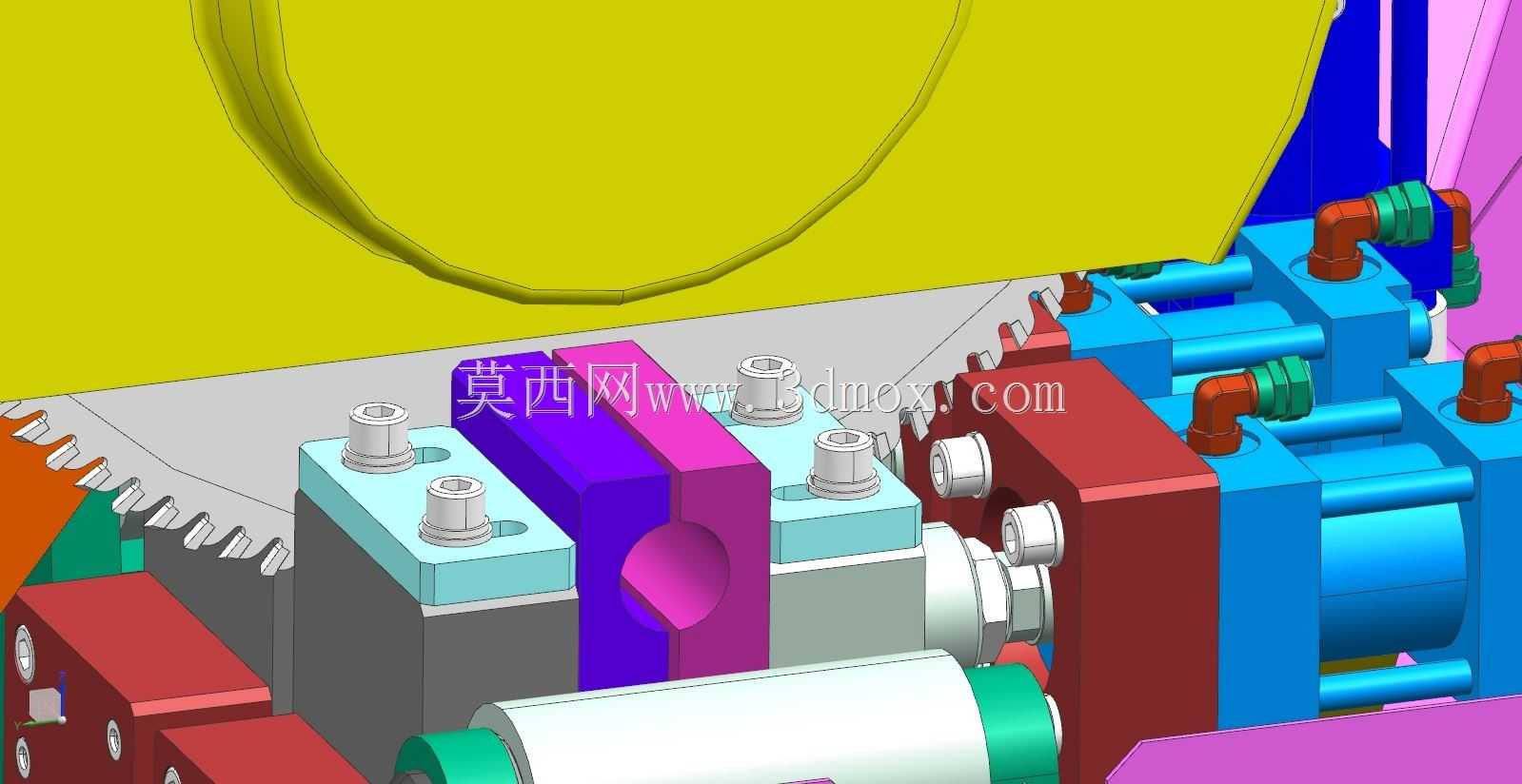

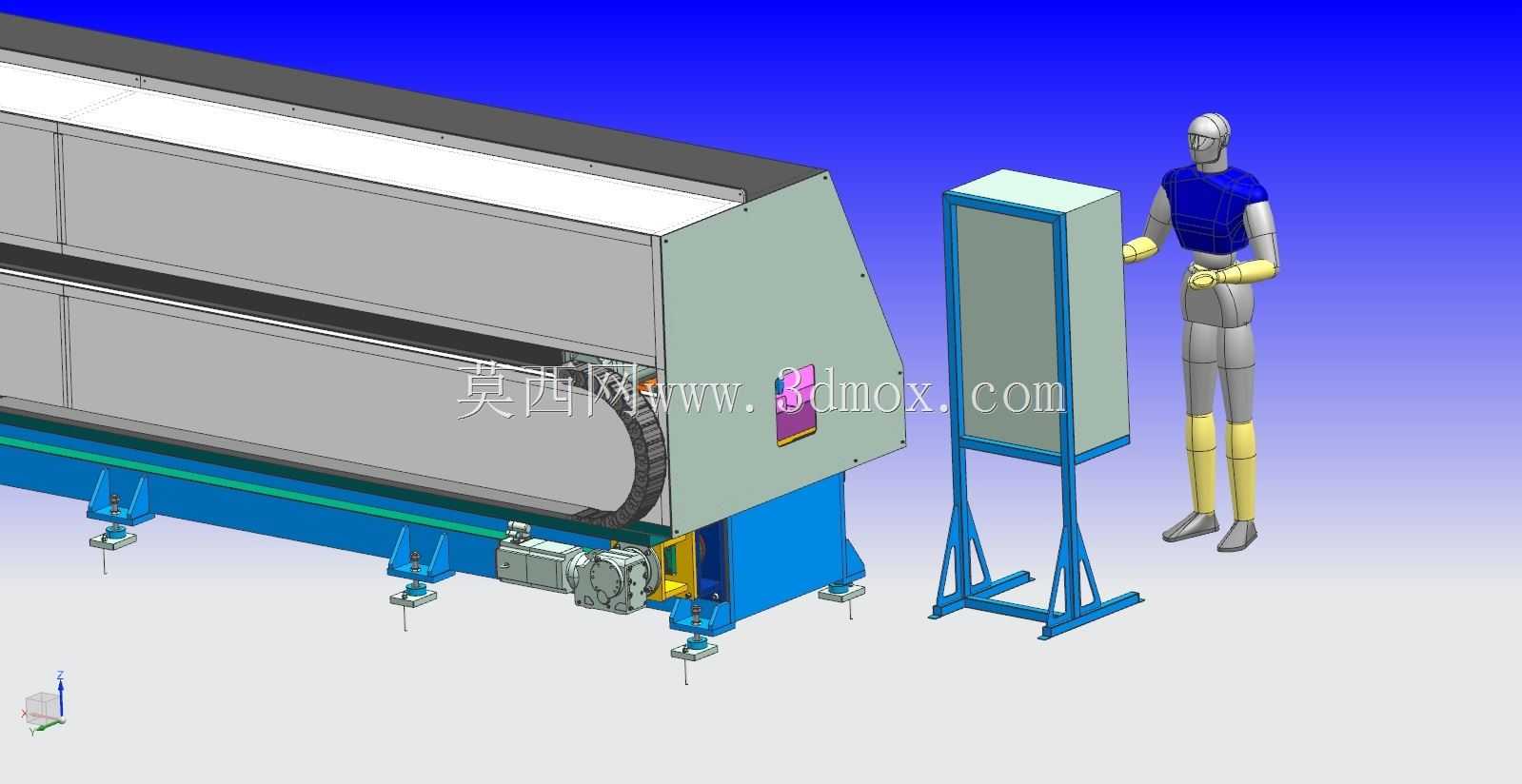

　　在设计思路上，这款设备优先考虑了高速工况下的动态稳定性，锯轮主轴采用成对安装的角接触球轴承支撑，能够同时承受锯切过程中的径向力与轴向力，主轴的动平衡等级按照G2.5级要求调校，降低高速运转时的振动幅值，保证切割断面的平整度。设备的安装边界方面，整体框架的宽度适配常规管材产线的1.2米标准工位间距，底部的安装底板预留了与地面预埋螺栓连接的固定孔位，不需要额外制作复杂的安装基座即可完成现场部署，滑动基座的行程范围覆盖常规6米定尺管材的切割进给需求，不需要额外增设辅助送料机构即可完成单根管材的多段定尺切割。夹紧机构采用气动驱动的V型块定位方式，针对不同管径的管材可以更换对应规格的V型夹紧块，更换过程不需要复杂的调校，

　　通过快拆螺栓即可完成夹紧块的换装，适配多规格小批量的管材切割生产场景。切削液供给管路直接延伸至锯片与管材的接触区域，在切割过程中持续喷射切削液完成锯片冷却与切屑冲刷，延长锯片的使用寿命，同时避免切割过程中因温度过高造成管材断面出现氧化变色、毛刺过大等质量问题。设备后侧的防护挡板采用可开合式设计，日常维护时可以打开挡板完成锯片更换、导轨润滑等保养作业，不需要拆解整体防护框架，降低设备的日常维护难度。
