PET饮料瓶吹塑成型模具结构

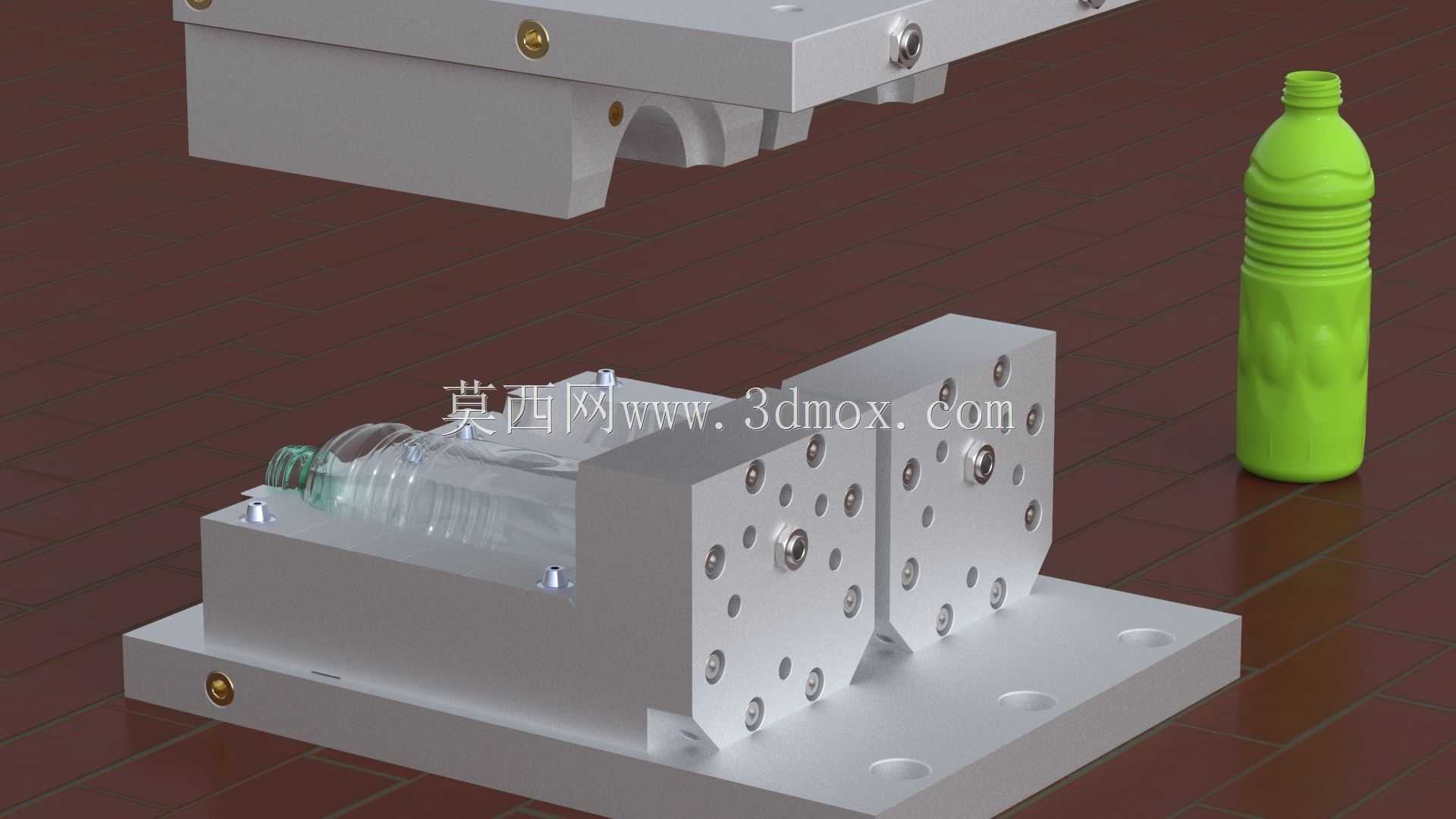

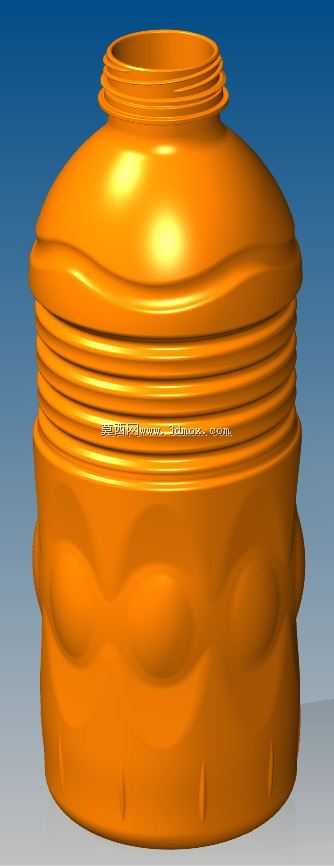

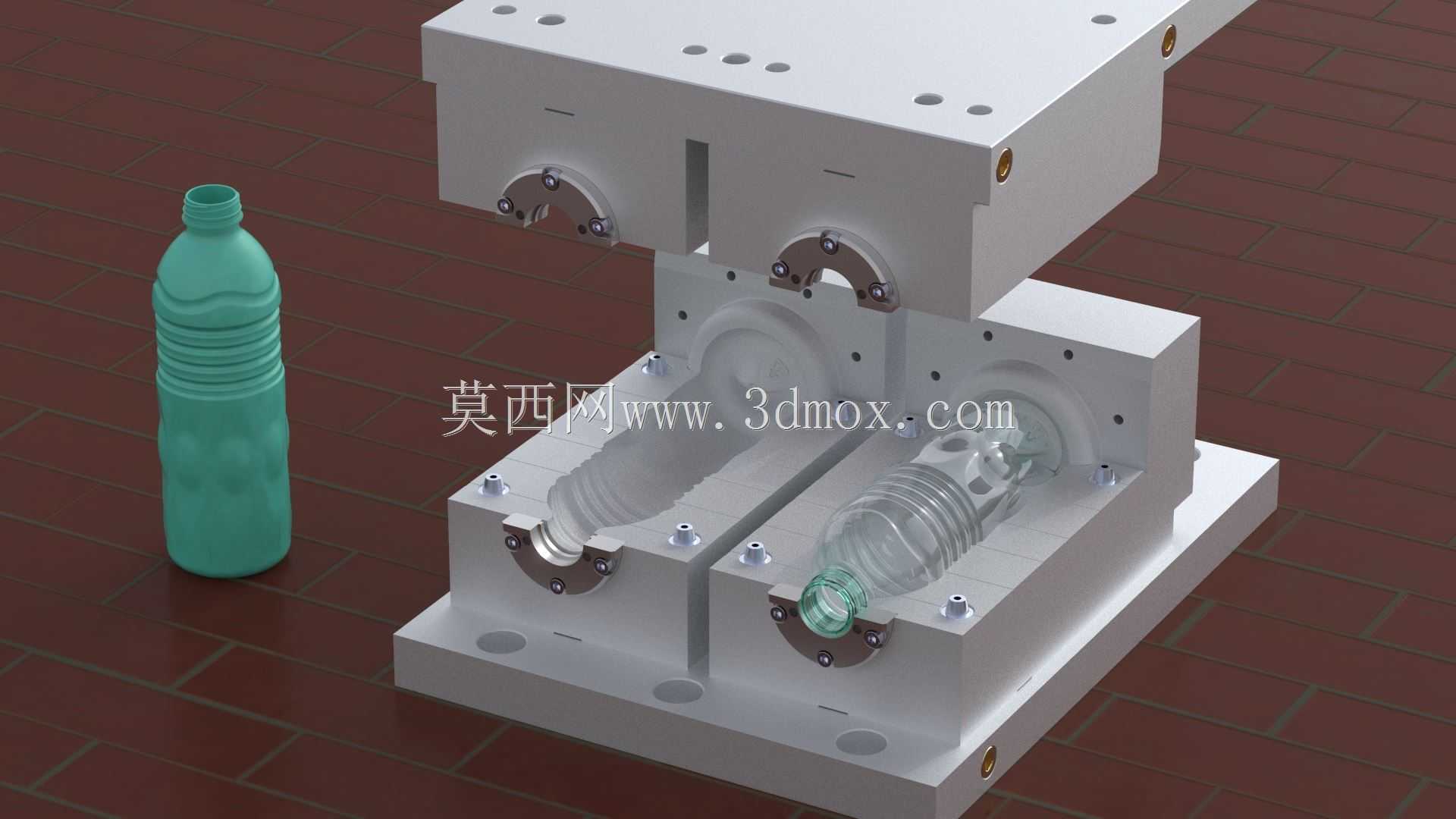

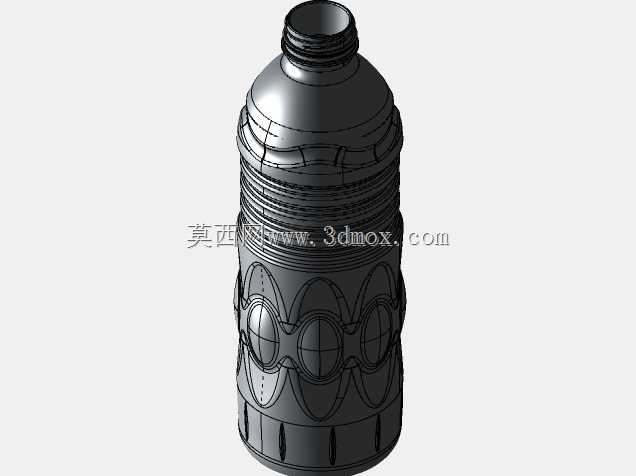

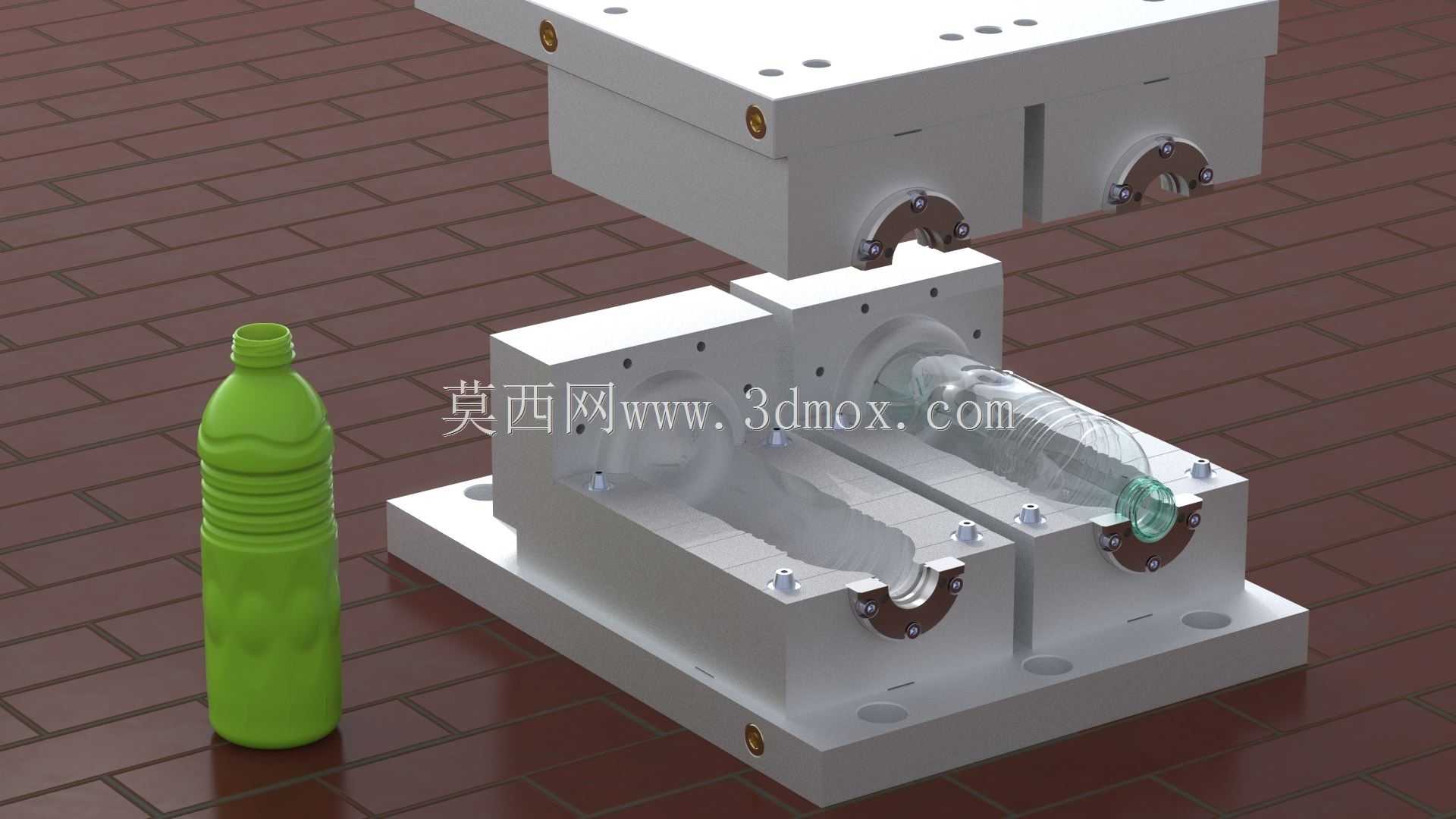

　　这套模具针对PET材质饮料瓶的吹塑成型工序设计，日常应用在饮品包装生产环节，适配常规全自动吹瓶机的安装工位，可完成从瓶胚到成品瓶的型腔吹胀成型作业，匹配市面上主流的500ml规格圆肩饮料瓶生产需求。从结构布局来看，模具采用上下分体式合模结构，下模部分为对称拆分的两半型腔，通过侧边的导柱与锁紧机构实现合模时的精准对位，避免合模错位导致的瓶身合模线错位、飞边超差问题；上模部分集成了吹气口对接与瓶胚定位结构，合模后可精准卡接瓶胚口部，保证吹气压力均匀作用于瓶胚内壁，让瓶身各部位壁厚偏差控制在生产允许范围内。设计过程中，型腔曲面完全匹配成品瓶的外形轮廓，瓶身的防滑纹理、螺纹瓶口、底部凹陷结构都在型腔中做了等比例反向加工，

　　吹塑成型后无需额外二次修整即可达到成品外观要求；两半型腔的贴合面做了0.02mm的精磨处理，合模后贴合间隙小于0.01mm，可避免吹塑过程中出现漏压、飞边过厚的问题。模具的安装边界适配常规吹瓶机的模板安装尺寸，底座预留的安装孔位间距符合行业通用安装标准，无需额外加工转接板即可直接装夹到设备动定模板上；锁紧机构采用圆弧抱箍式设计，合模后可承受吹塑时0.8-1.2MPa的内部气压，不会出现模腔胀开的问题。在实际生产场景中，这套模具可适配常规的两步法吹塑工艺，瓶胚加热后送入模腔，合模后通过上模的吹气杆注入高压空气，将加热软化的瓶胚吹胀贴合到型腔内壁，保压冷却后开模即可取出成品瓶，单模生产节拍可控制在3-4秒每模，

　　满足中小批量饮品包装的生产需求。模具的冷却水路布局贴合型腔曲面走向，在瓶身厚壁区域、底部区域加密了水路排布，保证冷却均匀，避免成品瓶出现收缩不均、局部变形的问题；瓶口定位部位做了耐磨镶件设计，长期生产磨损后可单独更换镶件，无需整体报废模腔，降低生产维护成本。从结构设计的合理性来看，两半型腔的导向机构采用斜导柱定位，开模时可同步平稳分离，不会拉伤成型后的瓶身表面；排气槽开设在型腔的合模边缘与底部凹陷处，吹塑过程中型腔内的空气可顺着排气槽顺利排出，避免瓶身出现气泡、缺料、表面凹陷的成型缺陷。这套结构同样可经过简单修改型腔曲面，适配不同容量、不同外形的PET瓶生产，比如矿泉水瓶、功能饮料瓶、调味瓶等同类吹塑产品，整体结构的通用性较强，

　　模架部分可重复利用，仅需更换型腔镶件即可切换生产品类，适合多品类小批量的包装生产场景。在建模过程中，所有配合面都做了公差匹配，活动部件的运动间隙控制在合理范围，开模合模过程无运动干涉，锁紧机构的受力点经过受力校核，长期反复开合不会出现结构变形、锁紧失效的问题。
