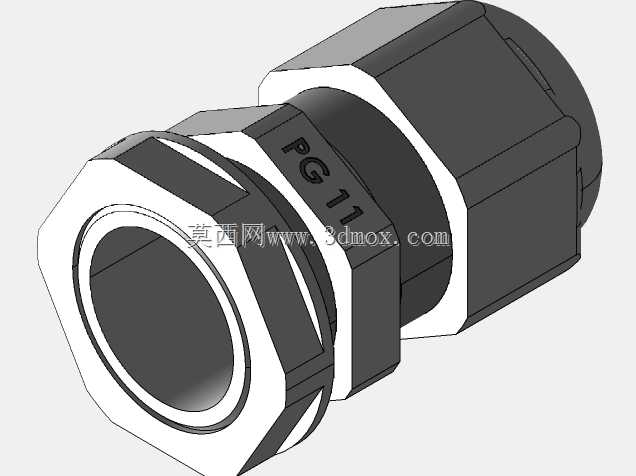

PG11型电缆防水锁紧固定接头结构

　　这款PG11规格的电缆锁紧接头，是工业现场布线环节里出镜率极高的基础连接件，日常在传感器布线、控制柜进出线、户外设备线缆接驳场景里随处可见。做设备结构设计的时候，很多新手容易忽略这类小零件的安装边界，最后现场装配时要么线缆拉脱、要么密封失效进水，返工成本往往比接头本身高几十倍。

　　从实际使用场景来看，这类接头主要承担两个核心作用：一是给穿入设备壳体的线缆做径向锁紧，避免设备运行时的振动拉扯线缆，导致接线端子松脱断电；二是实现壳体穿线孔位置的密封，阻挡粉尘、水汽从穿线缝隙进入设备内部，在户外传感器安装、机床电控柜布线、船舶舱室穿线这类对防护等级有要求的场景，接头的密封性能直接决定整套设备的环境适应能力。

　　设计这款接头结构的时候，首先要匹配PG11螺纹的安装基准，外螺纹端的牙型、螺距严格遵循德标PG螺纹规范，能直接适配市面上标准的PG11开孔安装位，不需要额外扩孔或者加装转换衬套。接头整体采用分体式组合结构，从外到内分别是六角锁紧螺母、主体基座、夹紧爪、密封胶圈、压紧端盖，几个零件同轴装配，旋转压紧端盖的时候，内部的锥形夹紧爪会同步向内收缩，均匀包裹住穿过的线缆外护套，不会出现单侧挤压导致线缆偏芯、护套破损的问题。

　　做三维建模的时候，要特别注意几个关键尺寸的边界：首先是两端六角结构的对边尺寸，要匹配常规扳手的操作空间，不能把六角做的过小导致现场装配时扳手打滑，也不能做的过大导致相邻安装位的接头互相干涉，一般PG11规格的六角对边尺寸控制在18-20mm区间，相邻接头的中心距至少要留25mm以上的操作间隙。其次是内部穿线孔的通径，要匹配PG11接头对应的线缆外径范围，一般适配6-10mm外径的圆形护套线缆，建模时穿线孔的最小通径不能小于10.5mm，避免穿线时刮伤线缆护套。还有密封胶圈的安装槽尺寸，槽宽和槽深要和胶圈的压缩量匹配，一般胶圈的径向压缩量控制在20%-30%，压缩量太小密封压力不够容易漏水，压缩量太大则会导致拧动端盖时阻力过大，甚至把胶圈挤切破损。

　　从结构细节来看，接头主体和锁紧螺母的六角部位都做了小倒角处理，一是去除机加工后的锐边，避免装配时划伤操作人员的手，二是电镀或者表面处理的时候，锐边位置不会出现镀层过薄、生锈的问题。内部夹紧爪采用多瓣式开槽结构，一般开3-4道均匀分布的轴向槽，收缩时受力均匀，不会因为局部应力过大夹裂线缆外护套。密封胶圈采用丁腈橡胶材质，耐油耐老化，能适配大部分工业现场的油污、温变环境，如果是用在食品医疗或者户外强腐蚀场景，也可以更换成硅胶或者氟橡胶材质的胶圈，不需要改动接头主体的金属结构。

　　现场选型安装的时候，还要注意接头的安装方向，带外螺纹和锁紧螺母的一端是从壳体外侧穿入，在壳体内侧拧上锁紧螺母固定，压紧端盖朝向线缆进线方向，线缆穿入后要先拧松端盖，把线缆推到设备内部的接线位置预留好余量，再逐步拧紧端盖，直到用手轻拉线缆不会出现窜动为止，不要过度拧紧导致夹伤线缆内部的芯线。如果是用在有电磁屏蔽要求的场景，还可以在接头内部增加金属屏蔽环，把线缆的屏蔽层压接在屏蔽环和接头主体之间，实现接地连续，避免外部电磁干扰通过穿线缝隙进入设备内部。

　　很多做非标设备设计的工程师，在出工程图的时候经常会漏掉接头的安装空间校核，比如把接头布置在靠近柜体侧板或者加强筋的位置，导致现场安装时扳手伸不进去，没法拧紧螺母，最后只能临时打磨柜体或者更换更小规格的接头，影响布线的防护等级。所以在三维布局阶段，就要把接头的完整模型调入装配体，模拟扳手的操作角度，预留出至少能容纳普通开口扳手转动60度的空间，避免后期装配出现干涉。另外还要注意接头的整体长度，PG11规格的接头整体长度一般在28mm左右，在薄壳体上安装时，要确认内侧的螺纹啮合长度至少有3-4牙，避免锁紧后螺纹滑牙，导致接头在拉扯下从壳体脱落。
