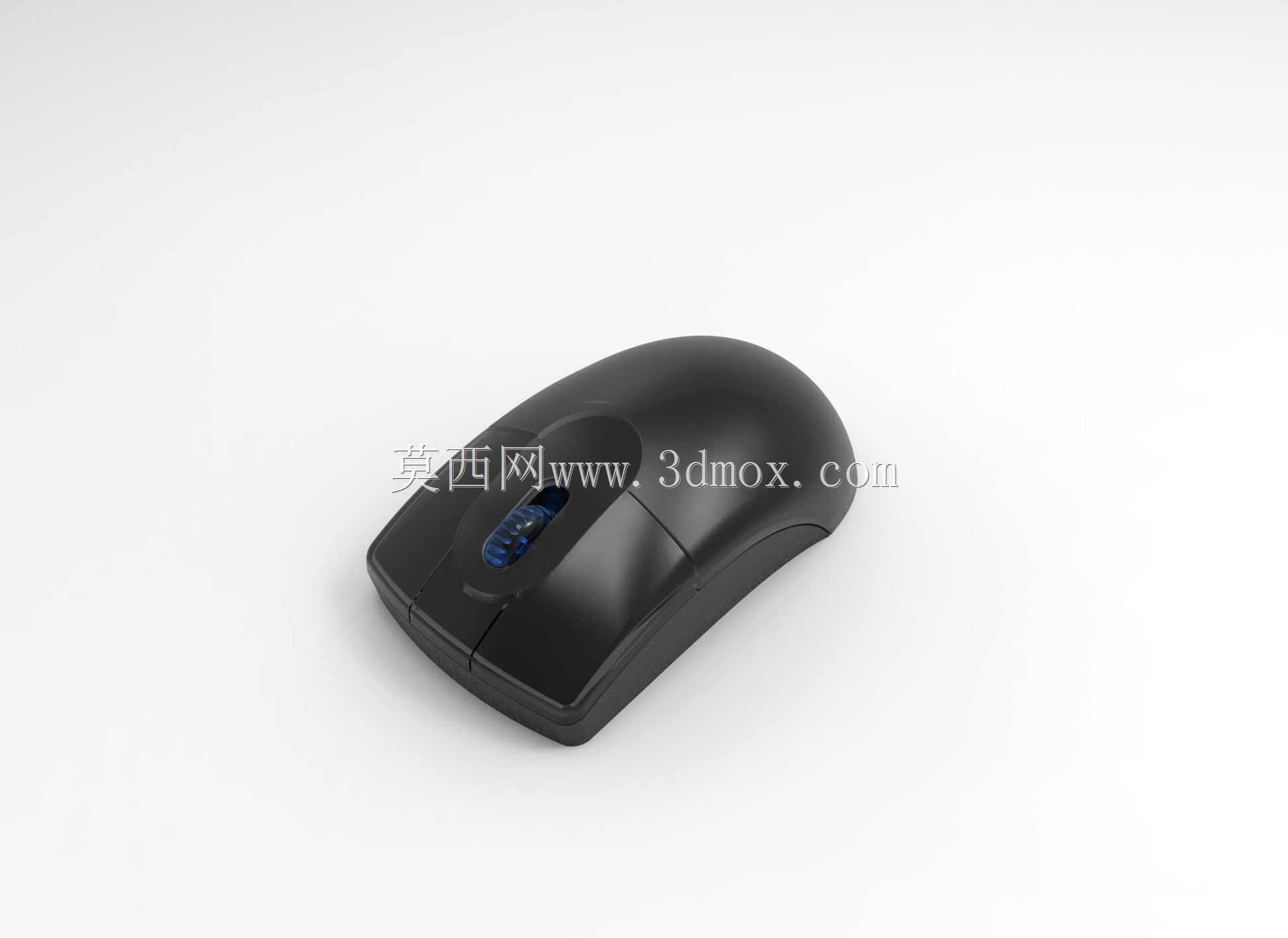

符合人体工学的有线光电鼠标外观结构设计

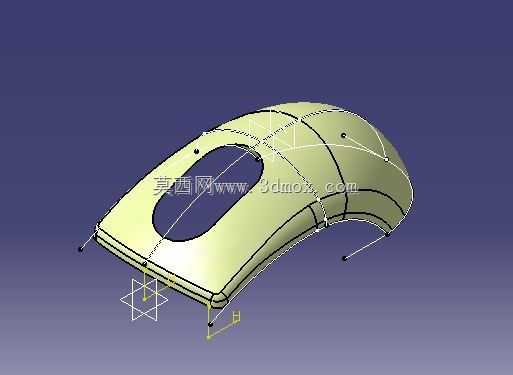

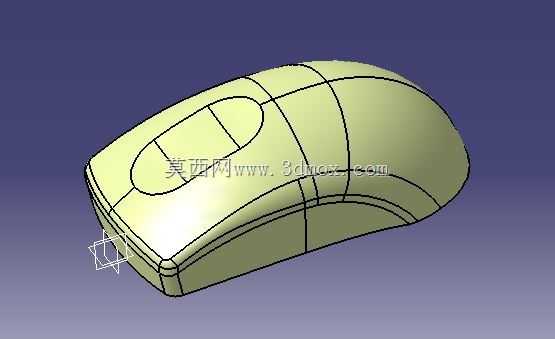

　　日常办公与工业人机交互场景中，鼠标作为最常用的桌面输入终端，其曲面贴合度、按键分区合理性直接决定长时间操作的疲劳度，本次建模的鼠标结构完全围绕桌面握持场景的受力分布展开设计。从实际使用的受力逻辑来看，手掌根部搭在桌面时，掌心与鼠标上盖的接触区域需要匹配自然放松状态下的掌弓弧度，建模时先通过多截面曲面搭建上盖的基础轮廓，将左右按键的分界棱线做了0.3mm的圆角过渡，避免长期操作时棱边硌压食指与中指的指节位置。滚轮区域的凹陷深度设置为4mm，刚好容纳指腹的自然弯曲弧度，操作滚轮时不需要刻意抬起手指，减少指部肌肉的持续紧张。

　　从安装边界来看，这款鼠标的整体长宽尺寸控制在118mm×62mm范围内，属于中等手型适配的规格，底部安装平面的平面度公差控制在0.1mm以内，保证脚垫粘贴后四个支撑点处于同一水平面，移动时不会出现翘边、卡顿的问题。上盖与底壳的配合采用止口结构，止口的搭接量设置为1.2mm，配合间隙控制在0.15mm，既可以保证装配后的外观缝隙均匀，也能避免日常使用中缝隙进灰影响内部光电元件的工作稳定性。侧裙位置做了1.5°的内收斜度，拇指与无名指握持时可以自然贴合侧面曲面，不需要刻意夹紧鼠标就能稳定控制移动轨迹，快速滑动操作时不会出现脱手的情况。

　　结构设计过程中，优先考虑了内部元件的排布空间：上盖下方预留了12mm的垂直空间，足够容纳按键微动、滚轮编码器与PCB板的堆叠高度，底壳的光电传感器开孔位置距离前端36mm，处于鼠标整体重心的正下方，移动时光标定位不会出现偏移、飘移的问题。出线口位置设置在鼠标前端的居中位置，做了R5的圆角导向，避免线材反复弯折后出现线芯断裂的问题，出线口的固定卡槽宽度设置为3.2mm，刚好卡住常规鼠标线的外被，拉扯线材时不会将拉力直接传递到内部PCB的焊盘位置。

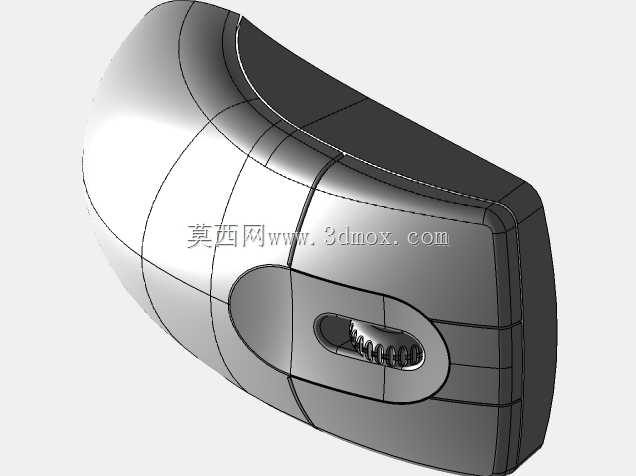

　　从实际应用场景出发，这款鼠标的曲面造型没有做过多的装饰性棱角，所有外露棱边都做了R0.8以上的圆角处理，既方便后续注塑成型时的脱模，也能避免日常使用中棱角磕碰造成的外观损伤。左右按键的触发行程设置为0.8mm，触发压力控制在60g左右，和常规办公场景的操作力度匹配，长时间点击不会造成指部酸痛。建模时所有曲面都做了G2连续处理，后续做外观渲染或者手板加工时，曲面过渡不会出现明显的折痕，表面晒纹处理后质感均匀，不会因为曲面曲率突变造成晒纹深浅不一的问题。

　　考虑到不同使用场景的适配性，鼠标整体高度设置为38mm，既不会因为高度过高造成掌心架空，也不会因为高度过低导致手腕长期处于弯曲状态，搭配常规高度的桌面键盘使用时，手腕可以自然搭在鼠标垫上，操作时前臂不需要刻意抬起。底壳的四个脚垫安装位做了下沉0.5mm的凹槽，粘贴0.5mm厚度的特氟龙脚垫后，脚垫表面和底壳平面齐平，移动时摩擦阻力均匀，不会因为脚垫突出造成移动时的顿挫感。内部的配重块安装位设置在鼠标重心位置，可根据使用需求添加10g以内的配重块，调整鼠标的整体移动手感，适配不同操作习惯的用户需求。
